RO4350B, 4003C; Rogers 5880, 5870, 6002, 6010, 6006, 6035; RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
Luogo di origine: | La Cina |
Marca: | Bicheng Enterprise Limited |
Certificazione: | UL |
Numero di modello: | BIC-0826-V8.26 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | USD20~30 |
Imballaggi particolari: | vuoto |
Tempi di consegna: | 7-8 giorni lavorativi |
Termini di pagamento: | T / T, Paypal |
Capacità di alimentazione: | 45000 pezzi al mese |
Materiale del bordo: | Polyimide (PI) 25um, Shengyi, 60℃ | Spessore del bordo: | 0.15mm +/--10% |
---|---|---|---|
Spessore di superficie del Cu: | 35 um (1 oncia) | Finitura di superficie: | oro di immersione |
Colore di Coverlay: | Giallo | Colore del Silkscreen: | bianco |
Funzione: | Prova elettrica del passaggio di 100% |
Profilo del prodotto
1,1 descrizione generale

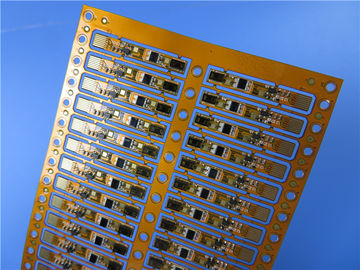

Ciò è un tipo di PWB flessibile montato sviluppato sul substrato del polyimide con il Tg 60°C
per l'applicazione del sistema acustico portatile. È 2 strati FPC spesso a 0,15 millimetri, bianco
silkscreen (su entrambi i lati della copertura della maschera della lega per saldatura) e sull'oro coverlay gialli di immersione
sui cuscinetti. Il Polyimide come rinforzo è sul retro di un'estremità. Il materiale di base proviene da
Shengyi, intero bordo che fornisce 34 PCBs per pannello. Sono fabbricati per IPC 6012
Classe 2 facendo uso dei dati assicurati di Gerber. Ogni 25 pannelli sono imballati per la spedizione.
1,2 caratteristiche e benefici
A. flessibilità eccellente;
B. ridurre il volume;
C. perdita di peso;
D. consistenza dell'assemblea;
E. il processo di SMT è resistente alla saldatura di riflusso, resistente alla ripresa;
Gestione dell'attrezzatura di F. Comprehensive e manutenzione e controllo dei processi;
Ispezione di G. Strict WIP ed istruzione di funzionamento come pure del monitoraggio;
H. l'ordine della piccola quantità è accettato;
I. 12 ore di citazione;
Capacità di J. Prototype PCB;
K. capacità di produzione in volume;
1,3 applicazione
Commutatore di sottili pellicole,
touch screen/pannello capacitivi,
bordo della flessione dell'antenna del telefono cellulare,
bordo della flessione del modulo del telefono cellulare
FFC per l'attrezzatura industriale di controllo,
bordo molle telecomandato di tocco industriale di controllo,
Bordo molle della macchina fotografica del PC della compressa,
Bordo molle della batteria del computer della compressa,
1,4 parametro e scheda di dati
Dimensione del PWB: | 29 x 4.0mm, 121 pc di x 75.5mm=34 |
Numero degli strati | 2 strati |
Tipo del bordo | Flexbile cirucit |
Spessore del bordo | 0.15mm +/--10% |
Materiale del bordo | Polyimide (PI) 25um |
Fornitore del materiale del bordo | Shengyi |
Valore di Tg del materiale del bordo | 60℃ |
Spessore del Cu di PTH | 20 um |
Thicknes interni del Cu di Iayer | N/A |
Spessore di superficie del Cu | 35 um (1oz) |
Colore di Coverlay | Giallo |
Numero di Coverlay | 2 |
Spessore di Coverlay | 25 um |
Rinforzo | Polyimide 0.3mm |
Tipo di inchiostro del Silkscreen | Taiyo |
Fornitore del Silkscreen | Taiyo |
Colore del Silkscreen | Bianco |
Numero del Silkscreen | 1 |
Minimo via (millimetro) | 0,3 |
Traccia minima (mil) | 8,0 |
Gap minimo (mil) | 7,3 |
Finitura superficia | Oro di immersione |
RoHS ha richiesto | Sì |
Famability | 94-V0 |
Prova dello shock termico | Passaggio, -25℃±125℃, 1000 cicli. |
Stress termico |
Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica. |
Funzione | Prova elettrica del passaggio di 100% |
Esecuzione | Conformità with la classe 2 di IPC-6013C & di IPC-A-600H |
Tipo di materiale illustrativo da fornire | invii con la posta elettronica l'archivio, Gerber RS-274-X, PCBDOC ecc |
Area di servizio | Universalmente, globalmente. |
