Dettagli:
Luogo di origine: La Cina
Marca: Bicheng Enterprise Limited
Certificazione: UL
Numero di modello: BIC-0996-V9.96
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: USD20~30
Imballaggi particolari: vuoto
Tempi di consegna: 5-6 giorni lavorativi
Termini di pagamento: T / T, Paypal
Capacità di alimentazione: 45000 pezzi al mese
Contatto
Descrizione di prodotto dettagliata
Il centro di alluminio: 1W / Materiale dielettrico 75um di Mk Altezza finale del PWB: 1.6mm ±0.16
Esterno finale della stagnola: 1 oncia Finitura di superficie: HASL senza piombo
Colore della maschera della lega per saldatura: Bianco, Taiyo PSR400 WT02 Colore della leggenda componente: Black
prova: Spedizione priore della prova elettrica di 100%

Profilo del prodotto





1,1 descrizione generale

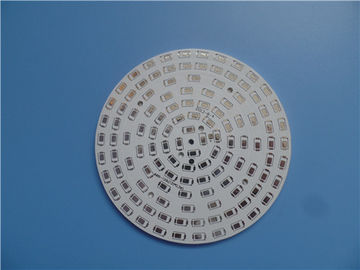

Ciò è un tipo di PWB dell'alluminio per l'applicazione di illuminazione Led. È un singolo

bordo di strato MCPCB spesso a 1,6 millimetri con 1 conducibilità termica di W/MK.

il piatto di alluminio proviene da ITEQ, dalla maschera della lega per saldatura e dal silkscreen da Taiyo. È

fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. 25 bordi

sono imballati esclusivamente.




1,2 caratteristiche e benefici


A. combinazione di ottimizzazione di circuito principale e di circuito di controllo,
B. sostituisca il substrato ceramico fragile ed ottenga una migliore durevolezza meccanica,
C. diffusione di efficace calore nella progettazione del circuito,
D. riduca la temperatura di funzionamento dell'attrezzatura,
E. migliori la densità di potenza e l'affidabilità del dispositivo,
F. prolunghi il tempo di impiego del prodotto,
G. i prodotti e la fabbricazione sono certificati dalle organizzazioni autorizzate.
PWB del H. che fabbrica rigorosamente secondo le specifiche richieste.
I. la progettazione di ingegneria impedisce i problemi l'avvenimento pre nella produzione.
Materiali di J. RoHS
K. Focus sul minimo a produzione in volume media
Tasso di reclamo di L. Customer: <1>





1,3 applicazione


Illuminazione posteriore dell'automobile, controllo costante di tensione, automobile, PWB dell'alluminio per audio attrezzatura




1,4 parametro e scheda di dati

DIMENSIONE DEL PWB 90 x 90 millimetri (diametro 90 millimetri)
TIPO DEL BORDO PWB del centro del metallo
Numero degli strati Scelga il PWB parteggiato
Sorga le componenti del supporto
Attraverso le componenti del foro NO
ACCATASTAMENTO DI STRATO rame ------- 35um (1oz)
1W/MK materiale dielettrico 75um
Alluminio 1060 1.5mm
TECNOLOGIA
Traccia e spazio minimi: 10mil/10mil
Fori minimi/massimi: 2,0 millimetri
Numero dei fori differenti: 1
Numero dei luoghi di perforazione: 7
Numero delle scanalature macinate: 0
Numero dei ritagli interni: 0
Controllo di impedenza no
MATERIALE DEL BORDO
Il centro di alluminio: 1W / Materiale dielettrico 75um di Mk
Resistenza termica (°C/W) ≤0.45
Tensione di ripartizione (VCC) 4000
Esterno finale della stagnola: 1oz
Stagnola finale interna: 0oz
Altezza finale del PWB: 1.6mm ±0.16
PLACCATURA E RIVESTIMENTO
Finitura superficia HASL senza piombo
La maschera della lega per saldatura si applica a: CIMA, minimo 12micron
Colore della maschera della lega per saldatura: Bianco, Taiyo PSR400 WT02
Tipo della maschera della lega per saldatura: LPSM
CONTOUR/CUTTING Guida
SEGNO
Lato della leggenda componente CIMA
Colore della leggenda componente Il nero
Nome o logo del produttore:

Segnato sul bordo in un conduttore e

AREA LIBERA leged

VIA Non placcato in tutto il foro (NPTH)
VALUTAZIONE DI FLAMIBILITY MIN di approvazione dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo: 0,0059"
Placcatura del bordo: 0,0029"
Tolleranza del trapano: 0,002"
PROVA Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO Universalmente, globalmente.



Scelga il PWB parteggiato 1.6mm dell'alluminio con la saldatura dell'aria calda 0]

Scelga il PWB parteggiato 1.6mm dell'alluminio con la saldatura dell'aria calda 1
