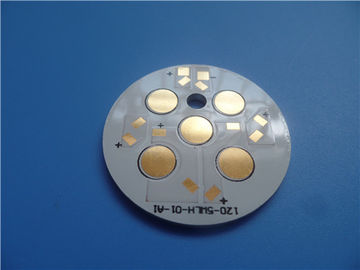

Scelga il PWB parteggiato 3W/Mk dell'alluminio con l'oro di immersione

Dettagli:

Luogo di origine:	La Cina
Marca:	Bicheng Enterprise Limited
Certificazione:	UL
Numero di modello:	BIC-0995-V9.95

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	USD20~30
Imballaggi particolari:	vuoto
Tempi di consegna:	4-5 giorni lavorativi
Termini di pagamento:	T / T, Paypal
Capacità di alimentazione:	45000 pezzi al mese

Contatto

Descrizione di prodotto dettagliata

Il centro di alluminio:	3W / Materiale dielettrico 75um di Mk	Altezza finale del PWB:	1.6mm ±0.16
Esterno finale della stagnola:	2 once	Finitura di superficie:	Oro di Immersin
Colore della maschera della lega per saldatura:	bianco	Colore della leggenda componente:	Black
prova:	Spedizione priore della prova elettrica di 100%

Profilo del prodotto

1,1 descrizione generale

Ciò è un tipo di PWB dell'alluminio per l'applicazione della comunicazione elettronica

attrezzatura. È un bordo a un solo strato di MCPCB spesso a 1,6 millimetri con un termale di 3 W/MK

conducibilità. Il piatto di alluminio proviene da ITEQ, dalla maschera della lega per saldatura e dal silkscreen da

Taiyo. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ogni 25

i bordi sono imballati esclusivamente.

1,2 caratteristiche e benefici

A. combinazione di ottimizzazione di circuito principale e di circuito di controllo,
B. sostituisca il substrato ceramico fragile ed ottenga una migliore durevolezza meccanica,
C. diffusione di efficace calore nella progettazione del circuito,
D. riduca la temperatura di funzionamento dell'attrezzatura,
E. migliori la densità di potenza e l'affidabilità del dispositivo,
F. prolunghi il tempo di impiego del prodotto,
G. tasso ammissibile dei prodotti di prima produzione: >95%
H. gestione dell'attrezzatura e manutenzione e controllo dei processi completi,
I. l'intero processo di montaggio è completamente controllato.
UL del J. riconosciuta e RoHS Direttiva-compiacente
K. L'esperienza di più di 15 anni
L. tecnologia avanzata

1,3 applicazione

Lampada dell'automobile, radiatore, elettromeccanico, amplificatore dell'ingresso/uscita

1,4 parametro e scheda di dati

DIMENSIONE DEL PWB	36 x 36 millimetri (diametro 36mm)
TIPO DEL BORDO	PWB DELL'IMS
Numero degli strati	Scelga il PWB parteggiato
Sorga le componenti del supporto	SÌ
Attraverso le componenti del foro	NO
ACCATASTAMENTO DI STRATO	rame ------- 70um (2oz)
	3W/MK materiale dielettrico 75um
	Alluminio 6061 1.5mm
TECNOLOGIA
Traccia e spazio minimi:	18mil/15mil
Fori minimi/massimi:	4.0mm
Numero dei fori differenti:	1
Numero dei luoghi di perforazione:	1
Numero delle scanalature macinate:	0
Numero dei ritagli interni:	0
Controllo di impedenza	no
MATERIALE DEL BORDO
Il centro di alluminio:	3W / Materiale dielettrico 75um di Mk
Resistenza termica (°C/W)	≤0.45
Tensione di ripartizione (VCC)	4000
Esterno finale della stagnola:	2oz
Stagnola finale interna:	0oz
Altezza finale del PWB:	1.6mm ±0.16
PLACCATURA E RIVESTIMENTO
Finitura superficia	Oro di Immersin
La maschera della lega per saldatura si applica a:	CIMA, minimo 12micron
Colore della maschera della lega per saldatura:	Bianco
Tipo della maschera della lega per saldatura:	LPSM
CONTOUR/CUTTING	Guida
SEGNO
Lato della leggenda componente	CIMA
Colore della leggenda componente	Il nero
Nome o logo del produttore:	Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged
VIA	Non placcato in tutto il foro (NPTH)
VALUTAZIONE DI FLAMIBILITY	MIN di approvazione dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059"
Placcatura del bordo:	0,0029"
Tolleranza del trapano:	0,002"
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.
