Luogo di origine: | La Cina |
Marca: | Bicheng Enterprise Limited |
Certificazione: | UL |
Numero di modello: | BIC-0489-V4.89 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | USD70~80 |
Imballaggi particolari: | vuoto |
Tempi di consegna: | 7-8 giorni lavorativi |
Termini di pagamento: | T / T, Paypal |
Capacità di alimentazione: | 45000 pezzi al mese |
Materiale del bordo: | Substrato 0.076mm del Polyimide | Spessore del bordo: | 0.2mm +/--10% |
---|---|---|---|
Spessore di superficie del Cu: | 35 um (1oz) | Finitura di superficie: | oro di immersione |
Colore di Coverlay: | Giallo | Colore del Silkscreen: | N / A |
Funzione: | Prova elettrica del passaggio di 100% |
Profilo del prodotto
1,1 descrizione generale

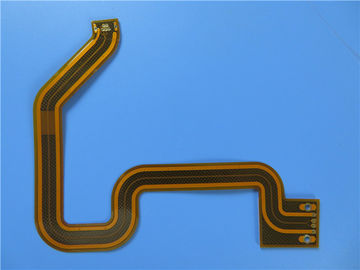

Ciò è un tipo di PWB flessibile sviluppato sul polyimide un substrato da 76 micron con 90 ohm
impedenza controllata sulla pista e sulla lacuna di 0.15mm/0.3mm per l'applicazione di
Wireless a banda larga. È i 0,20 millimetri standard spessi con la maschera gialla della lega per saldatura (coverlay)
su entrambi i lati e sull'immersione l'oro è sui cuscinetti. FR-4 come rinforzo è sulla testa e
coda. Il materiale di base è utilizzato da Shengyi, intero bordo che fornisce 1 sulla flessione per
pannello. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno
25 pezzi sono imballati per la spedizione.
1,2 caratteristiche e benefici
A. flessibilità eccellente;
B. ridurre il volume;
C. perdita di peso;
D. consistenza dell'assemblea;
E. affidabilità aumentata;
F. le capacità potenti del PWB sostengono i vostri ricerca e sviluppo,
vendite e vendita;
G. Delivery in tempo con il tasso di su tempo consegna più superiore di 98%;
H. Team con passione, disciplina, responsabilità ed onestà;
I. Nessuna quantità di ordine minimo. 1 pezzo è disponibile;
1,3 applicazione
Cavo piano flessibile, bordo molle industriale del regolatore di temperatura di controllo, medico
regolatore dell'attrezzatura, bordo della flessione di navigazione di GPS dell'automobile, flessione della tastiera della compressa
bordo, lampadina dell'esposizione
1,4 parametro e scheda di dati
Dimensione del PWB: |
116 x 108mm = 1 PCS |
Numero degli strati |
2 strati |
Tipo del bordo |
PWB di Flexbile |
Spessore del bordo |
0.2mm +/--10% |
Accatastamento |
FR-4 SUPERIORE Steffener 0.8mm |
Pi 0.025mm coverlay |
|
Rivestimento di rame del principale 0.035mm |
|
Substrato 0.076mm del Polyimide |
|
Rivestimento di rame del principale 0.035mm |
|
Pi 0.025mm coverlay |
|
Fornitore del materiale del bordo |
Shengyi |
Valore di Tg del materiale del bordo |
60℃ |
|
|
Spessore del Cu di PTH |
20 um |
Thicknes interni del Cu di Iayer |
N/A |
Spessore di superficie del Cu |
35 um (1oz) |
|
|
Colore di Coverlay |
Giallo |
Numero di Coverlay |
2 |
Spessore di Coverlay |
25 um |
Rinforzo |
FR-4 0.8mm |
|
|
Tipo di inchiostro del Silkscreen |
N/A |
Fornitore del Silkscreen |
N/A |
Colore del Silkscreen |
N/A |
Numero del Silkscreen |
N/A |
|
|
Minimo via (millimetro) |
0,3 |
Traccia minima (mil) |
5,90 |
Gap minimo (mil) |
11,8 |
|
|
Finitura superficia |
Oro di immersione |
RoHS ha richiesto |
Sì |
Famability |
94-V0 |
|
|
Prova dello shock termico |
Passaggio, -25℃±125℃, 1000 cicli. |
Stress termico |
Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica. |
Funzione |
Prova elettrica del passaggio di 100% |
Esecuzione |
Conformità with la classe 2 di IPC-6013C & di IPC-A-600H |
Tipo di materiale illustrativo da fornire |
invii con la posta elettronica l'archivio, Gerber RS-274-X, PCBDOC ecc |
Area di servizio |
Universalmente, globalmente. |
