Luogo di origine: | La Cina |
Marca: | Bicheng Enterprise Limited |
Certificazione: | UL |
Numero di modello: | BIC-0357-V3.57 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | USD40~50 |
Imballaggi particolari: | vuoto |
Tempi di consegna: | 7-8 giorni lavorativi |
Termini di pagamento: | T / T, Paypal |
Capacità di alimentazione: | 45000 pezzi al mese |
Materiale del bordo: | PWB dell'alluminio, MCPCB ITEQ 150℃ | Spessore del bordo: | 1,20 millimetro +/--0,1 |
---|---|---|---|
Spessore di superficie del Cu: | 280 um (8 once) | Finitura di superficie: | OSP |
colore della maschera della lega per saldatura: | N / A | Colore del Silkscreen: | N / A |
Funzione: | Prova elettrica del passaggio di 100% |
Profilo del prodotto
1,1 descrizione generale

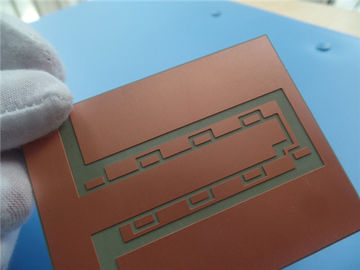

Ciò è densamente un tipo di singolo bordo parteggiato di rame pesante del PWB dell'alluminio a 1.2mm per
l'applicazione di dissipazione a corrente forte ed ad alta temperatura. Il laminato basso
proviene dal rame di ITEQ 9oz. Ha fabbricato per classe 2 di IPC 6012 facendo uso di Gerber fornito
dati. Ogni 20 di cartello sono imballati esclusivamente.
1,2 caratteristiche e benefici
A. combinazione di ottimizzazione di circuito principale e di circuito di controllo,
B. sostituisca il substrato ceramico fragile ed ottenga una migliore durevolezza meccanica,
C. diffusione di efficace calore nella progettazione del circuito,
D. riduca la temperatura di funzionamento dell'attrezzatura,
E. migliori la densità di potenza e l'affidabilità del dispositivo,
F. prolunghi il tempo di impiego del prodotto,
G. l'intero processo di montaggio è completamente controllato.
Il H. 100% prova incluso la prova elettrica e l'ispezione di AOI.
I. prova di stress termico, prova di affidabilità, prova di resistenza dell'isolamento e contaminazione ionica
prova
Materiali di J. RoHS
K. Focus sul minimo a produzione in volume media
L. l'ordine della piccola quantità è accettato
1,3 applicazione
Downlight, sistema di controllo automatico di sicurezza, convertitore di DC/AC, amplificatore di potenza
1,4 parametro e scheda di dati
Numero degli strati | 1 |
Tipo del bordo | Scelga il PWB parteggiato |
Imbarchi sullo spessore | 1,20 millimetro +/--0,1 |
Materiale del bordo | PWB dell'alluminio, MCPCB |
Fornitore del materiale del bordo | ITEQ |
Valore di Tg del materiale del bordo | 150℃ |
Spessore del Cu di PTH | N/A |
Thicknes interni del Cu di Iayer | N/A |
Spessore di superficie del Cu | 280 um (8 once) |
Tipo e modello della maschera della lega per saldatura no. | N/A |
Fornitore della maschera della lega per saldatura | N/A |
Colore della maschera della lega per saldatura | N/A |
Numero delle maschere della lega per saldatura | N/A |
Spessore della maschera della lega per saldatura | N/A |
Tipo di inchiostro del Silkscreen | N/A |
Fornitore del Silkscreen | N/A |
Colore del Silkscreen | N/A |
Numero del Silkscreen | N/A |
Traccia di Mininum (mil) | 16 mil |
Gap minimo (mil) | 14,7 mil |
Finitura superficia | OSP |
RoHS ha richiesto | Sì |
Distorsione | 0,14% |
Prova dello shock termico |
Passaggio, 288±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica. |
Prova di Solderablity | Passaggio, 255±5℃, 5 secondi che bagnano area meno 95% |
Funzione | Prova elettrica del passaggio di 100% |
Esecuzione | Conformità with la classe 2 di IPC-6012C & di IPC-A-600H |
1,5 unità di dimensione del profilo: millimetro
NO. | Dimensione richiesta (toerance) | Dimensione reale | ||||
1 | 81,00 | ±0.15 | 81,99 | 81,01 | 81,00 | 81,01 |
2 | 65,00 | ±0.15 | 65,02 | 65,01 | 65,00 | 64,99 |
Placcatura del modello
