Luogo di origine: | La Cina |
Marca: | Bicheng Enterprise Limited |
Certificazione: | UL |
Numero di modello: | BIC-0050-V5.0 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | USD40~50 |
Imballaggi particolari: | vuoto |
Tempi di consegna: | 5-6 giorni lavorativi |
Termini di pagamento: | T / T, Paypal |
Capacità di alimentazione: | 45000 pezzi al mese |
in vetro epossidico: | 2W/MK il materiale dielettrico, alluminio ha basato il PWB | Altezza finale del PWB: | 1.6mm ±0.16 |
---|---|---|---|
Esterno finale della stagnola: | 1 oncia | Finitura di superficie: | HASL, senza piombo, Sn>=2.54µm |
Colore della maschera della lega per saldatura: | Bianco. | Colore della leggenda componente: | Black |
prova: | Spedizione priore della prova elettrica di 100% |
Profilo del prodotto
1,1 descrizione generale

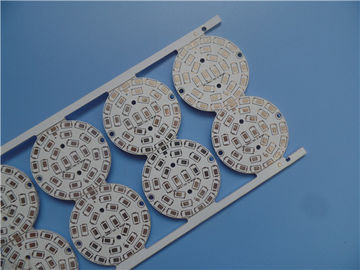

Ciò è un tipo di PWB dell'alluminio per l'applicazione di illuminazione Led. È un a un solo strato
Bordo di MCPCB spesso a 1,6 millimetri con conducibilità termica 2W/MK. Il piatto di alluminio
proviene da ITEQ, dalla maschera della lega per saldatura e dal silkscreen da Taiyo. Ha fabbricato per IPC 6012
Classe 2 facendo uso dei dati assicurati di Gerber. Ogni 10 bordi o pannelli sono imballati esclusivamente.
1,2 caratteristiche e benefici
A. processo di SMT.
B. l'efficace dissipazione di calore riduce la temperatura di funzionamento del modulo e
prolunga il tempo di impiego.
C. la densità di potenza e l'affidabilità sono migliorate su 10%.
D. riduca la dipendenza dei dissipatori di calore e dell'altro hardware (interfaccia termica compresa
materiali),
E. Reduce il volume del prodotto,
F. Reduce il costo di hardware e dell'assemblea,
Ispezione di G. Strict WIP ed istruzione di funzionamento come pure del monitoraggio,
Il processo di montaggio di H. Whole è completamente controllato.
I. Meeting che il vostro circuito stampato deve da modello del PWB ammassare il volume
produzione.
UL del J. riconosciuta e RoHS Direttiva-compiacente
Materiali di K. RoHS
L'UL del L. si è conformata
1,3 applicazione
Amplificatore dell'ingresso/uscita, convertitore di DC/AC, ignitor automobilistico, lampada di via
1,4 parametro e scheda di dati
DIMENSIONE DEL PWB | 160 x 83mm=8PCS |
TIPO DEL BORDO | |
Numero degli strati | Scelga il PWB parteggiato |
Sorga le componenti del supporto | SÌ |
Attraverso le componenti del foro | NO |
ACCATASTAMENTO DI STRATO | rame ------- 35um (1oz) |
materiale dielettrico di 80um 2W/MK | |
Di base metallica (alluminio 5052) | |
TECNOLOGIA | |
Traccia e spazio minimi: | 10mil/12mil |
Fori minimi/massimi: | 0.4/2.5mm |
Numero dei fori differenti: | 5 |
Numero dei luoghi di perforazione: | 454 |
Numero delle scanalature macinate: | 22 |
Numero dei ritagli interni: | 0 |
Controllo di impedenza | no |
MATERIALE DEL BORDO | |
In vetro epossidico: | 2W/MK il materiale dielettrico, alluminio ha basato il PWB |
Esterno finale della stagnola: | 1oz |
Stagnola finale interna: | 0oz |
Altezza finale del PWB: | 1.6mm ±0.16 |
PLACCATURA E RIVESTIMENTO | |
Finitura superficia | HASL, senza piombo, Sn>=2.54µm |
La maschera della lega per saldatura si applica a: | Cima, minimo 12micon. |
Colore della maschera della lega per saldatura: | Bianco. |
Tipo della maschera della lega per saldatura: | LPSM |
CONTOUR/CUTTING | Guida |
SEGNO | |
Lato della leggenda componente | CIMA |
Colore della leggenda componente | Il nero |
Nome o logo del produttore: |
Segnato sul bordo in un conduttore e AREA LIBERA leged |
VIA | Foro metallizzato (PTH), via tented. |
VALUTAZIONE DI FLAMIBILITY | MIN di approvazione dell'UL 94-V0. |
TOLLERANZA DI DIMENSIONE | |
Dimensione del profilo: | 0,0059" (0.15mm) |
Placcatura del bordo: | 0,0030" (0.076mm) |
Tolleranza del trapano: | 0,002" (0.05mm) |
PROVA | Spedizione priore della prova elettrica di 100% |
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
AREA DI SERVIZIO | Universalmente, globalmente. |
La varietà di PCBs di alluminio
Macchina per la frantumazione del PWB
