Il doppio del PWB dell'alluminio ha parteggiato foro placcato spesso (PTH) di 0.6mm Trhough

Dettagli:

Luogo di origine:	La Cina
Marca:	Bicheng Enterprise Limited
Certificazione:	UL
Numero di modello:	BIC-0055-V5.5

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	USD40~50
Imballaggi particolari:	vuoto
Tempi di consegna:	6-7 giorni lavorativi
Termini di pagamento:	T / T, Paypal
Capacità di alimentazione:	45000 pezzi al mese

Contatto

Descrizione di prodotto dettagliata

conducibilità termica:	1W/MK materiale dielettrico, MCPCB	Altezza finale del PWB:	0.6mm ±0.1
Esterno finale della stagnola:	1 oncia	Stagnola finale interna:	1 oncia
Finitura di superficie:	Livellamento di saldatura dell'aria calda (HASL), senza piombo, Sn>=2.54µm	Colore della maschera della lega per saldatura:	Black
Colore della leggenda componente:	bianco	prova:	Spedizione priore della prova elettrica di 100%

Profilo del prodotto

1,1 descrizione generale

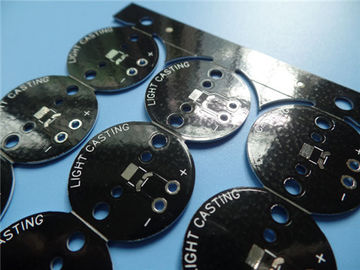

Ciò è un tipo di doppio PWB parteggiato dell'alluminio per l'applicazione di illuminazione Led. È a

spesso 0,6 millimetri con conducibilità termica 1W/MK. Il piatto di alluminio proviene da ITEQ, lega per saldatura

maschera e silkscreen da Taiyo. Ha fabbricato per classe 2 di IPC 6012 facendo uso del fornito di

Dati di Gerber. Ogni 25 pannelli sono imballati esclusivamente.

1,2 caratteristiche e benefici

A. processo di SMT.
B. l'efficace dissipazione di calore riduce la temperatura di funzionamento del modulo e

prolunga il tempo di impiego.
C. la densità di potenza e l'affidabilità sono migliorate su 10%.
D. riduca la dipendenza dei dissipatori di calore e dell'altro hardware (interfaccia termica compresa

materiali),
E. Reduce il volume del prodotto,
F. Reduce il costo di hardware e dell'assemblea,
L'UL del G., iso ha certificato la fabbrica di fabbricazione del PWB.
H. Delivery in tempo. Conservazione del tasso di su tempo consegna di 98%.
Spedizione di I. DDU Door to door con costo di trasporto competitivo,
J. Professional ed ingegneri con esperienza
K. prezzo competitivo
L. servizio di tempo d'inserimento

1,3 applicazione

Amplificatore equilibrato, attrezzatura elettronica di comunicazione, regolatore di potere, industriale e

lampade da miniera

1,4 parametro e scheda di dati

DIMENSIONE DEL PWB	85 x 91mm=9PCS
TIPO DEL BORDO	MCPCB
Numero degli strati	Il doppio ha parteggiato PWB, PWB del centro del metallo
Componenti di superficie del supporto	SÌ
Attraverso le componenti del foro	NO
ACCATASTAMENTO DI STRATO	rame ------- 35um (1oz) +PLATE
	Materiale dielettrico 1W/MK
	Alluminio 1060
	Materiale dielettrico 1W/MK
	rame ------- 35um (1oz) +PLATE
TECNOLOGIA
Traccia e spazio minimi:	13mil/14mil
Fori minimi/massimi:	1.5/3.3mm
Numero dei fori differenti:	4
Numero dei luoghi di perforazione:	9
Numero delle scanalature macinate:	0
Numero dei ritagli interni:	0
Controllo di impedenza	no
MATERIALE DEL BORDO
Conducibilità termica	1W/MK materiale dielettrico, MCPCB
Esterno finale della stagnola:	1oz
Stagnola finale interna:	1oz
Altezza finale del PWB:	0.6mm ±0.1
PLACCATURA E RIVESTIMENTO
Finitura superficia	Livellamento di saldatura dell'aria calda (HASL), senza piombo, Sn>=2.54µm
La maschera della lega per saldatura si applica a:	Alto e basso. minimo 12micon.
Colore della maschera della lega per saldatura:	Il nero
Tipo della maschera della lega per saldatura:	LPSM
CONTOUR/CUTTING	Guida
SEGNO
Lato della leggenda componente	CIMA
Colore della leggenda componente	Bianco
Nome o logo del produttore:	Segnato sul bordo in un conduttore e AREA LIBERA leged
VIA	via tented.
VALUTAZIONE DI FLAMIBILITY	MIN di approvazione dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059" (0.15mm)
Placcatura del bordo:	0,0030" (0.076mm)
Tolleranza del trapano:	0,002" (0.05mm)
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.
