Profilo del prodotto
1,1 descrizione generale

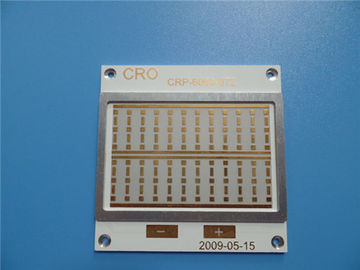

Ciò è un tipo di PWB dell'alluminio per l'applicazione del driver del motore. È un a un solo strato
Bordo di MCPCB spesso a 1,6 millimetri con 1 conducibilità termica di W/MK. Ha costruito con il composto
struttura. Il piatto di alluminio proviene da ITEQ, dalla maschera della lega per saldatura e dal silkscreen da Taiyo. È
fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. 20 bordi sono spedizione imballata.
1,2 caratteristiche e benefici
A. processo di SMT.
B. l'efficace dissipazione di calore riduce la temperatura di funzionamento del modulo e prolunga
il tempo di impiego.
C. la densità di potenza e l'affidabilità sono migliorate su 10%.
D. riduca la dipendenza dei dissipatori di calore e dell'altro hardware (interfaccia termica compresa
materiali),
E. Reduce il volume del prodotto,
F. Reduce il costo di hardware e dell'assemblea,
G. prova ad alta tensione, prova di controllo di impedenza, micro-sezione, prova di lega per saldatura-abilità,
H. prova di stress termico, prova di affidabilità, prova di resistenza dell'isolamento e prova ionica di contaminazione,
I. tasso ammissibile dei prodotti di prima produzione: >95%
J. l'ordine della piccola quantità è accettato
K. consegna in tempo: >98%
L. tasso di reclamo del cliente: <1>
1,3 applicazione
Preamplificatore, attrezzatura di automazione delle attività d'ufficio, bordo di CPU, driver a disco magnetico, Downlight
1,4 parametro e scheda di dati
| DIMENSIONE DEL PWB |
60 x 60mm=1PCS |
| TIPO DEL BORDO |
Scelga il PWB parteggiato dell'alluminio |
| Numero degli strati |
uno strato |
| Componenti di superficie del supporto |
SÌ |
| Attraverso le componenti del foro |
NO |
| ACCATASTAMENTO DI STRATO |
rame ------- 35um (1oz) |
| Materiale dielettrico 1W/MK |
| Alluminio 5052 |
| TECNOLOGIA |
|
| Traccia e spazio minimi: |
16mil/17mil |
| Fori minimi/massimi: |
3.3/7.5mm |
| Numero dei fori differenti: |
1 |
| Numero dei luoghi di perforazione: |
4 |
| Resistenza termica (°C/W) |
≤0.45 |
| Tensione di ripartizione (VCC) |
4000 |
| Controllo di impedenza |
no |
| MATERIALE DEL BORDO |
|
| Conducibilità termica |
1W/MK materiale dielettrico, MCPCB |
| Esterno finale della stagnola: |
1oz |
| Stagnola finale interna: |
0oz |
| Altezza finale del PWB: |
1.6mm ±0.16 |
| PLACCATURA E RIVESTIMENTO |
|
| Finitura superficia |
Nichel Electroless sopra l'oro di immersione (ENIG) (1 nichel del µ 100 del µ» oltre») |
| La maschera della lega per saldatura si applica a: |
Cima. minimo di 12µm. |
| Colore della maschera della lega per saldatura: |
Bianco, PSR400 WT02 |
| Tipo della maschera della lega per saldatura: |
LPSM |
| CONTOUR/CUTTING |
Percorso, struttura di alluminio conbined con il PWB dell'alluminio |
| SEGNO |
|
| Lato della leggenda componente |
nessun silkscreen richiesto |
| Colore della leggenda componente |
nessun silkscreen richiesto |
| Nome o logo del produttore: |
nessun silkscreen richiesto |
| VIA |
no via |
| VALUTAZIONE DI FLAMIBILITY |
MIN di approvazione dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE |
|
| Dimensione del profilo: |
0,0059" (0.15mm) |
| Placcatura del bordo: |
0,0030" (0.076mm) |
| Tolleranza del trapano: |
0,002" (0.05mm) |
| PROVA |
Spedizione priore della prova elettrica di 100% |
|
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE
|
archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO |
Universalmente, globalmente. |
