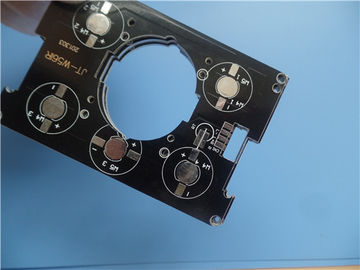

PCB in alluminio con circuito stampato monofilare HASL in metallo

Dettagli:

Luogo di origine:	La Cina
Marca:	Bicheng Enterprise Limited
Certificazione:	UL
Numero di modello:	BIC-0059-V5.9

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	USD40~50
Imballaggi particolari:	vuoto
Tempi di consegna:	5-6 giorni lavorativi
Termini di pagamento:	T / T, Paypal
Capacità di alimentazione:	45000 pezzi al mese

Contatto

Descrizione di prodotto dettagliata

conducibilità termica:	1W/MK materiale dielettrico, MCPCB	Altezza finale del PWB:	1.6mm ±0.16
Esterno finale della stagnola:	1 oncia	Finitura di superficie:	Saldatura dell'aria calda
Colore della maschera della lega per saldatura:	Black	Colore della leggenda componente:	bianco
prova:	Spedizione priore della prova elettrica di 100%

Profilo del prodotto

1,1 descrizione generale

Ciò è un tipo di PWB dell'alluminio per l'applicazione del ponte raddrizzatore. È un a un solo strato

Bordo di MCPCB spesso a 1,6 millimetri con conducibilità termica 2W/MK. Il piatto di alluminio

proviene da ITEQ, dalla maschera della lega per saldatura e dal silkscreen da Taiyo. Ha fabbricato per classe di IPC 6012

2 facendo uso dei dati assicurati di Gerber. 25 bordi sono imballati esclusivamente.

1,2 caratteristiche e benefici

A. processo di SMT.
B. l'efficace dissipazione di calore riduce la temperatura di funzionamento del modulo e

prolunga il tempo di impiego.
C. la densità di potenza e l'affidabilità sono migliorate su 10%.
D. riduca la dipendenza dei dissipatori di calore e dell'altro hardware (interfaccia termica compresa

materiali),
E. Reduce il volume del prodotto,
F. Reduce il costo di hardware e dell'assemblea,
Istruzione (MI) di fabbricazione di G. Right,
Gestione dell'attrezzatura di H. Comprehensive e manutenzione e controllo dei processi,
Ispezione di I. Strict WIP ed istruzione di funzionamento come pure del monitoraggio,
J. Nessun MOQ, basso costo per i prototipi e campioni.
Il K. 1-10 pezzi è messo in vendita.
Approvazioni di L. International

1,3 applicazione

Amplificatore di potenza, driver del motore, dispositivo dell'alimentazione elettrica, lampada fluorescente

1,4 parametro e scheda di dati

DIMENSIONE DEL PWB	95 x 64mm=1PCS
TIPO DEL BORDO	PWB dell'alluminio, PWB dell'IMS
Numero degli strati	Scelga il PWB parteggiato
Sorga le componenti del supporto	SÌ
Attraverso le componenti del foro	NO
ACCATASTAMENTO DI STRATO	rame ------- 35um (1oz)
	Materiale dielettrico 1W/MK
	Alluminio 5052
TECNOLOGIA
Traccia e spazio minimi:	40 mil /-mil
Fori minimi/massimi:	2.0 / 4,0 millimetri
Numero dei fori differenti:	2
Numero dei luoghi di perforazione:	14
Resistenza termica (°C/W)	≤0.45
Tensione di ripartizione (VCC)	4000
Controllo di impedenza	no
MATERIALE DEL BORDO
Conducibilità termica	1W/MK materiale dielettrico, MCPCB
Esterno finale della stagnola:	1oz
Stagnola finale interna:	0oz
Altezza finale del PWB:	1.6mm ±0.16
PLACCATURA E RIVESTIMENTO
Finitura superficia	Saldatura dell'aria calda
La maschera della lega per saldatura si applica a:	Cima. minimo di 12µm.
Colore della maschera della lega per saldatura:	Il nero
Tipo della maschera della lega per saldatura:	LPSM
CONTOUR/CUTTING	Guida
SEGNO
Lato della leggenda componente	CIMA
Colore della leggenda componente	Bianco
Nome o logo del produttore:	Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged
VIA	no via
VALUTAZIONE DI FLAMIBILITY	MIN di approvazione dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059" (0.15mm)
Placcatura del bordo:	0,0030" (0.076mm)
Tolleranza del trapano:	0,002" (0.05mm)
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.
