Breve introduzione
Appena poichè il suo nome implica, l'alta frequenza è che la frequenza è relativamente alta, generalmente si riferisce alla frequenza di >=300 il megahertz (cioè gigahertz di lunghezza d'onda <>=1 è chiamato microonda.
Frequenze tipiche per le applicazioni senza fili:
* cellulare corrente: 0.9GHz - 2GHz
* sistemi 3G: 2.5GHz
* Bluetooth: 2.5GHz
* GPS: 12.6GHz
* LMDS: 24GHz e 40GHz
* automobilistico: 77GHz
Mercato: RFID, comunicazioni senza fili, stazione base ed antenna, amplificatore, prodotti militari, prodotti elettronici di consumo.
Il circuito stampato di alta frequenza o il PWB di microonda si riferisce al circuito stampato fatto sul piatto placcato (di microonda) del rame ad alta frequenza del substrato. I tipi comuni sono: Bordo su due lati, bordo a più strati e struttura mista.
La struttura mista include il substrato speciale di rendimento elevato, strato dei pp + bordo ordinario della prestazione e strato dei pp misto sollecitando il bordo; substrato ad alta frequenza + substrato ordinario FR4; substrato ad alta frequenza + ecc. di base metallica.

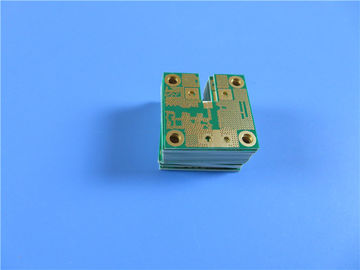

Caso del PWB: PWB di alta frequenza su 30 mil RO4350B con i doppi strati
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di doppio PWB parteggiato sviluppato sul substrato ad alta frequenza con il Tg 288°C per l'applicazione del ripetitore del segnale del telefono. È spesso 0,8 millimetri, silkscreen bianco sopra la maschera verde della lega per saldatura. Tutti i via sono aperti ad aria. I cuscinetti sono placcati dall'oro di immersione. Il materiale di base è utilizzato da Rogers RO4350B, intero bordo che fornisce 1 PWB su. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ogni 25 pannelli sono imballati per la spedizione.
Caratteristiche e benefici
Frequenza elettrica stabile di verus delle proprietà;
Coefficiente termico basso della costante dielettrica;
Espansione bassa di Z-asse;
Coefficiente basso di espansione dell'in-aereo;
Stabilità dimensionale eccellente;
Gestione dell'attrezzatura e manutenzione e controllo dei processi completi;
Ispezione di WIP ed istruzione rigorose di funzionamento come pure del monitoraggio;
Servizio di tempo d'inserimento;
Più di 15 anni di esperienza;
Applicazione
Antenna della TV, combinatrice dell'antenna, amplificatore equilibrato, multi-accoppiatore
Parametro e scheda di dati
| DIMENSIONE DEL PWB |
54 x 55mm=1PCS |
| TIPO DEL BORDO |
Il doppio ha parteggiato PWB |
| Numero degli strati |
2 strati |
| Componenti di superficie del supporto |
SÌ |
| Attraverso le componenti del foro |
SÌ |
| ACCATASTAMENTO DI STRATO |
rame ------- strato SUPERIORE di 35um (1 oncia) +plate |
| RO4350B 0.762mm |
| rame ------- 35um (1oz) + strato del piatto BOT |
| TECNOLOGIA |
|
| Traccia e spazio minimi: |
mil 4,8 mil/4,5 |
| Fori minimi/massimi: |
0,3 millimetri/4,6 millimetri |
| Numero dei fori differenti: |
5 |
| Numero dei luoghi di perforazione: |
87 |
| Numero delle scanalature macinate: |
0 |
| Numero dei ritagli interni: |
1 |
| Controllo di impedenza: |
no |
| Numero del dito dell'oro: |
0 |
| MATERIALE DEL BORDO |
|
| In vetro epossidico: |
RO4350B Tg280℃, er<3>
|
| Esterno finale della stagnola: |
1,5 once |
| Stagnola finale interna: |
N/A |
| Altezza finale del PWB: |
0,8 millimetri ±10% |
| PLACCATURA E RIVESTIMENTO |
|
| Finitura superficia |
Oro di immersione |
| La maschera della lega per saldatura si applica a: |
CIMA, minimo 12micron |
| Colore della maschera della lega per saldatura: |
Il verde, PSR-2000GT600D, Taiyo ha fornito. |
| Tipo della maschera della lega per saldatura: |
LPSM |
| CONTOUR/CUTTING |
Guida |
| SEGNO |
|
| Lato della leggenda componente |
CIMA |
| Colore della leggenda componente |
Bianco, IJR-4000 MW300, marca di Taiyo |
| Nome o logo del produttore: |
Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
| VIA |
Foro metallizzato (PTH), dimensione minima 0.3mm. Maschera della lega per saldatura scoperta |
| VALUTAZIONE DI FLAMIBILITY |
MIN di approvazione dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE |
|
| Dimensione del profilo: |
0,0059" |
| Placcatura del bordo: |
0,0029" |
| Tolleranza del trapano: |
0,002" |
| PROVA |
Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE |
archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO |
Universalmente, globalmente. |
Politica di qualità
Bicheng ha elaborato la serie di procedure e di approcci della gestione per assicurare che PCBs è conformemente ai requisiti dei clienti, incluso la selezione dei venditori, dell'ispezione di (WIP) del lavoro in corso, dell'ispezione di consegna uscente e del servizio di assistenza al cliente ecc.
Valutazione e verifica dei fornitori
I fornitori devono essere valutati da Bicheng. Inoltre, Bicheng valuterà ed allinearsi i fornitori ogni anno per garantire i materiali assicurati stanno soddisfacendo le richieste di Bicheng. Ancora, Bicheng continuamente sviluppa i fornitori e li sorveglia per migliorare la loro gestione di ambiente e di qualità che basa sui sistemi di ISO9001 & di ISO14001.
Valutazione del contratto
Bicheng esaminerà e verificherà i requisiti del cliente assicurarsi che abbiamo la capacità per rispondere alle esigenze dei clienti compreso le specifiche, la consegna ed altre richieste prima dell'accettazione dell'ordine.
Fabbricazione, verifica e controllo dei dati di fabbricazione.
Quando i dati e le specifiche di progettazione dei clienti sono forniti al nostro dipartimento del mercato, Bicheng deve verificare tutti i requisiti. Poi, converta i dati di progettazione in dati di fabbricazione da camma. Per concludere, un'istruzione (MI) di fabbricazione è generata secondo il processo di fabbricazione e le tecnologie reali per il dipartimento fabbricante come la base per montaggio reale. Il MI deve essere esaminato dagli ingegneri indipendenti e dagli ingegneri di QA prima dell'edizione.
Controllo di qualità materiale ricevuto
Tutti i materiali devono essere ispezionati prima dell'immagazzinamento. Abbiamo stabilito una serie di procedura e di istruzione rigorose di ispezione controllare i materiali ricevuti. Ancora, i vari strumenti e apparato d'ispezione precisi garantiscono la capacità per giudicare il buon materiale oppure no. Pubblichiamo il materiale con primo/in fuori primo fuori principio primo e cediamo «l'allarme» per il materiale che raggiungerà la durata di prodotto in magazzino per assicurare che i materiali siano esauriti prima di scadenza.
Controllo del processo di produzione
La giusta istruzione (MI) di fabbricazione, la gestione completa dell'attrezzatura e la manutenzione ed il controllo dei processi, l'ispezione rigorosa di WIP ed il monitoraggio come pure l'istruzione di funzionamento, tutti quelli fanno l'intero processo di montaggio completamente controllato.
Controllo ed ispezione finali
Tutto il PCBs deve essere passato con l'aperto e la breve prova come pure l'ispezione visiva dopo hanno superato le prove fisiche specificate. Possediamo la varia attrezzatura di prova avanzata compreso su misura, macchine della prova di volo della sonda per garantire che ogni PWB è 100% provato.
Verifica di consegna del prodotto
Abbiamo installato un dipartimento dedicato di FQA per ispezionare i prodotti del PWB secondo le specifiche ed i requisiti del cliente provando. PCBs qualificato sta andando essere imballato.
FQA anche deve effettuare una verifica di 100% dei prodotti dell'imballaggio e di trasporto del magazzino, compreso il numero del prodotto, numero di cliente, la quantità del prodotto, indirizzo di trasporto ecc prima della spedizione.
Servizio di assistenza al cliente
Abbiamo installato un gruppo professionale di servizio di assistenza al cliente dinamico per comunicare con i clienti e l'affare tempestivo con le risposte dei clienti. Altamente mettiamo a fuoco sui bisogni dei clienti e capire le richieste dei clienti, tempestive per regolare la politica dei requisiti del prodotto del PWB e di servizio di assistenza al cliente.
