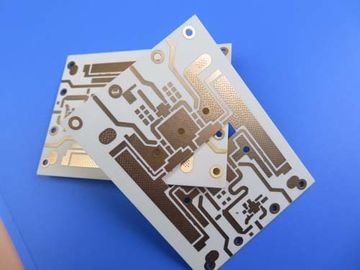

PWB di rf sviluppato su 60mil RO4350B con l'oro di immersione da entrambi i lati
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di doppio PWB parteggiato di alta frequenza sviluppato sul substrato di RO4350B con il Tg 280°C per l'applicazione dell'antenna della TV. È spesso 1,60 millimetri senza maschera della lega per saldatura; Il silkscreen nero è direttamente sul substrato e l'oro di immersione è sui cuscinetti per saldare. Il materiale di base è utilizzato da Rogers Corp. , intero bordo che fornisce 1 su. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 25 bordi sono imballati per la spedizione.
Caratteristiche e benefici
Coefficiente termico basso della costante dielettrica;
Espansione bassa di Z-asse;
Coefficiente basso di espansione dell'in-aereo;
capacità di mese di 30000 metri quadri;
8000 tipi di PWB al mese;
Controllo rapido di CADCAM e citazione libera del PWB;
Prezzo competitivo;
Servizio di tempo d'inserimento;
Più di 15 anni di esperienza;
Applicazione
Multiplexor, sensori radar, commutatori di rf, amplificatore montato torre
Parametro e scheda di dati
| DIMENSIONE DEL PWB |
100 x 100mm=1PCS |
| TIPO DEL BORDO |
Il doppio ha parteggiato PWB |
| Numero degli strati |
2 strati |
| Componenti di superficie del supporto |
SÌ |
| Attraverso le componenti del foro |
NO |
| ACCATASTAMENTO DI STRATO |
rame ------- strato SUPERIORE di 35um (1 oncia) +plate |
| RO4350B 1.524mm |
| rame ------- 35um (1oz) + strato del piatto BOT |
| TECNOLOGIA |
|
| Traccia e spazio minimi: |
mil 20 mil/20 |
| Fori minimi/massimi: |
0.5mm |
| Numero dei fori differenti: |
1 |
| Numero dei luoghi di perforazione: |
1 |
| Numero delle scanalature macinate: |
0 |
| Numero dei ritagli interni: |
0 |
| Controllo di impedenza: |
no |
| Numero del dito dell'oro: |
0 |
| MATERIALE DEL BORDO |
|
| In vetro epossidico: |
RO4350B Tg280℃, er<3>
|
| Esterno finale della stagnola: |
1,5 once |
| Stagnola finale interna: |
N/A |
| Altezza finale del PWB: |
1,6 millimetri ±10% |
| PLACCAGGIO E RICOPRIRE |
|
| Finitura superficia |
Oro di immersione (31%) |
| Saldi la maschera per applicarsi a: |
NO |
| Colore della maschera della lega per saldatura: |
N/A |
| Tipo della maschera della lega per saldatura: |
N/A |
| CONTOUR/CUTTING |
Percorso |
| MARCATURA |
|
| Lato della leggenda componente |
Lato superiore |
| Colore della leggenda componente |
Nero |
| Produttore Name o logo: |
Segnato sul bordo in un'AREA LIBERA di leggenda e del conduttore |
| VIA |
N/A |
| VALUTAZIONE DI FLAMIBILITY |
Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE |
|
| Dimensione del profilo: |
0,0059" |
| Placcatura del bordo: |
0,0029" |
| Tolleranza del trapano: |
0,002" |
| PROVA |
Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE |
archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO |
Universalmente, globalmente. |
Circa noi
Basato in Cina, il PWB di Bicheng aderisce alla filosofia dell'aiuto di piccole e medie società ridurre il loro costo ed il tempo ha passato sul PWB. Forniamo vari prodotti del PWB per rispondere alle esigenze.
Le nostre capacità 2019 dei circuiti di azionamento
Vias ciechi, vias sepolti
PWB della flessione
Bordi di rame pesanti 12oz
Alto Tg, alto materiale di CTI
FR-4 ibrido e materiale ad alta frequenza
L'impedenza ha controllato il PWB
Classe 2, classe 3 di IPC di IPC
PWB senza piombo (RoHS compiacente)
PCBs a più strati ai bordi di strati del rame 32+
PWB del centro del metallo (MCPCB)
Materiali del PWB – FR-4, Polyimide, Rogers & più
Produttore compiacente del PWB di RoHS
PWB rigido della flessione
PWB di rf/PWB ad alta frequenza
Attraverso-foro, BGA, dito dell'oro, cupola del bordo
Via-in-cuscinetto, vias riempiti
TS16949 (2009), ISO14001 (2004), ISO9001 (2008), UL ha certificato
I nostri servizi
Fuoco sui prototipi, piccoli lotti, produzione in volume
Il ritorno rapido, doppio ha parteggiato PWB disponibile 24 ore.
Servizio di porta in porta della spedizione
