PWB ad alta frequenza sviluppato su 10mil RO4350B con l'oro di immersione per l'antenna

PWB ad alta frequenza sviluppato su 10mil RO4350B con l'oro di immersione per l'antenna

  • PWB ad alta frequenza sviluppato su 10mil RO4350B con l'oro di immersione per l'antenna
  • PWB ad alta frequenza sviluppato su 10mil RO4350B con l'oro di immersione per l'antenna
PWB ad alta frequenza sviluppato su 10mil RO4350B con l'oro di immersione per l'antenna
Dettagli:
Luogo di origine: La Cina
Marca: Bicheng Enterprise Limited
Certificazione: UL
Numero di modello: BIC-0088-V8.8
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: USD2.99-8.99 Per Piece
Imballaggi particolari: vuoto
Tempi di consegna: 5-6 giorni lavorativi
Termini di pagamento: T / T, Paypal
Capacità di alimentazione: 45000 pezzi al mese
Contatto
Descrizione di prodotto dettagliata
In vetro epossidico: RO4350B Tg280℃, er<3.48, Rogers Corp. Altezza finale del PWB: 0,3 millimetri ±0.1mm
Esterno finale della stagnola:: 1.5oz Finitura superficia: Oro di immersione
Colore della maschera della lega per saldatura:: verde Colore della leggenda componente: bianco
Numero degli strati: 2 Prova: Spedizione priore della prova elettrica di 100%

PWB dell'antenna sviluppato su 10mil RO4350B con l'oro di immersione da entrambi i lati
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)


Descrizione generale

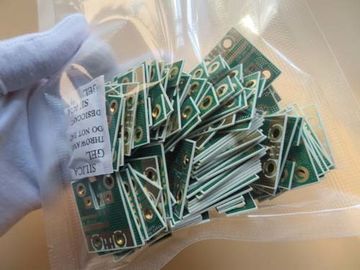

Ciò è un tipo di PWB ad alta frequenza sviluppato sul substrato di 10mil (0.254mm) RO4350B con il Tg 280°C per l'applicazione dell'antenna di rf. È doppio bordo parteggiato spesso a 0,30 millimetri, silkscreen bianco sopra la maschera verde della lega per saldatura dal lato inferiore e l'oro di immersione è sul cuscinetto per saldare. Il materiale di base proviene da Rogers Corp, intero bordo che fornisce 1 PCBs per pannello. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 50 pannelli sono imballati per la spedizione.

Caratteristiche e benefici
Nessuna corrosione in acidi, in alcali ed in acqua regia;
Tg > ℃ 280;
Frequenza elettrica stabile di verus delle proprietà;
Alto solderability, non sollecitazione dei circuiti e meno contaminazione della superficie del PWB;
Il processo di SMT è resistente alla saldatura di riflusso, resistente riprendere;
Consegna di tempo d'inserimento e rapida;
un'officina da 16000 metri quadri;
Persone con esperienza di vendite ed in servizi di assistenza al cliente esperti;
Nessun quantità di ordine minimo e campione basso;
Fuoco sul minimo a produzione in volume media;



Applicazione
Multiplexor, ingranaggio di trasmissione video, blocco a basso rumore, amplificatore dell'ingresso/uscita



Parametro e scheda di dati
DIMENSIONE DEL PWB 31 x 15mm=1PCS
TIPO DEL BORDO Il doppio ha parteggiato PWB
Numero degli strati 2 strati
Componenti di superficie del supporto
Attraverso le componenti del foro
ACCATASTAMENTO DI STRATO rame ------- strato SUPERIORE di 35um (1 oncia) +plate
RO4350B 0.254mm
rame ------- 35um (1oz) + strato del piatto BOT
TECNOLOGIA
Traccia e spazio minimi: 4 mil/24 mil
Fori minimi/massimi: n/a
Numero dei fori differenti: n/a
Numero dei luoghi di perforazione: n/a
Numero delle scanalature macinate: 0
Numero dei ritagli interni: 0
Controllo di impedenza: no
Numero del dito dell'oro: 0
MATERIALE DEL BORDO
In vetro epossidico: RO4350B Tg280℃, er<3>
Esterno finale della stagnola: 1,5 once
Stagnola finale interna: N/A
Altezza finale del PWB: 0,3 millimetri ±0.1mm
PLACCAGGIO E RICOPRIRE
Finitura superficia Oro di immersione
Saldi la maschera per applicarsi a: Inferiore, minimo 12micron
Colore della maschera della lega per saldatura: Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo della maschera della lega per saldatura: LPSM
CONTOUR/CUTTING Percorso
MARCATURA
Lato della leggenda componente Inferiore
Colore della leggenda componente Bianco, IJR-4000 MW300, marca di Taiyo
Produttore Name o logo: Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged
VIA N/A
VALUTAZIONE DI FLAMIBILITY Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo: 0,0059"
Placcatura del bordo: 0,0029"
Tolleranza del trapano: 0,002"
PROVA Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO Universalmente, globalmente.



Perché scelgaci?
1) Fuoco sulle vostre competenze di centro: Profondamente abbiamo saputo che è pieno di concorrenza feroce per i nostri clienti nel mercato. Potete mettere a fuoco su tali competenze importanti come ricerca e sviluppo, le vendite e l'introduzione sul mercato basati sulla nostri prestazione professionale e negli servizi esperti che superando la vostra aspettativa.

2) Tecnologia di avanguardia: è razionale affinchè un piccolo e medio cliente muoia dietro l'ultima attrezzatura e la competenza fabbricante per il suo PCBs. Dalle associazioni
con il PWB di Bicheng, accedete per raggiungere la vostra aspettativa con le nostre 3 basi della fabbrica con oltre 26.000 metri quadri.

4) Comprima il costo di produzione: Il costo di produzione è uno dei punti chiave di competitività del prodotto dei nostri clienti. Il PWB di Bicheng sta sforzando di ridurre il suo costo di produzione da attrezzatura per presentare, da addestramento del lavoratore e da miglioramento della tecnologia per aumentare la loro redditività. I clienti sono soddisfatti con le nostre riduzioni dei costi ma senza perdita di qualità.

5) Eviti la controversia: È un aspetto turbato quando problema di qualità che litiga voi. La progettazione di ingegneria di Bicheng impedisce il problema l'avvenimento nella preproduzione. Non otterrete l'emicrania con i prototipi di Bicheng, i piccoli ordini e la produzione in volume. Il nostro tasso di reclamo del cliente è meno di 1% e sarà soddisfacente risolto.

6) Salvi il tempo: Il mercato richiede i prodotti che aggiornano rapidamente. Il PWB di Bicheng funziona sempre veloce e flessibile per salvare il periodo di produzione dal prototipo a produzione standard,
ritorno rapido o consegne prevedute.

7) Un gruppo eccellente: Bicheng è partner in maniera fidata con passione, disciplina, la responsabilità e l'onestà. Abbiamo un gruppo delle persone con esperienza di vendite e nei dei servizi di assistenza al cliente esperti. Non cambi il vostro fornitore. Se il cambiamento è deve, Bicheng è quello giusto per voi.
