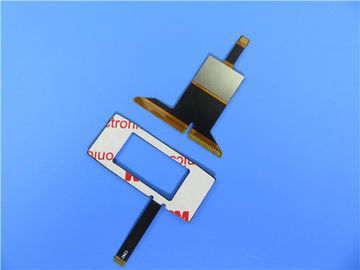

Assemblea di FPC per il dispositivo mobile ed il materiale informatico
Dettagli:
Luogo di origine: La Cina
Marca: Bicheng Enterprise Limited
Certificazione: UL
Numero di modello: BIC-0339-V3.39
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pezzo
Prezzo: USD2 .99-9.99 per piece
Imballaggi particolari: vuoto
Tempi di consegna: 8-9 GIORNO LAVORATIVO
Termini di pagamento: T / T, Paypal
Capacità di alimentazione: 50000 pezzo al mese
Contatto
Descrizione di prodotto dettagliata
Materiale del bordo: PI, ANIMALE DOMESTICO Spessore del bordo: 0.03mm-3.0mm
Spessore di superficie/interno del Cu di strato: 0.5oz, 1oz, 2oz Finitura di superficie: Oro di immersione, nastro di immersione, latta di immersione
Colore di Coverlay: Giallo, bianco, nero, verde Colore del Silkscreen: Giallo, bianco, nero, verde
Funzione: Prova elettrica del passaggio di 100% Numero degli strati: A un solo strato, strato di Doulbe, a più strati, Rigido-flessione

Assemblea di FPC per il dispositivo mobile ed il materiale informatico



Panoramica
Un guasto ad un circuito flessibile indica che consiste di 3 elementi di base: stagnola di rame, materiale dielettrico ed adesivo. La maggior parte dei processi di fabbricazione, cioè trasferimento della rappresentazione, placcatura ed incisione, sono abbastanza simili a quelli usati quando produce placcare-attraverso i bordi. Tuttavia, ci sono differenze dovuto il materiale sottile e floscio utilizzato in circuiti flessibili.



Capacità flessibile 2019 del circuito stampato di Bicheng
No. Specifiche Capacità
1 Tipo del bordo A un solo strato, strato di Doulbe, a più strati, Rigido-flessione
2 Materiale di base PI, ANIMALE DOMESTICO
3 Peso di rame 0.5oz, 1oz, 2oz
4 Dimensione di massimo del LED 250 x 5000mm
5 Dimensione massima generale 250 x 2000mm
6 Spessore del bordo 0.03mm-3.0mm
7 Tolleranza di spessore ±0.03mm
8 Luogo di perforazione di Mininum 0.05mm
9 Luogo di perforazione massimo 6.5mm
10 Tolleranza del luogo di perforazione ±0.025mm
11 Spessore della parete del foro ≧ 8 um
12 Pista/Gap minimi del bordo a un solo strato 0.025/0.03mm
13 Pista/Gap minimi di doppio strato e del bordo a più strati 0.03/0.040mm
14 Tolleranza incisione ±0.02mm
15 Larghezza minima della leggenda di seta ≧ 0.125mm
16 Heigh minimo della leggenda di seta ≧0.75mm
17 Distanza fra la leggenda e il cuscinetto ≧0.15mm
18 Distanza dalla maschera della lega per saldatura di apertura del trapano Coverlay alla pista ≧0.03mm
19 Distanza dalla maschera della lega per saldatura di apertura di perforazione del Coverlay alla pista ≧0.03mm
20 Spessore del nichel di immersione 100-300u»
21 Spessore dell'oro di immersione 1-3u»
22 Thicnkess della latta di immersione 150-400u»
23 Cuscinetto elettrico minimo di prova 0.2mm
24 Tolleranza minima del profilo (perforazione normale della muffa d'acciaio) ±0.1mm
25 Tolleranza minima del profilo (perforazione della muffa d'acciaio di precisione) ±0.05mm
26 Raggio di Mininum dell'angolo smussato (profilo) 0.2mm
27 Materiale di Stiffner Pi, FR-4, adesivo di 3M, ANIMALE DOMESTICO, lamiera di acciaio
28 RoHs
29 Colore della maschera della lega per saldatura Giallo, bianco, nero, verde



Scopo dei circuiti flessibili
1) per fornire i collegamenti fra i circuiti stampato ed altre componenti.
2) per servire da substrati tridimensionali per il montaggio delle componenti di SMT, per esempio, dentro
videocamere fotografiche e.
3) per stabilire i collegamenti capaci di resistenza della flessione dinamica.
4) per fare parte dei circuiti della rigido-flessione.



Vantaggi
1) flessibilità
2) diminuzioni di volume
3) il peso si riduce
4) consistenza del montaggio di SMD
5) aumenti di affidabilità
6) controllabilità di progettazione elettrica dei parametri
7) latta saldata globalmente sull'estremità di FPC
8) facoltativo materiale (pi, ANIMALE DOMESTICO)
9) basso costo
10) continuità di elaborazione



Applicazioni

Commutatore di sottili pellicole, touch screen capacitivo/pannello, tastiera FPC, laser FPC capi,
Striscia per tutti gli usi della luce morbida del LED, touch screen incorporato dell'antenna FPC del telefono cellulare,
Ricevitore telefonico/trasduttore auricolare FPC, cinghia del contatto della stampante a getto di inchiostro, striscia della lampada del giocattolo,
Modulo LCD, quadro portastrumenti, cavo piano flessibile, lampadina ecc. dell'esposizione.





Assemblea di FPC per il dispositivo mobile ed il materiale informatico 0



Assemblea di FPC per il dispositivo mobile ed il materiale informatico 1



Assemblea di FPC per il dispositivo mobile ed il materiale informatico 2
