Struttura di FPC
Secondo il numero degli strati di stagnola di rame conduttiva, FPC può essere diviso nel circuito a un solo strato, il circuito di doppio strato, il circuito a più strati, doppio parteggiato ecc.
Struttura a un solo strato: il circuito flessibile di questa struttura è la struttura più semplice del PWB flessibile. Solitamente il materiale di base (substrati dielettrici) + gomma trasparente (adesivo) + stagnola del rame è un insieme delle materie prime acquistate (semilavorati), il film protettivo e la colla trasparente è un altro genere di materia prima comprata. In primo luogo, la stagnola di rame deve essere incisa per ottenere il circuito richiesto ed il film protettivo dovrebbe essere perforato per rivelare il cuscinetto corrispondente. Dopo la pulizia, i due si combinano rotolando. Poi la parte esposta del cuscinetto ha placcato l'oro o la latta per proteggere. In questo modo, grande di cartello sarà pronto. Generalmente inoltre ha timbrato nella forma corrispondente di piccolo circuito. Non c'è inoltre film protettivo direttamente sulla stagnola di rame, ma il rivestimento di saldatura stampato della resistenza, di modo che il costo sarà più basso, ma la forza meccanica del circuito diventerà peggio. A meno che il requisito di forza non sia alto ed il prezzo deve essere il più basso possibile, è meglio da applicare il metodo del film protettivo.
Struttura di doppio strato: quando il circuito è troppo complesso essere fissato, o stagnola del rame è necessario proteggere la terra, è necessario da scegliere un doppio strato o persino un a più strati. La differenza più tipica fra un piatto a più strati e singolo è l'aggiunta di una struttura perforata per collegare gli strati di stagnola di rame. Il primo processo della stagnola trasparente della gomma + del materiale di base + del rame è di fare i fori. I luoghi di perforazione nel materiale di base e nel rame sventano in primo luogo, pulito ed allora placcato con certo spessore di rame. Il processo successivo di montaggio è quasi lo stesso del circuito a un solo strato.
Il doppio ha parteggiato struttura: entrambi i lati del doppio hanno parteggiato FPC fanno utilizzare i cuscinetti, pricipalmente per collegare altri circuiti. Sebbene e la struttura dello strato monomolecolare siano simili, ma il processo di fabbricazione è molto differente. La sua materia prima è stagnola di rame, film protettivo e colla trasparente. Il film protettivo dovrebbe essere perforato secondo la posizione del cuscinetto in primo luogo, quindi la stagnola di rame dovrebbe essere affigguta, le linee della pista e del cuscinetto dovrebbero essere incise e poi il film protettivo di un altro foro perforato dovrebbe essere affigguto.
La stagnola di rame è disponibile in due tipi differenti di rami: Rame di ED e rame del RA.
Il rame di ED è una stagnola elettrotipia-depositata del rame di (ED) prodotta come la stagnola di rame usata per i circuiti stampato rigidi. Ciò inoltre significa che il rame «è trattato», cioè, ha una superficie leggermente ruvida da un lato, che assicura una migliore adesione quando la stagnola di rame è legata al materiale di base.
Il rame del RA è una stagnola di rame rotolata e temprata prodotta dal rame elettroliticamente depositato del catodo, che è fuso e colata nei lingotti. I lingotti sono in primo luogo laminati a caldo ad una determinata dimensione e sono macinati su tutte le superfici. Il rame poi è laminato a freddo e temprato, fino allo spessore desiderato è ottenuto.
La stagnola di rame è disponibile di spessore di μm 12, 18, 35 e 70.
Il disponibile più comune per il substrato dielettrico e il coverlay sono film del polyimide. Questo materiale può anche essere usato come coverlay. Il Polyimide è più adatto per i circuiti flessibili a causa delle sue caratteristiche come dichiarato qui sotto:
La resistenza ad alta temperatura concede saldare le operazioni senza danneggiare i circuiti flessibili
Proprietà elettriche molto buone
Buona resistenza chimica
Il Polyimide è disponibile di spessori di μm 12,5, 20, 25 e 50.
I laminati della base per i circuiti stampato rigidi sono stagnole di rame laminate insieme ai materiali di base, l'adesivo che viene dal materiale del prepreg durante la laminazione. Il contrario a questo è il circuito flessibile in cui la laminazione della stagnola di rame al materiale del film è raggiunta per mezzo di un sistema adesivo. È necessario da distinguere fra due sistemi principali di adesivo, vale a dire adesivi termoplastici e thermoset. La scelta è dettata parzialmente dall'elaborazione e parzialmente dall'applicazione del circuito flessibile finito.

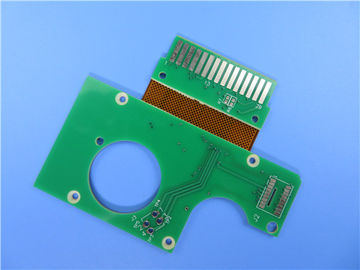

Caso di FPC: Rigido-flessione PCBs costruito su FR-4 e sul Polyimide
(FPC sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di circuiti stampato flessibili rigidi per l'applicazione del sistema di sicurezza senza fili. È densamente un PWB della rigido-flessione di 3 strati a 1.6mm al divisorio rigido. Il laminato basso proviene da Shengyi. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber.
Parametro e scheda di dati
Dimensione del PWB flessibile |
91.5X 105.3mm |
Numero degli strati |
3 |
Tipo del bordo |
PWB della Rigido-flessione |
Spessore del bordo |
1.6mm |
Materiale del bordo |
Polyimide (PI) 25µm |
Fornitore del materiale del bordo |
Shengyi |
Valore di Tg del materiale del bordo |
60℃ |
|
Spessore del Cu di PTH |
µm ≥20 |
Thicknes interni del Cu di Iayer |
µm 35 |
Spessore di superficie del Cu |
µm 35 |
|
Colore di Coverlay |
Maschera di verde/gialla lega per saldatura |
Numero di Coverlay |
2 |
Spessore di Coverlay |
µm 25 |
Materiale del rinforzo |
NO |
Spessore del rinforzo |
N/A |
|
Tipo di inchiostro del Silkscreen |
IJR-4000 MW300 |
Fornitore del Silkscreen |
TAIYO |
Colore del Silkscreen |
Bianco |
Numero del Silkscreen |
1 |
|
Prova della sbucciatura di Coverlay |
Non peelable |
Adesione di leggenda |
3M 90℃ nessuna sbucciatura dopo il minuto 3 cronometra la prova |
|
Finitura superficia |
Oro di immersione |
Spessore di nichel/di oro |
Au: 0.03µm (minuto); Ni 2-4µm |
RoHS ha richiesto |
Sì |
Famability |
94-V0 |
|
Prova dello shock termico |
Passaggio, -25℃±125℃, 1000 cicli. |
Stress termico |
Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica. |
Funzione |
Prova elettrica del passaggio di 100% |
Esecuzione |
Conformità with la classe 2 di IPC-6013C & di IPC-A-600H |
Caratteristiche e benefici
Flessibilità eccellente
Riduzione del volume
Perdita di peso
Consistenza dell'assemblea
Affidabilità aumentata
Controllabilità di progettazione elettrica di parametro
L'estremità può essere intero saldata
Optionality materiale
Basso costo
Continuità di elaborazione
Ingegneri professionisti e con esperienza
Tasso ammissibile dei prodotti di prima produzione: >95%
Applicazione
Testa FPC, bordo molle dell'antenna di posizione, bordo del laser della flessione della tastiera della compressa
