Breve introduzione
Appena poichè il suo nome implica, l'alta frequenza è che la frequenza è relativamente alta, generalmente si riferisce alla frequenza di >=300 il megahertz (cioè gigahertz di lunghezza d'onda <>=1 è chiamato microonda.
Frequenze tipiche per le applicazioni senza fili:
* cellulare corrente: 0.9GHz - 2GHz
* sistemi 3G: 2.5GHz
* Bluetooth: 2.5GHz
* GPS: 12.6GHz
* LMDS: 24GHz e 40GHz
* automobilistico: 77GHz
Mercato: RFID, comunicazioni senza fili, stazione base ed antenna, amplificatore, prodotti militari, prodotti elettronici di consumo.
Il circuito stampato o il PWB ad alta frequenza di microonda si riferisce al circuito stampato fatto sul piatto placcato (di microonda) del rame ad alta frequenza del substrato. I tipi comuni sono: Bordo su due lati, bordo a più strati e struttura mista.
La struttura mista include il substrato speciale di rendimento elevato, i pp rivestono + bordo ordinario della prestazione ed i pp rivestono il bordo premente misto; substrato ad alta frequenza + substrato ordinario FR4; substrato ad alta frequenza + ecc. di base metallica.

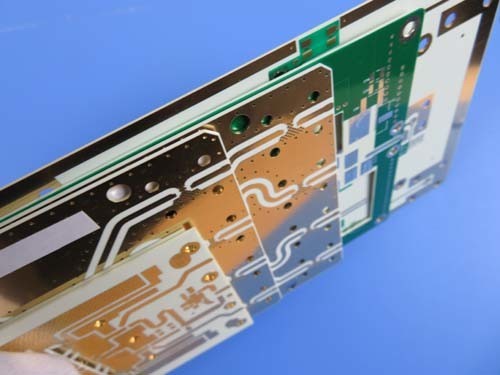

Caso del PWB: Bordo nudo ad alta frequenza del PWB | 10 circuito stampato di mil RO4350B | HF PWB dell'oro di immersione
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di doppio PWB parteggiato sviluppato sul substrato di 10mil RO4350B con il Tg 280°C per l'applicazione di copertura 4G. È spesso di 0.3mm finita con il silkscreen bianco sopra la maschera verde della lega per saldatura e l'oro di immersione è placcato sui cuscinetti. Il materiale di base è utilizzato da Rogers Corp. , intero bordo che fornisce 2 su per pannello. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 50 pannelli sono imballati per la spedizione.
Caratteristiche e benefici
La riduzione della perdita del segnale nell'applicazione ad alta frequenza incontra lo sviluppo ha bisogno di di tecnologia della comunicazione;
Prestazione ad alta frequenza eccellente dovuto tolleranza e perdita dielettriche basse;
Planarity di superficie eccellente, utili per PCBs con i pacchetti di BGA ridurre incidenza guasti durante l'assemblea e la saldatura;
Il planarity di superficie eccellente per CSP ha montato le componenti per ridurre l'incidenza guasti durante l'assemblea e la saldatura;
La progettazione di ingegneria impedisce i problemi l'avvenimento nella preproduzione;
ISO9001, ISO14001, UL ha certificato la fabbrica fabbricante;
Termine d'esecuzione rapido: 3-5 giorni;
L'ordine della piccola quantità è accettato;
Applicazione
Oscilloscopio modulare, accoppiatore ottico, antenna dell'interno di attaccatura di parete, ricetrasmettitore di rf
Parametro e scheda di dati
| DIMENSIONE DEL PWB | 30 x 20mm=2PCS |
| TIPO DEL BORDO | Il doppio ha parteggiato PWB |
| Numero degli strati | 2 strati |
| Componenti di superficie del supporto | SÌ |
| Attraverso le componenti del foro | SÌ |
| ACCATASTAMENTO DI STRATO | rame ------- strato SUPERIORE di 18um (0,5 once) +plate |
| RO4350B 0.254mm |
| rame ------- 18um (0.5oz) + strato del piatto BOT |
| TECNOLOGIA | |
| Traccia e spazio minimi: | mil 5 mil/4 |
| Fori minimi/massimi: | 0,2 millimetri/0.2mm |
| Numero dei fori differenti: | 1 |
| Numero dei luoghi di perforazione: | 15 |
| Numero delle scanalature macinate: | 0 |
| Numero dei ritagli interni: | 0 |
| Controllo di impedenza: | no |
| Numero del dito dell'oro: | 0 |
| MATERIALE DEL BORDO | |
| In vetro epossidico: | RO4350B Tg280℃, er<3> |
| Esterno finale della stagnola: | 1,0 once |
| Stagnola finale interna: | N/A |
| Altezza finale del PWB: | 0,3 millimetri ±0.1 |
| PLACCAGGIO E RICOPRIRE | |
| Finitura superficia | Oro di immersione |
| Saldi la maschera per applicarsi a: | Minimo SUPERIORE 12micron |
| Colore della maschera della lega per saldatura: | Verde, PSR-2000GT600D, Taiyo Supplied. |
| Tipo della maschera della lega per saldatura: | LPSM |
| CONTOUR/CUTTING | Percorso |
| MARCATURA | |
| Lato della leggenda componente | CIMA |
| Colore della leggenda componente | Bianco, IJR-4000 MW300, marca di Taiyo |
| Produttore Name o logo: | Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
| VIA | Foro metallizzato (PTH), dimensione minima 0.22mm. Via tented. |
| VALUTAZIONE DI FLAMIBILITY | Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE | |
| Dimensione del profilo: | 0,0059" |
| Placcatura del bordo: | 0,0029" |
| Tolleranza del trapano: | 0,002" |
| PROVA | Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO | Universalmente, globalmente. |
