Breve introduzione
Il materiale ad alta frequenza del circuito di RO4350B è idrocarburo rinforzato con vetro/laminati ceramici (non PTFE) progettati per la prestazione sensibile, le applicazioni commerciali in grande quantità. I PWB di RO4350B parteggiati ed a più strati attualmente doppi sono disponibili alla società di Bicheng. Il doppio PWB di RO4350B parteggiato con spessore 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm) e 60mil (1.524mm) è i bestseller. Forniamo i funzionamenti del prototipo, i piccoli lotti ed i servizi di produzione in volume.
Vantaggi
1) Prestazione ad alta frequenza eccellente dovuto tolleranza e perdita dielettriche basse;
2) Stabilità dimensionale eccellente.
3) Coefficiente termico basso della costante dielettrica;
4) Espansione bassa di Z-asse;
5) Coefficiente basso di espansione dell'in-aereo;
6) Frequenza elettrica stabile di verus delle proprietà;
Applicazioni
1) Attenuatore, induzione automatica del portone;
2) LNB per i satelliti diretti di radiodiffusione;
3) Antenna della microstriscia, spettro sparso;
4) Microstriscia ed antenne e amplificatori di potenza cellulari della stazione base;
5) Etichette di identificazioni di rf
6) Sistemi di comunicazione di spettro di diffusione
7) Amplificatore del tronco, modulo ecc. del separatore.

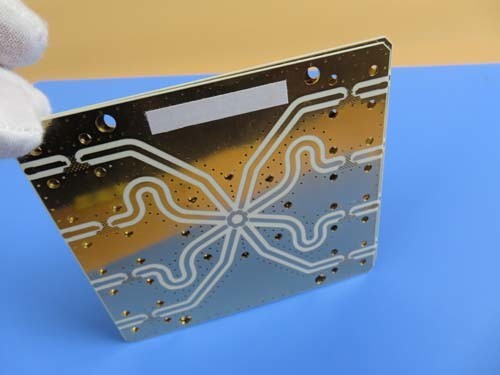

Caso del PWB: PWB DI RO4350B |Bordo nudo ad alta frequenza del PWB | circuito stampato di 0.3mm | Oro PWB di immersione
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di doppio PWB parteggiato sviluppato sul substrato di 10mil RO4350B con il Tg 280°C per l'applicazione dell'antenna. È spesso di 0.3mm finita con il silkscreen bianco sopra la maschera verde della lega per saldatura e l'oro di immersione è placcato sui cuscinetti. Il materiale di base è utilizzato da Rogers Corp. , intero bordo che fornisce 1 su per pannello. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 100 pannelli sono imballati per la spedizione.
Caratteristiche e benefici
Il coefficiente di temperatura della costante dielettrica è fra il più basso di tutto il materiale del circuito, rendendolo ideale per le applicazioni termosensibili;
La delaminazione di stagnola di rame non sarà causata dal cambiamento del freddo e del calore dovuto la consistenza con il coefficiente di espansione termica di stagnola di rame;
La riduzione della perdita del segnale nell'applicazione ad alta frequenza incontra lo sviluppo ha bisogno di di tecnologia della comunicazione;
Coefficiente basso di espansione dell'in-aereo;
Stabilità dimensionale eccellente;
I prodotti e la fabbricazione sono certificati dalle organizzazioni autorizzate;
L'UL, ISO14001, TS16949 ha certificato;
Servizio di tempo d'inserimento;
Più di 15 anni di esperienza del PWB;
Applicazione
Radio a frequenza ultraelevata, divisore di potere, stazioni di relè, antenna della stazione base
Parametro e scheda di dati
| DIMENSIONE DEL PWB |
160 x 70mm=1PCS |
| TIPO DEL BORDO |
Il doppio ha parteggiato PWB |
| Numero degli strati |
2 strati |
| Componenti di superficie del supporto |
SÌ |
| Attraverso le componenti del foro |
SÌ |
| ACCATASTAMENTO DI STRATO |
rame ------- strato SUPERIORE di 18um (0,5 once) +plate |
| RO4350B 0.254mm |
| rame ------- 18um (0.5oz) + strato del piatto BOT |
| TECNOLOGIA |
|
| Traccia e spazio minimi: |
mil 4 mil/15 |
| Fori minimi/massimi: |
0,254 millimetri/4.0mm |
| Numero dei fori differenti: |
4 |
| Numero dei luoghi di perforazione: |
125 |
| Numero delle scanalature macinate: |
0 |
| Numero dei ritagli interni: |
0 |
| Controllo di impedenza: |
no |
| Numero del dito dell'oro: |
0 |
| MATERIALE DEL BORDO |
|
| In vetro epossidico: |
RO4350B Tg280℃, er<3>
|
| Esterno finale della stagnola: |
1,0 once |
| Stagnola finale interna: |
N/A |
| Altezza finale del PWB: |
0,3 millimetri ±0.1 |
| PLACCAGGIO E RICOPRIRE |
|
| Finitura superficia |
Oro di immersione |
| Saldi la maschera per applicarsi a: |
12micron il minimo SUPERIORE, fondo è vietato. |
| Colore della maschera della lega per saldatura: |
Verde, PSR-2000GT600D, Taiyo Supplied. |
| Tipo della maschera della lega per saldatura: |
LPSM |
| CONTOUR/CUTTING |
Percorso |
| MARCATURA |
|
| Lato della leggenda componente |
CIMA |
| Colore della leggenda componente |
Bianco, IJR-4000 MW300, marca di Taiyo |
| Produttore Name o logo: |
Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
| VIA |
Foro metallizzato (PTH), dimensione minima 0.2mm. Via tented. |
| VALUTAZIONE DI FLAMIBILITY |
Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE |
|
| Dimensione del profilo: |
0,0059" |
| Placcatura del bordo: |
0,0029" |
| Tolleranza del trapano: |
0,002" |
| PROVA |
Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE |
archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO |
Universalmente, globalmente. |
Perché scelgaci?
1) Fuoco sulle vostre competenze di centro: Profondamente abbiamo saputo che è pieno di concorrenza feroce per i nostri clienti nel mercato. Potete mettere a fuoco su tali competenze importanti come ricerca e sviluppo, le vendite e l'introduzione sul mercato basati sulla nostri prestazione professionale e negli servizi esperti che superando la vostra aspettativa.
2) Tecnologia di avanguardia: è razionale affinchè un piccolo e medio cliente muoia dietro l'ultima attrezzatura e la competenza fabbricante per il suo PCBs. Dalle associazioni
con il PWB di Bicheng, accedete per raggiungere la vostra aspettativa con le nostre 3 basi della fabbrica con oltre 26.000 metri quadri.
4) Comprima il costo di produzione: Il costo di produzione è uno dei punti chiave di competitività del prodotto dei nostri clienti. Il PWB di Bicheng sta sforzando di ridurre il suo costo di produzione da attrezzatura per presentare, da addestramento del lavoratore e da miglioramento della tecnologia per aumentare la loro redditività. I clienti sono soddisfatti con le nostre riduzioni dei costi ma senza perdita di qualità.
5) Eviti la controversia: È un aspetto turbato quando problema di qualità che litiga voi. La progettazione di ingegneria di Bicheng impedisce il problema l'avvenimento nella preproduzione. Non otterrete l'emicrania con i prototipi di Bicheng, i piccoli ordini e la produzione in volume. Il nostro tasso di reclamo del cliente è meno di 1% e sarà soddisfacente risolto.
6) Salvi il tempo: Il mercato richiede i prodotti che aggiornano rapidamente. Il PWB di Bicheng funziona sempre veloce e flessibile per salvare il periodo di produzione dal prototipo a produzione standard,
ritorno rapido o consegne prevedute.
7) Un gruppo eccellente: Bicheng è partner in maniera fidata con passione, disciplina, la responsabilità e l'onestà. Abbiamo un gruppo delle persone con esperienza di vendite e nei dei servizi di assistenza al cliente esperti. Non cambi il vostro fornitore. Se il cambiamento è deve, Bicheng è quello giusto per voi.
