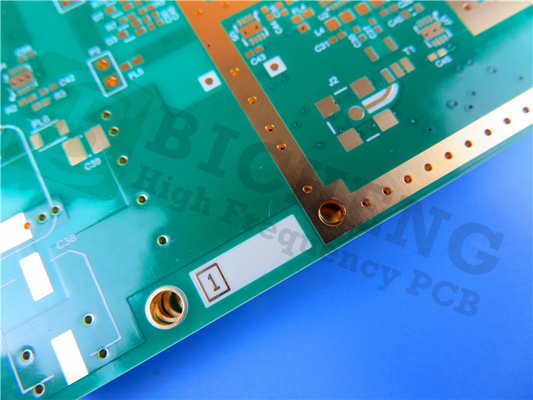

PWB cellulare ad alta frequenza dell'antenna della stazione base del PWB di Rogers RO4730G3 20mil 0.508mm

PWB ad alta frequenza del circuito del bordo 2-Layer Rogers 4730 30mil 0.762mm del PWB di microonda di Rogers RO4730G3 DK3.0 DF 0,0028

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Descrizione generale

Ciò è un tipo di doppio PWB di rf parteggiato sviluppato su 0.762mm (30mil) RO4730G3 per l'applicazione delle antenne senza fili delle telecomunicazioni. Non c'è maschera della lega per saldatura da entrambi i lati e la finitura superficia è oro di immersione da entrambi i lati.

Specifiche di base

Materiale di base: RO4730G3 30mil (0.762mm)

Costante dielettrica: 3.0+/-0.5

Conteggio di strato: 2 strati

Tipo: Attraverso i fori

Formato: 110mm x 100mm = 1 tipo = 1 pezzo

Finitura superficia: Oro di immersione

Peso di rame: Μm esterno di strato 35

Maschera della lega per saldatura | Leggenda: Verde | Bianco

Altezza finale del PWB: 1,1 millimetri

Norma: Classe 2 di IPC 6012

Imballaggio: 20 pezzi sono imballati per la spedizione.

Termine d'esecuzione: 7 giorni lavorativi

Durata di prodotto in magazzino: 6 mesi

Materiale ad alta frequenza di Rogers RO4730G3

I laminati del grado dell'antenna di Rogers RO4730G3 sono alternativa affidabile e a basso costo ai laminati basati PTFE convenzionali. Ha le proprietà meccaniche ed elettriche di che i progettisti dell'antenna hanno bisogno. I materiali hanno una costante dielettrica di 3,0 e una tangente di perdita di 0,0022 misurato a 2,5 gigahertz quando usando LoPro per invertire la stagnola trattata di EDC. Questi valori permettono che i progettisti dell'antenna realizzino i valori sostanziali di guadagno mentre minimizzano la perdita del segnale. I materiali sono disponibili con la prestazione bassa dimostrata di PIM, con i valori meglio di -160dBc.

I materiali RO4730G3 sono compatibili con epossidico convenzionale e l'elaborazione senza piombo ad alta temperatura della lega per saldatura. Non richiede il trattamento speciale stato necessario ai sui laminati basati PTFE tradizionali per la preparazione dei fori metallizzati. A più strati può essere raggiunto facendo uso di RO4450F bondply a ℃ 175. I sistemi della resina di RO4730G3 sono destinati per fornire le proprietà richieste dai progettisti dell'antenna. La temperatura di transizione vetrosa supera 280oC, conducente ad un Z-asse basso CTE, all'affidabilità eccellente dei fori metallizzati ed alla lavorabilità senza piombo della lega per saldatura.

L'applicazione tipica è antenne cellulari della stazione base.

Scheda di dati di Rogers 4730 (RO4730G3)
