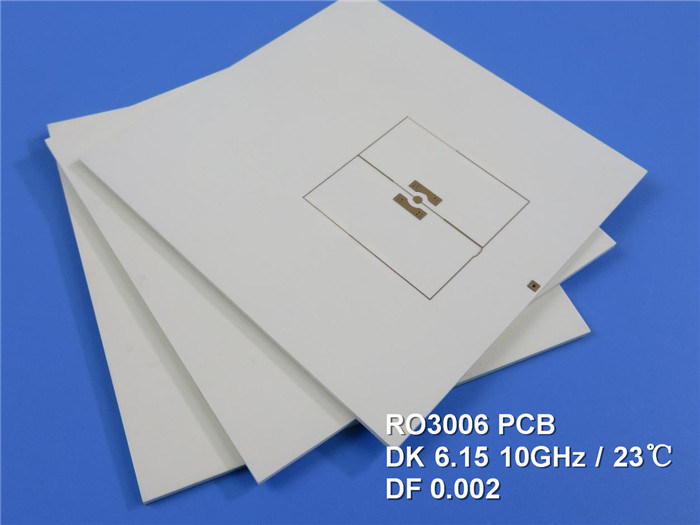

PWB ad alta frequenza dell'oro di microonda del PWB 10mil DK6.15 DF 0,002 del circuito stampato di Rogers RO3006 2-Layer Rogers 3006

PWB ad alta frequenza dell'oro di microonda del PWB 10mil DK6.15 DF 0,002 del circuito stampato di Rogers RO3006 2-Layer Rogers 3006

  • PWB ad alta frequenza dell'oro di microonda del PWB 10mil DK6.15 DF 0,002 del circuito stampato di Rogers RO3006 2-Layer Rogers 3006
  • PWB ad alta frequenza dell'oro di microonda del PWB 10mil DK6.15 DF 0,002 del circuito stampato di Rogers RO3006 2-Layer Rogers 3006
PWB ad alta frequenza dell'oro di microonda del PWB 10mil DK6.15 DF 0,002 del circuito stampato di Rogers RO3006 2-Layer Rogers 3006
Dettagli:
Luogo di origine: La Cina
Marca: Bicheng Technologies Limited
Certificazione: UL
Numero di modello: BIC-0045-V8.67
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: USD50~60
Imballaggi particolari: Vuoto
Tempi di consegna: 5-6 giorni lavorativi
Termini di pagamento: T/T, Paypal
Capacità di alimentazione: 45000 pezzi al mese
Contatto
Descrizione di prodotto dettagliata
In vetro epossidico: RO3006 Altezza finale del PWB: 0,3 millimetri ±0.06
Esterno finale della stagnola: 1 oncia Stagnola finale interna: 1 oncia
Finitura superficia: Oro di immersione (51,3%) 0.05µm più del nichel di 3µm Colore della maschera della lega per saldatura: NO
Colore della leggenda componente: Nero PROVA: Spedizione priore della prova elettrica di 100%

PWB ad alta frequenza di microonda del circuito 10mil del PWB 2-Layer Rogers 3006 di Rogers RO3006 DK6.15 DF 0,002

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



I materiali ad alta frequenza del circuito di Rogers RO3006 sono di composti ripieni di ceramica di PTFE destinati ad uso nella microonda commerciale e nelle applicazioni di rf. È stata destinata per offrire la stabilità elettrica e meccanica eccezionale ai prezzi competitivi. Le proprietà meccaniche sono coerenti. Ciò permette che il progettista elabori le progettazioni a più strati del bordo senza incontrare le distorsioni o i problemi dell'affidabilità. I materiali RO3006 esibiscono un coefficiente di espansione termica (CTE) nella X e nell'asse y di 17 ppm/℃. Questo coefficiente di espansione è abbinato a quello di rame, cui permette che il materiale esibisca la stabilità dimensionale eccellente, con il restringimento tipico incissione all'acquaforte, dopo incidono e cuociono, di meno di 0,5 mil per pollice. L'Z-asse CTE è 24 ppm/℃, che fornisce l'affidabilità eccezionale del foro metallizzato, anche negli ambienti severi.



Applicazioni tipiche:

1) Radar automobilistico

2) Sistemi di telecomunicazioni cellulari

3) Datalink sui sistemi di cavo

4) Satelliti diretti di radiodiffusione

5) Antenne satellitari di posizionamento globali

6) Antenna della toppa per le comunicazioni senza fili

7) Amplificatori di potenza ed antenne

8) Superfici posteriori di potere

9) Lettori del contatore a distanza

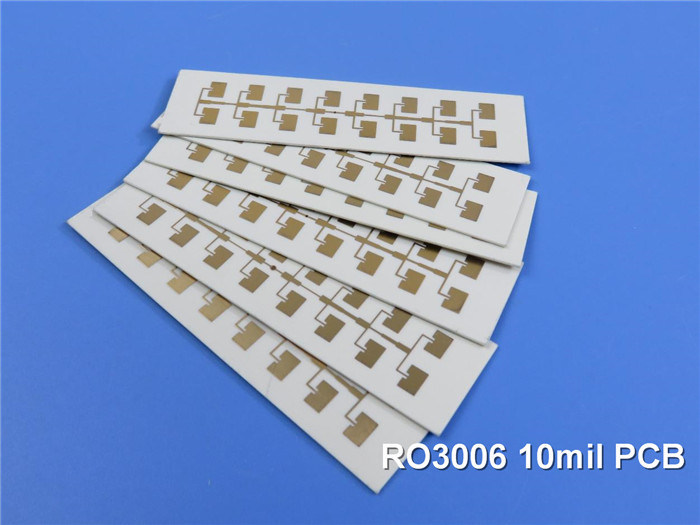

PWB ad alta frequenza dell'oro di microonda del PWB 10mil DK6.15 DF 0,002 del circuito stampato di Rogers RO3006 2-Layer Rogers 3006 0



Specifiche del PWB

DIMENSIONE DEL PWB 152 x 152mm=1PCS
TIPO DEL BORDO Il doppio ha parteggiato PWB
Numero degli strati 2 strati
Componenti di superficie del supporto
Attraverso le componenti del foro
ACCATASTAMENTO DI STRATO rame ------- strato SUPERIORE di 18um (0,5 once) +plate
RO3006 0.254mm
rame ------- 18um (0,5 once) + strato del piatto BOT
TECNOLOGIA
Traccia e spazio minimi: mil 14 mil/14
Fori minimi/massimi: 0,4 millimetri/4,0 millimetri
Numero dei fori differenti: 1
Numero dei luoghi di perforazione: 1
Numero delle scanalature macinate: 0
Numero dei ritagli interni: 0
Controllo di impedenza: no
Numero del dito dell'oro: 0
MATERIALE DEL BORDO
In vetro epossidico: RO3006 0.254mm
Esterno finale della stagnola: 1 oncia
Stagnola finale interna: N/A
Altezza finale del PWB: 0,3 millimetri ±0.1mm
PLACCAGGIO E RICOPRIRE
Finitura superficia Oro di immersione
Saldi la maschera per applicarsi a: N/A
Colore della maschera della lega per saldatura: N/A
Tipo della maschera della lega per saldatura: N/A
CONTOUR/CUTTING Percorso
MARCATURA
Lato della leggenda componente N/A
Colore della leggenda componente N/A
Produttore Name o logo: N/A
VIA Foro metallizzato (PTH), dimensione minima 0.4mm.
VALUTAZIONE DI FLAMIBILITY Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo: 0,0059"
Placcatura del bordo: 0,0029"
Tolleranza del trapano: 0,002"
PROVA Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO Universalmente, globalmente.





Scheda di dati di Rogers 3006 (RO3006)

Valore tipico RO3006
Proprietà RO3006 Direzione Unità Circostanza Metodo di prova
Costante dielettrica, εProcess 6.15±0.05 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 ha premuto Stripline
Costante dielettrica, εDesign 6,5 Z   8GHz a 40 gigahertz Metodo di lunghezza di fase differenziale
Fattore di dissipazione, tanδ 0,002 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Coefficiente termico di ε -262 Z ppm/℃ 10 gigahertz -50℃to 150℃ IPC-TM-650 2.5.5.5
Stabilità dimensionale 0,27
0,15
X
Y
mm/m COND A IPC-TM-650 2.2.4
Resistività di volume 105   MΩ.cm COND A IPC 2.5.17.1
Resistività di superficie 105   COND A IPC 2.5.17.1
Modulo di tensione 1498
1293
X
Y
MPa 23℃ ASTM D 638
Assorbimento dell'umidità 0,02   % D48/50 IPC-TM-650 2.6.2.1
Calore specifico 0,86   j/g/k   Calcolato
Conducibilità termica 0,79   W/M/K 50℃ ASTM D 5470
Coefficiente di espansione termica
(- 55 a 288℃)
17
17
24
X
Y
Z
ppm/℃ RH di 23℃/50% IPC-TM-650 2.4.4.1
Il TD 500   ℃ TGA   ASTM D 3850
Densità 2,6   gm/cm3 23℃ ASTM D 792
Buccia di rame Stength 7,1   Ib/in. 1oz, EDC dopo il galleggiante della lega per saldatura IPC-TM 2.4.8
Infiammabilità V-0       UL 94
Processo senza piombo compatibile
