PWB ad alta frequenza del circuito del bordo 2-Layer Rogers 3010 25mil 0.635mm del PWB di microonda di Rogers RO3010 DK10.2 DF 0,0022

PWB ad alta frequenza del circuito del bordo 2-Layer Rogers 3010 25mil 0.635mm del PWB di microonda di Rogers RO3010 DK10.2 DF 0,0022

  • PWB ad alta frequenza del circuito del bordo 2-Layer Rogers 3010 25mil 0.635mm del PWB di microonda di Rogers RO3010 DK10.2 DF 0,0022
PWB ad alta frequenza del circuito del bordo 2-Layer Rogers 3010 25mil 0.635mm del PWB di microonda di Rogers RO3010 DK10.2 DF 0,0022
Dettagli:
Luogo di origine: La Cina
Marca: Bicheng Technologies Limited
Certificazione: UL
Numero di modello: BIC-0049-V0.86
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: USD 2.99-9.99 PER PIECE
Imballaggi particolari: Vuoto
Tempi di consegna: 10 GIORNI LAVORATIVI
Termini di pagamento: T/T, Western Union
Capacità di alimentazione: 45000 pezzi al mese
Contatto
Descrizione di prodotto dettagliata
Numero degli strati: 2 In vetro epossidico: RO3010
Stagnola finale: 1,0 Oz Altezza finale del PWB: 0,7 millimetri ±10%
Finitura superficia: Oro di immersione Colore della maschera della lega per saldatura: Verde
Colore della leggenda componente: Bianco Prova: Spedizione priore della prova elettrica di 100%

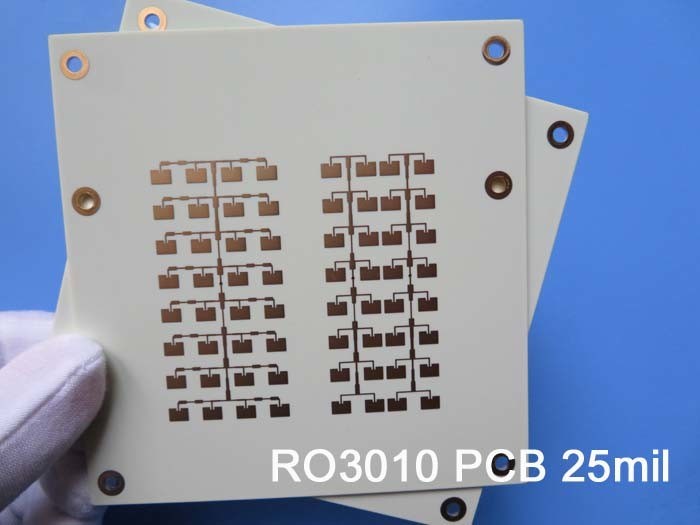

PWB ad alta frequenza del circuito del bordo 2-Layer Rogers 3010 25mil 0.635mm del PWB di microonda di Rogers RO3010 DK10.2 DF 0,0022

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



I materiali ad alta frequenza del circuito di Rogers RO3010 sono di composti ripieni di ceramica di PTFE destinati ad uso nella microonda commerciale e nelle applicazioni di rf. È stata destinata per offrire la stabilità elettrica e meccanica eccezionale ai prezzi competitivi. Le proprietà meccaniche sono coerenti. Ciò permette che il progettista elabori le progettazioni a più strati del bordo senza incontrare le distorsioni o i problemi dell'affidabilità. I materiali RO3010 esibiscono un coefficiente di espansione termica (CTE) nella X e nell'asse y di 17 ppm/℃. Questo coefficiente di espansione è abbinato a quello di rame, cui permette che il materiale esibisca la stabilità dimensionale eccellente, con il restringimento tipico incissione all'acquaforte, dopo incidono e cuociono, di meno di 0,5 mil per pollice. L'Z-asse CTE è 24 ppm/℃, che fornisce l'affidabilità eccezionale del foro metallizzato, anche negli ambienti severi.



Applicazioni tipiche:

1) Radar automobilistico

2) Sistemi di telecomunicazioni cellulari

3) Datalink sui sistemi di cavo

4) Satelliti diretti di radiodiffusione

5) Antenne satellitari di posizionamento globali

6) Antenna della toppa per le comunicazioni senza fili

7) Amplificatori di potenza ed antenne

8) Superfici posteriori di potere

9) Lettori del contatore a distanza



PWB ad alta frequenza del circuito del bordo 2-Layer Rogers 3010 25mil 0.635mm del PWB di microonda di Rogers RO3010 DK10.2 DF 0,0022 0



Specifiche del PWB

DIMENSIONE DEL PWB 100 x 100mm=1PCS
TIPO DEL BORDO Il doppio ha parteggiato PWB
Numero degli strati 2 strati
Componenti di superficie del supporto
Attraverso le componenti del foro
ACCATASTAMENTO DI STRATO rame ------- strato SUPERIORE di 18um (0,5 once) +plate
RO3010 0.635mm
rame ------- 18um (0,5 once) + strato del piatto BOT
TECNOLOGIA
Traccia e spazio minimi: mil 6 mil/6
Fori minimi/massimi: 0.3mm/1.5mm
Numero dei fori differenti: n/a
Numero dei luoghi di perforazione: n/a
Numero delle scanalature macinate: 0
Numero dei ritagli interni: 0
Controllo di impedenza: no
Numero del dito dell'oro: 0
MATERIALE DEL BORDO
In vetro epossidico: RO3010 0.635mm
Esterno finale della stagnola: 1oz
Stagnola finale interna: N/A
Altezza finale del PWB: 0,8 millimetri ±0.1mm
PLACCAGGIO E RICOPRIRE
Finitura superficia Oro di immersione
Saldi la maschera per applicarsi a: Inferiore, minimo 12micron
Colore della maschera della lega per saldatura: Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo della maschera della lega per saldatura: LPSM
CONTOUR/CUTTING Percorso
MARCATURA
Lato della leggenda componente Inferiore
Colore della leggenda componente Bianco, IJR-4000 MW300, marca di Taiyo
Produttore Name o logo: Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged
VIA N/A
VALUTAZIONE DI FLAMIBILITY Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo: 0,0059"
Placcatura del bordo: 0,0029"
Tolleranza del trapano: 0,002"
PROVA Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO Universalmente, globalmente.



PWB ad alta frequenza del circuito del bordo 2-Layer Rogers 3010 25mil 0.635mm del PWB di microonda di Rogers RO3010 DK10.2 DF 0,0022 1



Scheda di dati di Rogers 3010 (RO3010)

Valore tipico RO3010
Proprietà RO3010 Direzione Unità Circostanza Metodo di prova
Costante dielettrica, εProcess 10.2±0.05 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 ha premuto Stripline
Costante dielettrica, εDesign 11,2 Z   8GHz a 40 gigahertz Metodo di lunghezza di fase differenziale
Fattore di dissipazione, tanδ 0,0022 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Coefficiente termico di ε -395 Z ppm/℃ 10 gigahertz -50℃to 150℃ IPC-TM-650 2.5.5.5
Stabilità dimensionale 0,35
0,31
X
Y
mm/m COND A IPC-TM-650 2.2.4
Resistività di volume 105   MΩ.cm COND A IPC 2.5.17.1
Resistività di superficie 105   COND A IPC 2.5.17.1
Modulo di tensione 1902
1934
X
Y
MPa 23℃ ASTM D 638
Assorbimento dell'umidità 0,05   % D48/50 IPC-TM-650 2.6.2.1
Calore specifico 0,8   j/g/k   Calcolato
Conducibilità termica 0,95   W/M/K 50℃ ASTM D 5470
Coefficiente di espansione termica
(- 55 a 288℃)
13
11
16
X
Y
Z
ppm/℃ RH di 23℃/50% IPC-TM-650 2.4.4.1
Il TD 500   ℃ TGA   ASTM D 3850
Densità 2,8   gm/cm3 23℃ ASTM D 792
Buccia di rame Stength 9,4   Ib/in. 1oz, EDC dopo il galleggiante della lega per saldatura IPC-TM 2.4.8
Infiammabilità V-0       UL 94
Processo senza piombo compatibile
