Numero degli strati: | 6 | In vetro epossidico: | RO4003C |
---|---|---|---|
Stagnola finale: | 1.0 | Altezza finale del PWB: | 1,94 millimetri ±10% |
Finitura superficia: | Oro di immersione | Colore della maschera della lega per saldatura: | N/A |
Colore della leggenda componente: | N/A | Prova: | Spedizione priore della prova elettrica di 100% |

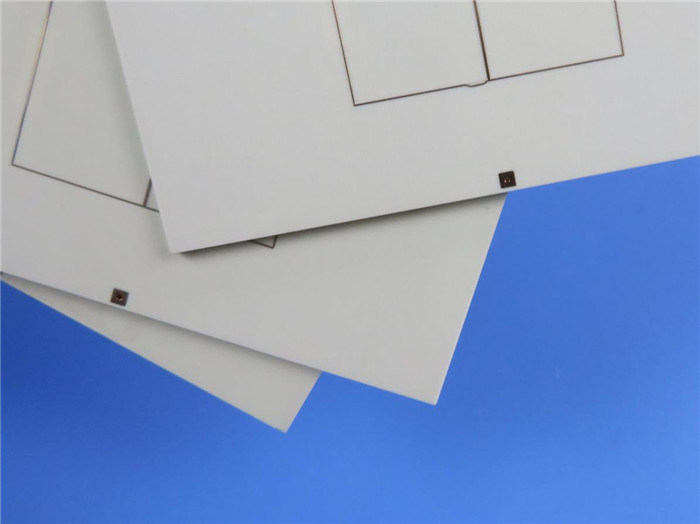

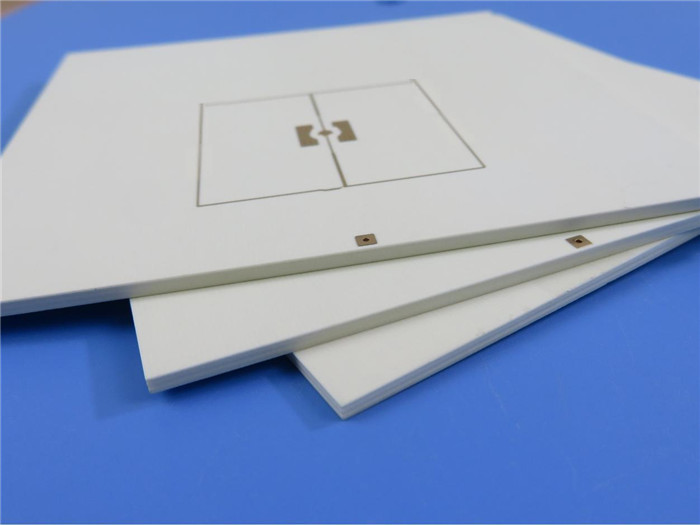

un PWB ad alta frequenza di 6 strati sviluppato sui 3 centri di 20mil RO4003C e di 4mil RO4450F per il radar-altimetro
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Ciao ognuno.
Saluti caldi!
Oggi abbiamo parlato di siamo un tipo di 6 strati del PWB ad alta frequenza. Ha costruito sul centro 3 di 20mil RO4003C con bondply RO4450F per l'applicazione del radar-altimetro. L'accatastamento è come segue.
Come è conosciuto a tutti, ci sono i 6 centri nella famiglia di RO4003C, cioè 8mil (0.203mm) a 60mil (1.524mm).
RO4003C: | |
8mil | 0.203mm |
12mil | 0.305mm |
16mil | 0.406mm |
20mil | 0.508mm |
32mil | 0.813mm |
60mil | 1.524mm |
Così è molto interessante che un accatastamento di 4 strati può essere fatto in molti modi diversi.
Segue le specifiche di base.
Materiale di base: RO4003C 0,508 millimetro x 3 strati, strato di RO4450F 0.102mm x 1
Conteggio di strato: 6 strati
Tipo: 1 PWB su per pannello con v tagliato
Formato: 129mm x 75mm = 1 tipo = 1 pezzo
Finitura superficia: Oro di immersione
Peso di rame: Μm interno esterno di strato 35 di strato 35 μm/
Maschera/leggenda della lega per saldatura: Verde/bianco
Altezza finale del PWB: 1,94 millimetri
Norma: Classe 2 di IPC 6012
Imballaggio: 20 pannelli sono imballati per la spedizione.
Termine d'esecuzione: 10 giorni lavorativi
Durata di prodotto in magazzino: 6 mesi
Caratteristiche e benefici
1) RO4003C esibisce una costante dielettrica stabile sopra una vasta gamma di frequenza. Ciò le rende un substrato ideale per le applicazioni a banda larga;
2) La riduzione della perdita del segnale nell'applicazione ad alta frequenza incontra lo sviluppo ha bisogno di di tecnologia della comunicazione;
3) L'UL, ISO14001, IATF16949 ha certificato la fabbrica;
4) un'officina da 16000 metri quadri;
5) Più di 18 anni di esperienza del PWB;
Applicazioni
Antenna satellitare, separatore di potere, radiofrequenza, divisore di potere
Scheda di dati del PWB
DIMENSIONE DEL PWB | 129 x 75mm=1PCS |
TIPO DEL BORDO | PWB a più strati |
Numero degli strati | 6 strati |
Componenti di superficie del supporto | SÌ |
Attraverso le componenti del foro | SÌ |

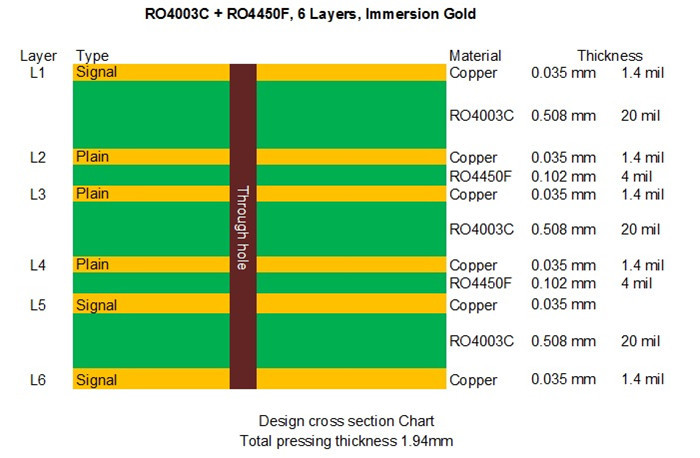

ACCATASTAMENTO DI STRATO | rame --------strato SUPERIORE di 35µm (1 oncia) +plate |
RO4003C 0.508mm | |
rame ------- 35µm (1 oncia) | |
Prepreg RO4450F 0.101mm | |
Rame ------- 35µm (1 oncia) | |
RO4003C 0.508mm | |
Rame ------- 35µm (1 oncia) | |
Prepreg RO4450F 0.101mm | |
Rame ------- 35µm (1 oncia) | |
RO4003C 0.508mm | |
rame --------strato di 35µm (1 oncia) +plate BOT | |
TECNOLOGIA | |
Traccia e spazio minimi: | mil 6mil/6 |
Fori minimi/massimi: | 0,4 millimetri/3,5 millimetri |
Numero dei fori differenti: | 15 |
Numero dei luoghi di perforazione: | 324 |
Numero delle scanalature macinate: | 0 |
Numero dei ritagli interni: | 0 |
Controllo di impedenza: | no |
Numero del dito dell'oro: | 0 |
MATERIALE DEL BORDO | |
In vetro epossidico: | RO4003C, RO4450F, Tg280℃, er<3> |
Esterno finale della stagnola: | 1 oncia |
Stagnola finale interna: | 1 oncia |
Altezza finale del PWB: | 1,94 millimetri ±10% |
PLACCAGGIO E RICOPRIRE | |
Finitura superficia | Oro di immersione 0,05 micron sopra nichel 4,4 micron |
Saldi la maschera per applicarsi a: | N/A |
Colore della maschera della lega per saldatura: | N/A |
Tipo della maschera della lega per saldatura: | N/A |
CONTOUR/CUTTING | Percorso |
MARCATURA | |
Lato della leggenda componente | N/A |
Colore della leggenda componente | N/A |
Produttore Name o logo: | N/A |
VIA | Foro metallizzato (PTH), dimensione minima 0.4mm. Nessun ciechi via o vias sepolti |
VALUTAZIONE DI FLAMIBILITY | Approvazione minuto dell'UL 94-V0. |
TOLLERANZA DI DIMENSIONE | |
Dimensione del profilo: | 0,0059" |
Placcatura del bordo: | 0,0029" |
Tolleranza del trapano: | 0,002" |
PROVA | Spedizione priore della prova elettrica di 100% |
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
AREA DI SERVIZIO | Universalmente, globalmente. |
