un PWB ad alta frequenza di 4 strati sui 2 centri di 32mil 0.813mm RO4003C e di 12mil RO4450F per l'accoppiatore di frequenza ultraelevata

un PWB ad alta frequenza di 4 strati sui 2 centri di 32mil 0.813mm RO4003C e 12 mil RO4450F per l'accoppiatore di frequenza ultraelevata
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Ciao ognuno,
Buon giorno.

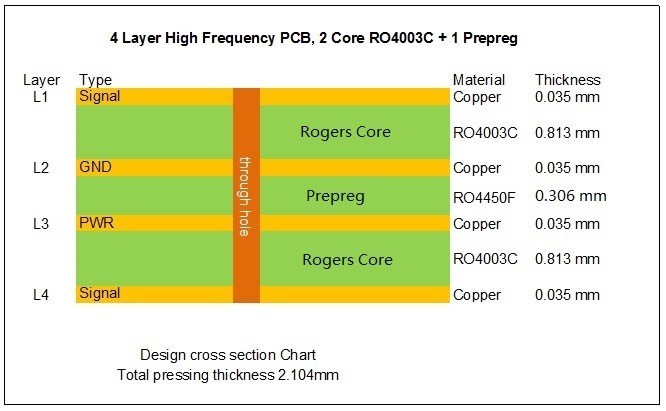

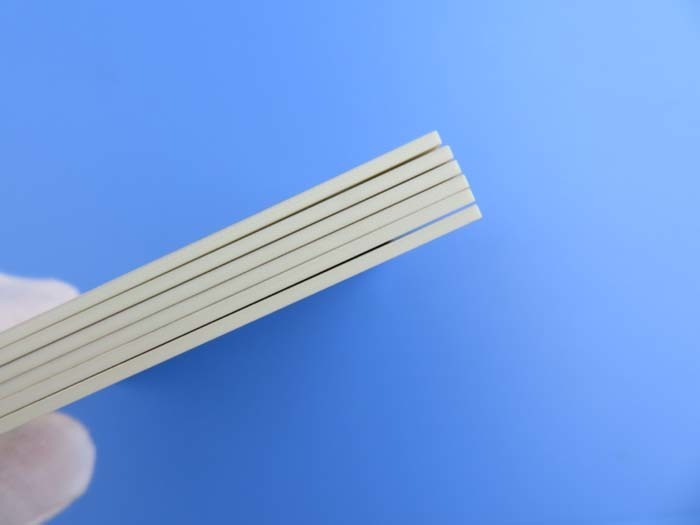

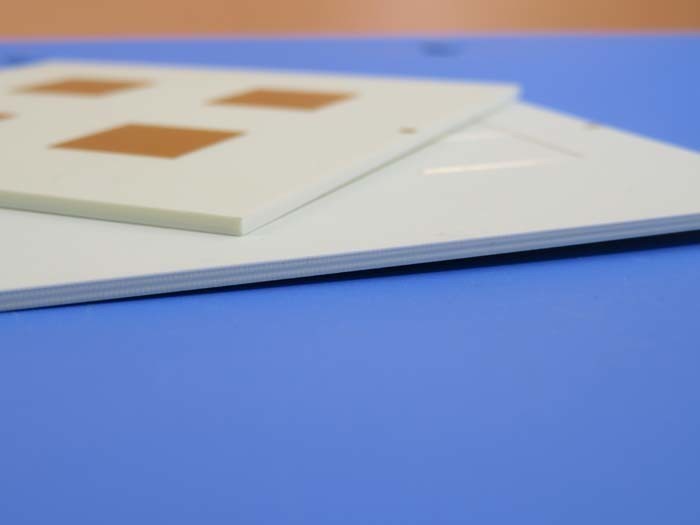

Oggi parliamo di un tipo di PWB di alta frequenza di 4 strati. Questo PWB è sviluppato su 2 strati dei centri di 0.813mm (32mil) RO4003C con 1 prepreg dello strato RO4450F per l'applicazione dell'accoppiatore di frequenza ultraelevata. Segue l'accatastamento.


In generale, Rogers a più strati PCBs ad alta frequenza è fatto da tutto il materiale ad alta frequenza incluso l'adesivo del prepreg. Come è conosciuto a tutti, ci sono i 6 centri nella famiglia di RO4003C, cioè 8mil (0.203mm) a 60mil (1.524mm).


Così è molto interessante che un accatastamento di 4 strati può essere fatto in molti modi diversi.


Le specifiche del bordo sono come segue:
Materiale di base: RO4003C 32mil + RO4450F 12mil PP
Conteggio di strato: 4 strati
Tipo: Fori della dentellatura (mezzi fori) sul bordo
Formato: 113mm x 80mm = 1 tipo = 4 pezzi
Finitura superficia: Oro di immersione
Peso di rame: Μm interno esterno di strato 35 di strato 35 μm/
Maschera/leggenda della lega per saldatura: no/no
Altezza finale del PWB: 2,1 millimetri
Norma: Classe 2 di IPC 6012
Imballaggio: 20 pannelli sono imballati per la spedizione.
Termine d'esecuzione: 10 giorni lavorativi
Durata di prodotto in magazzino: 6 mesi

Godete delle caratteristiche e dei benefici
1) Prestazione ad alta frequenza eccellente dovuto tolleranza e perdita dielettriche basse;
2) Ispezione di AOI;
3) La riunione del vostro PWB ha bisogno di dal prototipo a fabbricazione in serie;
4) capacità di mese di 30000 metri quadri;
5) 8000 tipi di PWB al mese;
6) Più di 16 anni di esperienza del PWB;

Applicazione
Antenna di GPS, amplificatore di WiFi, amplificatore di potenza, ricetrasmettitore di rf, antenna della TV, convertitore dell'acquisizione dei dati del radar, spettro sparso, attenuatore

Appendice: Proprietà di RO4003C
