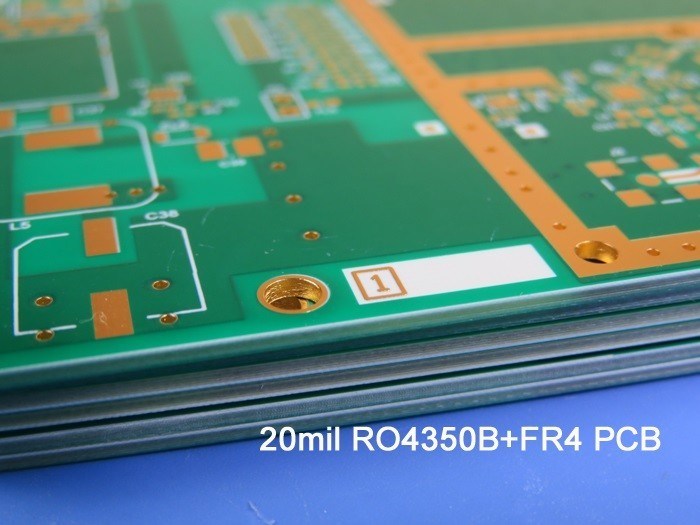

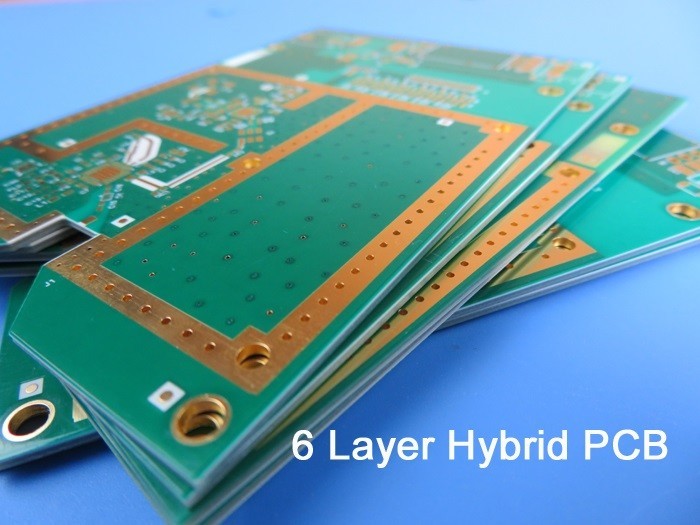

Il PWB ibrido ad alta frequenza 6-Layer ha mescolato il PWB su 20mil 0.508mm RO4350B e FR-4 con cieco via

Dettagli:

Luogo di origine:	La Cina
Marca:	Bicheng Technologies Limited
Certificazione:	UL
Numero di modello:	BIC-0082-V3.3

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	USD 2.99-6.99 per piece
Imballaggi particolari:	Vuoto
Tempi di consegna:	6-7 giorni lavorativi
Termini di pagamento:	T/T, Paypal
Capacità di alimentazione:	45000 pezzi al mese

Contatto

Descrizione di prodotto dettagliata

Numero degli strati:	6	In vetro epossidico:	RO4350B 20mil si è mescolato con FR-4 0.25mm
Esterno finale della stagnola:	1oz	Altezza finale del PWB:	1.8mm ±10%
Finitura superficia:	Oro Electroless di immersione del nichel (ENIG) (1 nichel del µ» oltre 100» del µ)	Colore della maschera della lega per saldatura:	Verde
Colore della leggenda componente:	Bianco	Prova:	Spedizione priore della prova elettrica di 100%

Il PWB ibrido ad alta frequenza 6-Layer ha mescolato il PWB su 20mil 0.508mm RO4350B e FR-4 con cieco via

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Ciao ognuno,

Buon giorno!

L'odierno argomento è un PWB ibrido di 6 strati su 20mil RO4350B e FR-4. Vederemo 2 bordi nell'articolo.

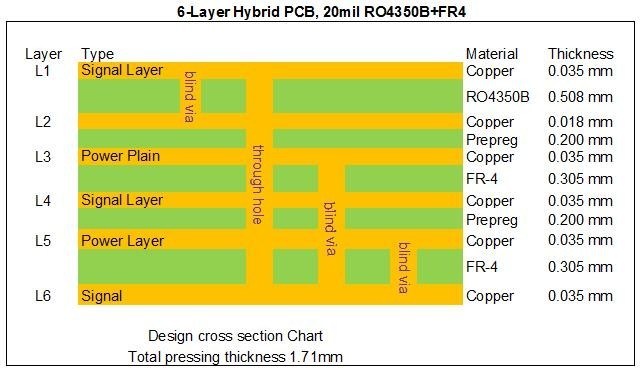

Il primo bordo è utilizzato in ricevitore satellitare. C'è l'un centro di RO4350B sullo strato superiore. Vedi l'accatastamento qui sotto. La struttura è un po'complesso dovuto 3 tipi di vias ciechi. È spesso 1,71 millimetri, il silkscreen bianco sopra la maschera verde della lega per saldatura su entrambi i lati e sull'oro di immersione è placcato sui cuscinetti e sulle piste. L'intero bordo è fornito 1 bordo su. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 25 bordi sono imballati per la spedizione.

Il PWB ibrido ad alta frequenza 6-Layer ha mescolato il PWB su 20mil 0.508mm RO4350B e FR-4 con cieco via 0

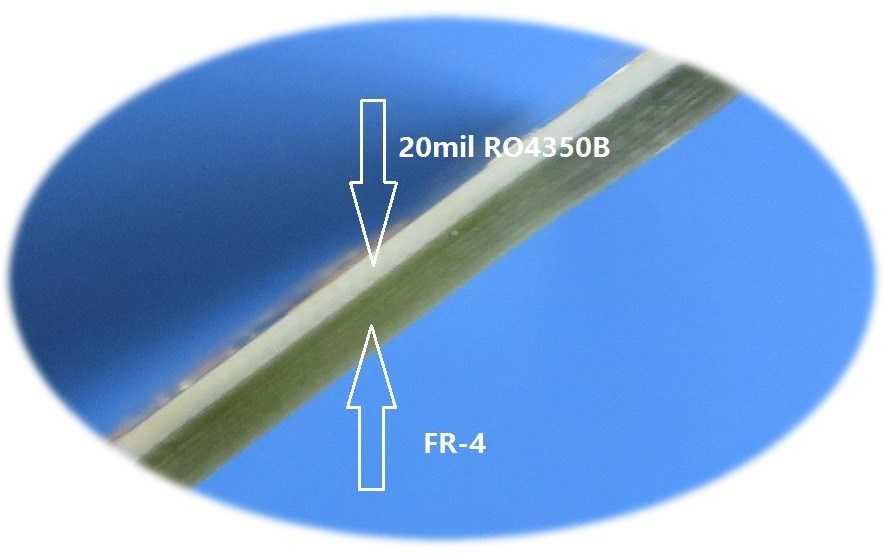

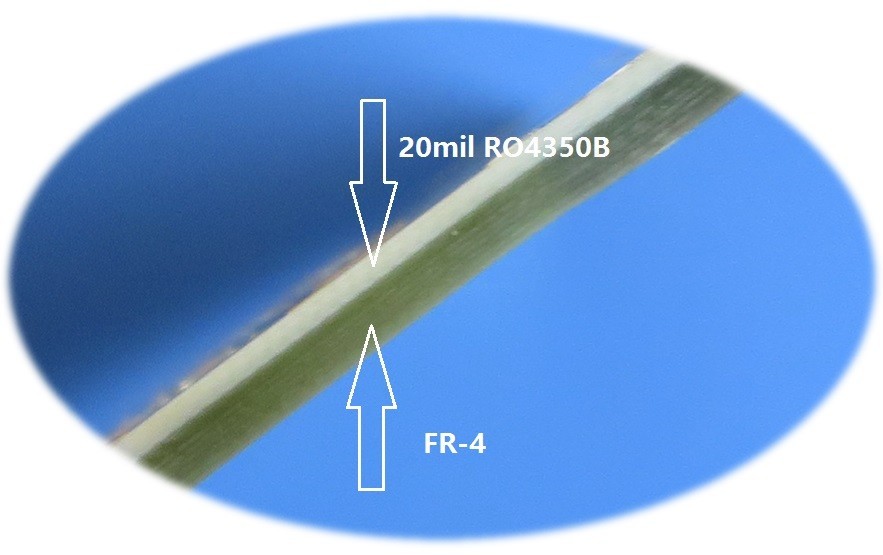

A seguito dell'immagine ingrandetta è osservato dal lato.

Il PWB ibrido ad alta frequenza 6-Layer ha mescolato il PWB su 20mil 0.508mm RO4350B e FR-4 con cieco via 1

Quello secondo è utilizzato nel ripetitore del segnale. Ha usato i due centri di 20mil RO4350B dal lato superiore e dal lato inferiore. Vedi l'accatastamento qui sotto.

Il PWB ibrido ad alta frequenza 6-Layer ha mescolato il PWB su 20mil 0.508mm RO4350B e FR-4 con cieco via 2

Le specifiche sono come segue:

Materiale di base: RO4350B 20mil + FR4

Conteggio di strato: 6 strati

Tipo: Ciechi via L1-L2, L5-L6

Formato: 100mm x 120mm = 1 tipo = 1 pezzo

Finitura superficia: Oro di immersione

Peso di rame: Μm esterno di strato 35| Μm interno di strato 35

Maschera della lega per saldatura | Leggenda: Verde | Bianco

Altezza finale del PWB: 1,8 millimetri

Norma: Classe 2 di IPC 6012

Imballaggio: 20 pannelli sono imballati per la spedizione.

Termine d'esecuzione: 20 giorni lavorativi

Durata di prodotto in magazzino: 6 mesi

Il PWB ibrido ad alta frequenza 6-Layer ha mescolato il PWB su 20mil 0.508mm RO4350B e FR-4 con cieco via 3

Le applicazioni del PWB ibrido di RO4350B sono ampie. Per esempio, LNA, convertitore dell'acquisizione dei dati del radar, spettro sparso, antenna 4G, trasmettitore, convertitore dell'acquisizione dei dati del radar, commutatori di rf e modulo ecc. del separatore.

I vantaggi di RO4350B PCBs ibrido sono elencati come sotto,

1) RO4350B esibisce una costante dielettrica stabile sopra una vasta gamma di frequenza;

2) Prestazione di integrità di segnale migliore sopra pila-UPS con tutto il bordo FR4;

3) Costo riduttore sopra pila-UPS con tutto il materiale con poche perdite;

4) Forte capacità del PWB con 8000 tipi di PWB al mese;

5) ISO9001, ISO14001, IATF16949 e l'UL qualificati hanno certificato la fabbrica fabbricante;

6) Nessun MOQ, basso costo per i prototipi e piccola quantità di funzionamenti;

Grazie per la vostra lettura. Siete benvenuto contattarci per le vostre indagini del PWB di rf.

La nostra capacità 2022 del PWB

Parametro	Valore
Conteggi di strato	1-32
Materiale del substrato	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (alto Tg S1000-2M, TU-872 SLK, TU-768, IT-180A ecc.), FR-4 alto CTI>600V; Polyimide, ANIMALE DOMESTICO; Il centro ecc. del metallo.
Dimensione massima	Prova volante: 900600mm, prova 460380mm, nessuna prova 1100*600mm del dispositivo
Tolleranza del profilo del bordo	±0.0059» (0.15mm)
Spessore del PWB	0,0157" - 0,3937" (0.40mm--10.00mm)
Tolleranza di spessore (T≥0.8mm)	±8%
Tolleranza di spessore (t<0.8mm)	±10%
Spessore di strato dell'isolamento	0,00295" - 0,1969" (0.075mm--5.00mm)
Pista minima	0,003" (0.075mm)
Spazio minimo	0,003" (0.075mm)
Spessore di rame esterno	35µm--420µm (1oz-12oz)
Spessore di rame interno	17µm--350µm (0.5oz - 10oz)
Luogo di perforazione (meccanico)	0,0059" - 0,25" (0.15mm--6.35mm)
Foro finito (meccanico)	0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (meccanico)	0,00295" (0.075mm)
Registrazione (meccanica)	0,00197" (0.05mm)
Allungamento	12:1
Tipo della maschera della lega per saldatura	LPI
Min Soldermask Bridge	0,00315" (0.08mm)
Min Soldermask Clearance	0,00197" (0.05mm)
Spina via il diametro	0,0098" - 0,0236" (0.25mm--0.60mm)
Tolleranza di controllo di impedenza	±10%
Finitura superficia	HASL, HASL SE, ENIG, latta dell'IMM, IMM AG, OSP, dito dell'oro
