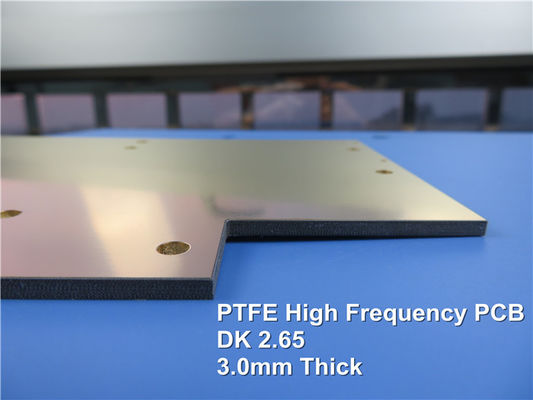

Il metallo ha basato il PWB ad alta frequenza sviluppato su 3.0mm PTFE con l'oro di immersione del rivestimento 1.0oz per il dispositivo radiofonico

Il metallo ha basato il PWB ad alta frequenza sviluppato su 3.0mm PTFE con l'oro di immersione del rivestimento 1.0oz per il dispositivo radiofonico

  • Il metallo ha basato il PWB ad alta frequenza sviluppato su 3.0mm PTFE con l'oro di immersione del rivestimento 1.0oz per il dispositivo radiofonico
  • Il metallo ha basato il PWB ad alta frequenza sviluppato su 3.0mm PTFE con l'oro di immersione del rivestimento 1.0oz per il dispositivo radiofonico
Il metallo ha basato il PWB ad alta frequenza sviluppato su 3.0mm PTFE con l'oro di immersione del rivestimento 1.0oz per il dispositivo radiofonico
Dettagli:
Luogo di origine: La Cina
Marca: Bicheng Technologies Limited
Certificazione: UL
Numero di modello: BIC-107-V1.07
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: USD 9.99-99.99
Imballaggi particolari: Vuoto
Tempi di consegna: 10 GIORNI LAVORATIVI
Termini di pagamento: T/T, Western Union
Capacità di alimentazione: 50000 pezzi al mese
Contatto
Descrizione di prodotto dettagliata
Numero degli strati: 2 In vetro epossidico: PTFE F4B
Stagnola finale: 1 Oz Altezza finale del PWB: 3,0 millimetri ±10%
Finitura superficia: Oro di immersione Colore della maschera della lega per saldatura: Nero
Colore della leggenda componente: Bianco Prova: Spedizione priore della prova elettrica di 100%

Il metallo ha basato il PWB ad alta frequenza sviluppato sui laminati placcati di rame modificati del teflon di vetro del tessuto (PTFE) con il riempitore ceramico

(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



Il substrato basato metallo è una combinazione di metallo ha basato i materiali ad alta frequenza. Il medium intermedio è fatto dei materiali ad alta frequenza (come PTFE ed altri), un lato è ricoperto di stagnola di rame, l'altro lato è ricoperto di base bassa o di alluminio di rame. Il PWB ha fatto su questo genere di materiale modificato, noi può chiamarlo che il metallo ha basato il PWB ad alta frequenza.



Il metallo ha basato il PWB ad alta frequenza sviluppato su 3.0mm PTFE con l'oro di immersione del rivestimento 1.0oz per il dispositivo radiofonico 0



Parametri

La dk @ 10GHz & tolleranza: 2,20+/- 0,03

Cambiamento termico della dk (ppm/℃): -48

Tangente di perdita, Df@10GHz: 0,001

Conducibilità termica (W/mk): 0,35

Il TD (℃): 476

Coefficiente del ℃ di espansione termica -50℃ -260: X 40; Y45; Z98

Densità (g/cm3): 1,80

Volume Resisivity (Mohm.cm) 1x 10^8

Resistività di superficie (Mohm): 1 x 10^8

Assorbimento dell'umidità: 0,02

Forza di buccia (N/cm) (1oz): 20

Valutazione di infiammabilità: UL94 V0



La scheda di dati di F4BTMS ha modificato i laminati placcati di rame del teflon di vetro del tessuto (PTFE) con il riempitore ceramico

Designatore del substrato Composizione materiale/strato dielettrico Tipi La dk @ 10GHz & tolleranza Cambiamento termico della dk (ppm/℃) Tangente di perdita, Df@10GHz Conducibilità termica (W/mk) Il TD (℃) Coefficiente del ℃ di espansione termica -50℃ -260 (ppm/℃) Densità (g/cm3): Volume Resisivity (Mohm.cm) Resistività di superficie (Mohm) Assorbimento dell'umidità (%) Forza di buccia (N/cm) (1oz) Valutazione di infiammabilità
X Y Z
F4BTMS Vetro tessuto PTFE/Ceramic/Superfine F4BTMS220 2.20±0.03 -48 0,0010 0,35 476 40 45 98 1,80 1X108 1X108 0,02 20 V-0
F4BTMS294 2.94±0.04 -20 0,0012 0,58 490 10 12 22 2,25 1X108 1X108 0,03 12 V-0
F4BTMS300 3.00±0.04 -20 0,0013 0,58 490 10 11 22 2,28 1X108 1X108 0,04 12 V-0

Tipo di di base metallica: Alluminio, rame

Spessore di di base metallica: 1.0mm, 2.0mm, 3.0mm, 4.0mm

Rame basso: 0.5oz, 1oz



Spessore e dimensione F4BTMS

Designatore del substrato Spessore dielettrico standard (senza il rivestimento) e tolleranza Stagnola di rame disponibile Dimensione standard
F4BTMS 0.127mm (5mil) ±0.0127mm (0.5mil) 0.254mm (10mil) ±0.02mm (1mil) 0.508mm (20mil) ±0.03mm (1.19mil) 0.762mm (30mil) ±0.04mm (1.58mil) 1.016mm (40mil) ±0.05mm (2mil) 1.524mm (60mil) ±0.05mm (2mil) 3.05mm (120mil) ±0.1mm (4mil) 5.08mm (200mil) ±0.127mm (5mil) Lo spessore non standard è aumentato di 0.254mm (10mil). Più di 6.1mm (240mil), contattici prego. 0.5oz, 1oz, rame di ED, rame del rtf, rame di HVLP, RA Copper, rame di resistenza 50ῼ 305mm x 460mm (12" x 18") 460mm x 610mm (18" x 24") 500mm x 600mm (19,7» x 23,6") 915mm x 1220mm (36" x 48")



Il metallo ha basato il PWB ad alta frequenza sviluppato su 3.0mm PTFE con l'oro di immersione del rivestimento 1.0oz per il dispositivo radiofonico 1



La nostra capacità del PWB (metallo ha basato il PWB di rf)

Materiale del PWB: Rame modificato di PTFE placcato con il riempitore ceramico
Designatore: F4BTMS220
Costante dielettrica @ 10GHz: 2,2
Conteggio di strato: A un solo strato
Peso di rame: 0.5oz, 1oz
Spessore del PWB: 1.2mm - 9.0mm
0,047" - 0,354"
Maschera della lega per saldatura: Ecc. verde, rosso, nero, bianco, blu.
Dimensione del PWB: ≤400mm X 500mm
Finitura superficia: Rame nudo, HASL, ENIG, latta ecc. di immersione.



Il metallo ha basato il PWB ad alta frequenza sviluppato su 3.0mm PTFE con l'oro di immersione del rivestimento 1.0oz per il dispositivo radiofonico 2
