Casa ProdottiPWB ad alta temperatura

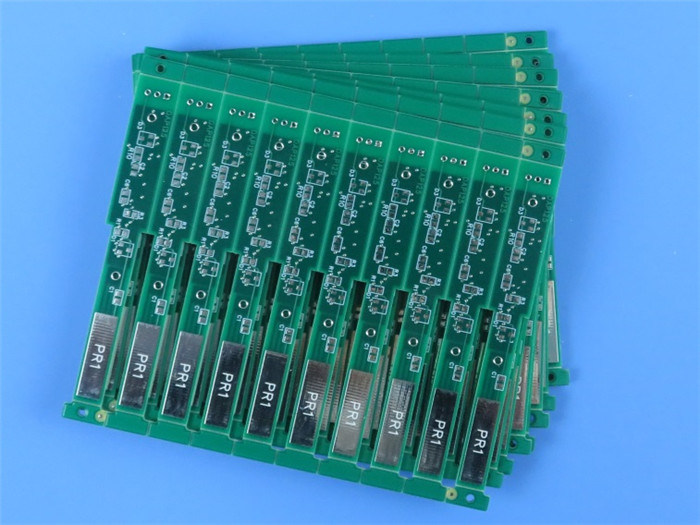

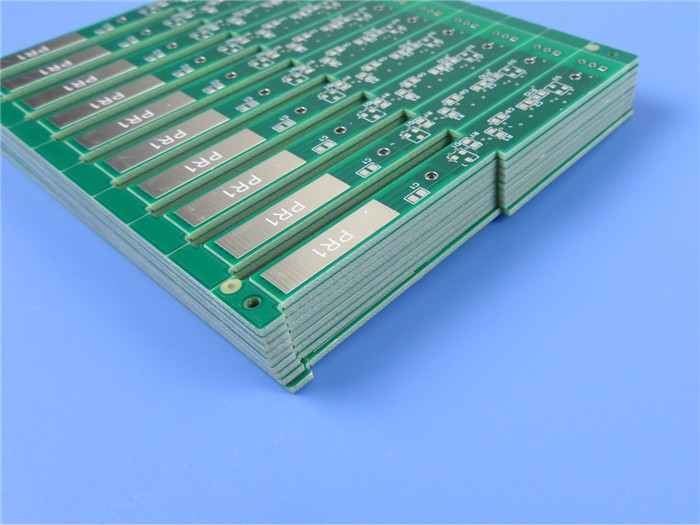

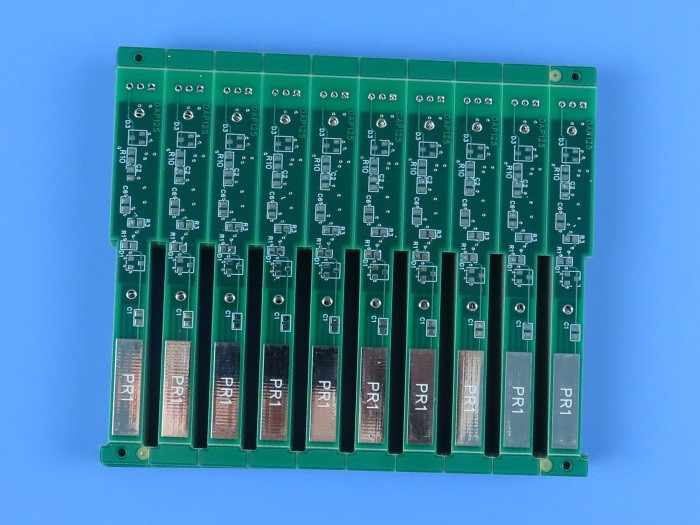

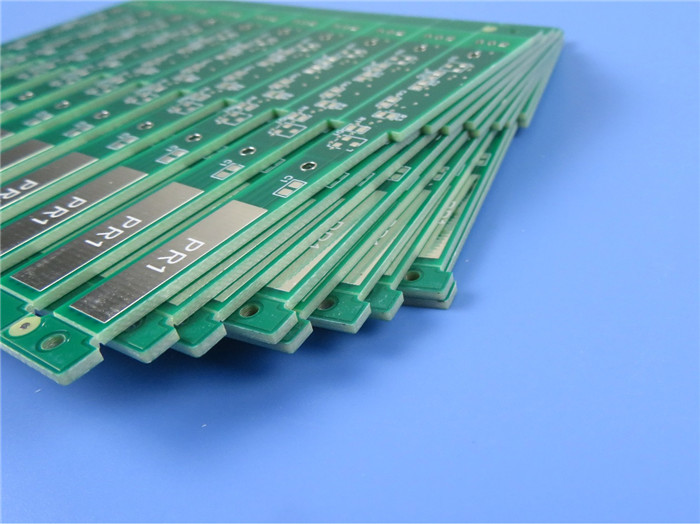

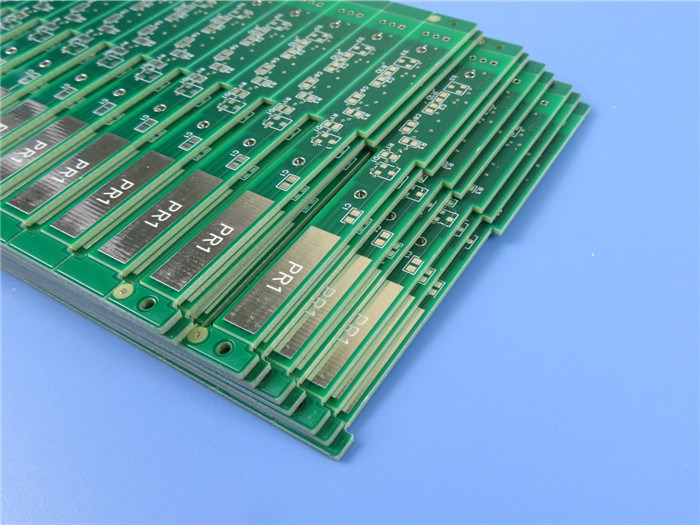

L'alto Tg ha stampato il circuito (PWB) fatto su S1000-2M With Immersion Gold e su controllo dell'impedenza di 90 ohm

L'alto Tg ha stampato il circuito (PWB) fatto su S1000-2M With Immersion Gold e su controllo dell'impedenza di 90 ohm

  • L'alto Tg ha stampato il circuito (PWB) fatto su S1000-2M With Immersion Gold e su controllo dell'impedenza di 90 ohm
  • L'alto Tg ha stampato il circuito (PWB) fatto su S1000-2M With Immersion Gold e su controllo dell'impedenza di 90 ohm
  • L'alto Tg ha stampato il circuito (PWB) fatto su S1000-2M With Immersion Gold e su controllo dell'impedenza di 90 ohm
  • L'alto Tg ha stampato il circuito (PWB) fatto su S1000-2M With Immersion Gold e su controllo dell'impedenza di 90 ohm
  • L'alto Tg ha stampato il circuito (PWB) fatto su S1000-2M With Immersion Gold e su controllo dell'impedenza di 90 ohm
L'alto Tg ha stampato il circuito (PWB) fatto su S1000-2M With Immersion Gold e su controllo dell'impedenza di 90 ohm
Dettagli:
Luogo di origine: La Cina
Marca: Bicheng Technologies Limited
Certificazione: UL
Numero di modello: BIC-505-V0.45
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: USD 2.99-9.99 PER PIECE
Imballaggi particolari: Vuoto
Tempi di consegna: 10 GIORNI LAVORATIVI
Termini di pagamento: T/T, Western Union
Capacità di alimentazione: 45000 pezzi al mese
Contatto
Descrizione di prodotto dettagliata
Numero degli strati: 6 In vetro epossidico: S1000-2M
Stagnola finale: 1,5 Oz Altezza finale del PWB: 1,6 millimetri ±10%
Finitura superficia: HASL SE Colore della maschera della lega per saldatura: Verde
Colore della leggenda componente: Bianco Prova: Spedizione priore della prova elettrica di 100%

L'alto Tg ha stampato il circuito (PWB) fatto su S1000-2M With Immersion Gold e su controllo dell'impedenza di 90 ohm

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



Breve introduzione

Ciò è un tipo di alto PWB di Tg con l'impedenza differenziale sullo strato 3 a 6mil/7mil, 6mil/10mil; e strato 4 alla pista 7mil/7mil e 6mil/7mil/lacuna. È fatto sul rendimento elevato e su CTE basso FR-4 S1000-2M. È un bordo di 6 strati con un rame da 1 oncia ogni strato, ricoprente di livello di saldatura dell'aria calda (HASL) e maschera verde della lega per saldatura. Ha fornito dal singolo bordo con V tagliato. 25 bordi sono imballati per la spedizione.



Applicazioni

Computer

Comunicazioni

Elettronica automobilistica ecc.



L'alto Tg ha stampato il circuito (PWB) fatto su S1000-2M With Immersion Gold e su controllo dell'impedenza di 90 ohm 0



Parametri del PWB

Oggetto Descrizione Requisito Reale Risultato
1. Laminato Tipo materiale FR-4 S1000-2M FR-4 S1000-2M CRNA
Tg 170 170 CRNA
Fornitore SHENGYI SHENGYI CRNA
Spessore 1.6±10% millimetro 1.63-1.68mm CRNA
spessore 2.Plating Parete del foro 25µm 30.17µm CRNA
Rame esterno 35µm 41.09µm CRNA
Rame interno 30µm 33.69µm CRNA
maschera 3.Solder Tipo materiale TAIYO/PSR-2000GT600D TAIYO/PSR-2000GT600D CRNA
Colore Verde Verde CRNA
Rigidità (prova della matita) 4Hosopra 5H CRNA
S/M Thickness µmdel10 20.11µm CRNA
Posizione Entrambi i lati Entrambi i lati CRNA
4. Segno componente Tipo materiale TAIYO/IJR-4000 MW300 IJR-4000 MW300 CRNA
Colore Bianco Bianco CRNA
Posizione C/S C/S CRNA
5. Maschera della lega per saldatura di Peelable Tipo materiale
Spessore
Posizione
6. Identificazione Segno dell'UL CRNA
Codice della data WWYY 0421 CRNA
Mark Location Lato della lega per saldatura Lato della lega per saldatura CRNA
7. Finitura superficia Metodo HASL senza piombo HASL senza piombo CRNA
Tin Thickness 3-6µm 4.06µm CRNA
Spessore del nichel
Spessore dell'oro
8. Normativeness RoHS 2015/863/EU direttivo APPROVAZIONE CRNA
PORTATA Direttiva /2006 1907 APPROVAZIONE CRNA
anello 9.Annular Linea larghezza minima (mil) 6mil 5.8mil CRNA
Min. Spacing (mil) 5mil 5.2mil CRNA
10.V-groove Angolo
Spessore residuo
11. Smussatura Angolo
Altezza
12. Funzione Prova elettrica PASSAGGIO di 100% PASSAGGIO di 100% CRNA
13. Aspetto Livello della classe di IPC Classe 2 di IPC-A-600J &6012D Classe 2 di IPC-A-600J &6012D CRNA
Ispezione visiva Classe 2 di IPC-A-600J &6012D Classe 2 di IPC-A-600J &6012D CRNA
Filo di ordito e torsione ≦0.7% 0,21% CRNA
14. Prova di affidabilità Prova del nastro Nessuna sbucciatura APPROVAZIONE CRNA
Prova solvente Nessuna sbucciatura APPROVAZIONE CRNA
Prova di Solderability 265 ±5℃ APPROVAZIONE CRNA
Prova di stress termico 288 ±5℃ APPROVAZIONE CRNA
Prova ionica di contaminazione del 1,56 µg/c 0.56µg/c㎡ CRNA


Misura del diametro del foro (unità: millimetro), tolleranza: PTH±0.075; NPTH±0.05

Codice del foro PTH Richiesto Valore reale Risultato
1 Y 0,375 0,375 0,400 0,400 0,375 CRNA
2 Y 0,500 0,500 0,550 0,525 0,525 CRNA
3 Y 0.7*2.4 0.7*2.4 0.7*2.41 0.69*2.4 0.7*2.4 CRNA
4 Y 0,625 0,625 0,600 0,625 0,600 CRNA
5 Y 0,725 0,725 0,725 0,750 0,725 CRNA
6 Y 0,900 0,925 0,900 0,900 0,900 CRNA
7 Y 1,000 1,000 0,950 0,975 1,000 CRNA
8 N 1,050 1,050 1,050 1,075 1,050 CRNA
9 Y 1,300 1,300 1,300 1,325 1,325 CRNA
10 Y 1,350 1,350 1,325 1,350 1,325 CRNA
11 Y 1,575 1,575 1,600 1,600 1,575 CRNA
12 Y 1,650 1,650 1,700 1,675 1,675 CRNA
13 Y 1,700 1,700 1,750 1,725 1,725 CRNA
14 Y 3,250 3,250 3,250 3,275 3,250 CRNA
15 Y 3,450 3,450 3,400 3,425 3,450 CRNA
16 Y 0.7*2.6 0.7*259 0.7*2.61 0.69*2.6 0.7*2.59 CRNA






Relazione sull'esperimento di impedenza

Campione NO. Strato Linea larghezza (mil) ±10% Linea spazio (mil) ±10% Tipo di impedenza Valore richiesto (ohm) Tolleranza Valore reale Risultato
Singola estremità Differenziale
1 L3 6,000 7,000   V 90,00 ±10% 93,59 CRNA
L3 6,000 10,000   V 100,00 ±10% 102,33 CRNA
L4 7,000 7,000   V 90,00 ±10% 88,99 CRNA
L4 6,000 7,000   V 90,00 ±10% 90,76 CRNA


L'alto Tg ha stampato il circuito (PWB) fatto su S1000-2M With Immersion Gold e su controllo dell'impedenza di 90 ohm 1
