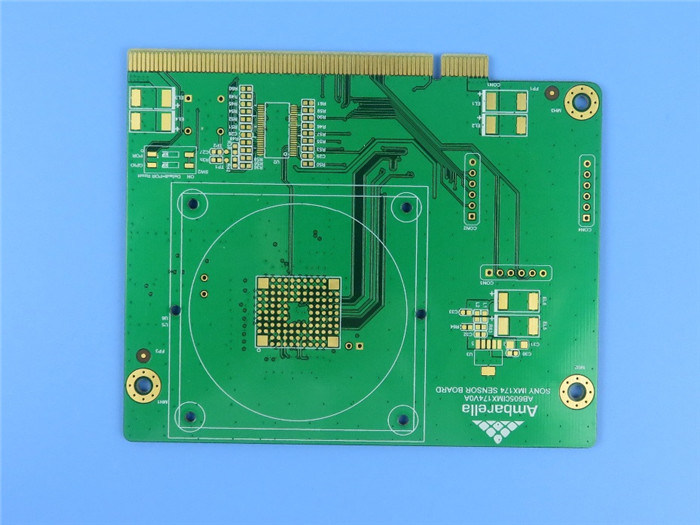

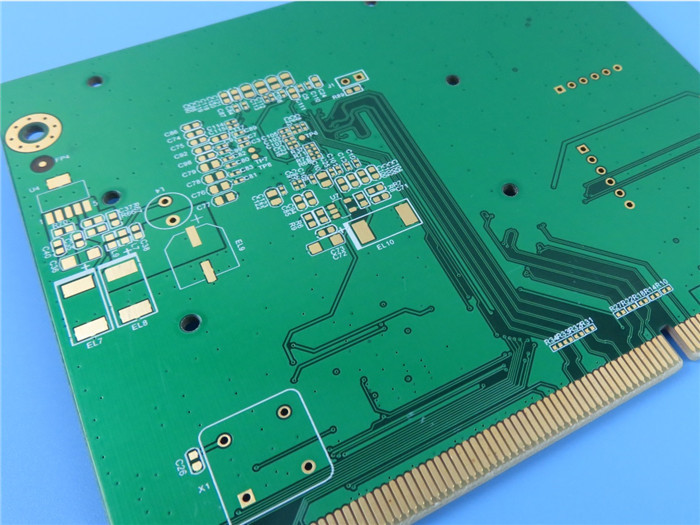

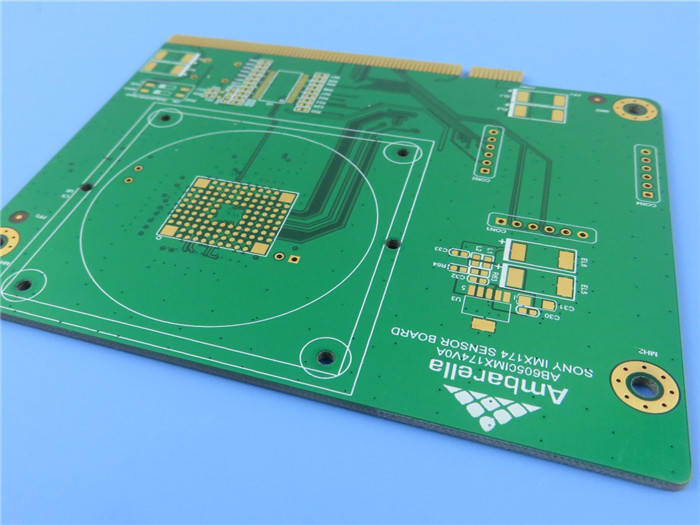

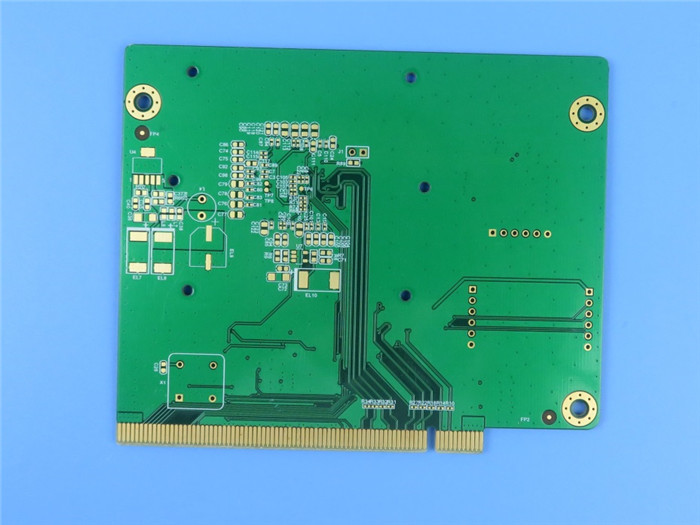

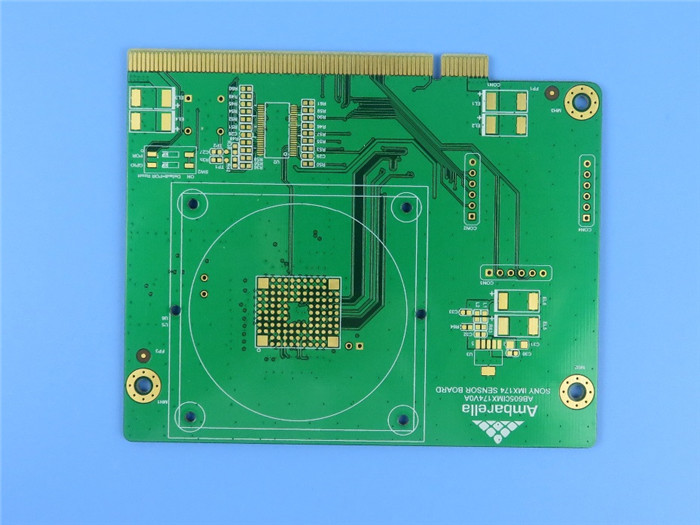

Il circuito stampato a più strati TU-883 (PWB) un PWB ad alta temperatura con poche perdite di 20 strati con l'impedenza ha controllato 90 OHM 50 OHM
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Breve introduzione
Ciò è un tipo di rendimento elevato che con poche perdite il PWB a più strati ha sviluppato sul centro del TU-883 di TUC con 20 strati di rame (PWB 20-layer). È inoltre un tipo di circuiti di HDI (N+1+N) con il trapano del laser di 0.1mm. Ciò è inoltre un tipo di PWB controllato dell'impedenza, 90 ohm e 50 ohm sono controllati sugli strati di ogni segnale con tolleranza di 10%. Le stagnole di rame sono di 1 oncia e la metà oncia ha usato alternatamente fra gli strati. L'intero PWB è 3.0mm spessi, con l'oro di immersione sui cuscinetti, sulla maschera verde della lega per saldatura e sul silkscreen bianco.
Applicazioni
Radiofrequenza
Superficie posteriore, computer a alto rendimento
Linecards, stoccaggio
Server, le Telecomunicazioni, stazione base, router dell'ufficio
Specifiche dettagliate
Oggetto | Descrizione | Reale | Risultato |
1. Laminato | Tipo materiale | TU-883 | CRNA |
Tg | ℃ 170 | CRNA | |
Fornitore | TUC | CRNA | |
Spessore | 2.8-3.1mm | CRNA | |
spessore 2.Plating | Parete del foro | 26.51µm | CRNA |
Rame esterno | 41.09µm | CRNA | |
Rame interno | 15µm/31µm | CRNA | |
maschera 3.Solder | Tipo materiale | TAIYO/PSR-2000GT600D | CRNA |
Colore | Verde | CRNA | |
Rigidità (prova della matita) | 5H | CRNA | |
S/M Thickness | 20.11µm | CRNA | |
Posizione | Entrambi i lati | CRNA | |
4. Segno componente | Tipo materiale | IJR-4000 MW300 | CRNA |
Colore | Bianco | CRNA | |
Posizione | C/S, S/S | CRNA | |
5. Maschera della lega per saldatura di Peelable | Tipo materiale | / | |
Spessore | / | ||
Posizione | / | ||
6. Identificazione | Segno dell'UL | SÌ | CRNA |
Codice della data | 2921 | CRNA | |
Mark Location | Lato della lega per saldatura | CRNA | |
7. Finitura superficia | Metodo | Oro di immersione | CRNA |
Spessore del nichel | 4.06µm | CRNA | |
Spessore dell'oro | 0.056µm | CRNA | |
8. Normativeness | RoHS | 2015/863/EU direttivo | CRNA |
PORTATA | Direttiva /2006 1907 | CRNA | |
anello 9.Annular | Linea larghezza minima (mil) | 4.8mil | CRNA |
Min. Spacing (mil) | 5.2mil | CRNA | |
10.V-groove | Angolo | / | |
Spessore residuo | / | ||
11. Smussatura | Angolo | / | |
Altezza | / | ||
12. Funzione | Prova elettrica | PASSAGGIO di 100% | CRNA |
13. Aspetto | Livello della classe di IPC | Classe 2 di IPC-A-600J &6012D | CRNA |
Ispezione visiva | Classe 2 di IPC-A-600J &6012D | CRNA | |
Filo di ordito e torsione | 0,21% | CRNA | |
14. Prova di affidabilità | Prova del nastro | Nessuna sbucciatura | CRNA |
Prova solvente | Nessuna sbucciatura | CRNA | |
Prova di Solderability | 265 ±5℃ | CRNA | |
Prova di stress termico | 288 ±5℃ | CRNA | |
Prova ionica di contaminazione | 0.56µg/c㎡ | CRNA |
