Descrizione di prodotto dettagliata
Numero degli strati: 1 strato, 2 strati, tipo a più strati e ibrido (misto) In vetro epossidico: RO4350B Rogers
Stagnola finale: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) Altezza finale del PWB: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Finitura superficia: Rame nudo, HASL, ENIG, argento, OSP, ecc. Colore della maschera della lega per saldatura: Ecc. verde, nero, blu, giallo, rosso.
Colore della leggenda componente: Ecc. verde, nero, blu, giallo, rosso. Prova: Spedizione priore della prova elettrica di 100%

Ciao ognuno,

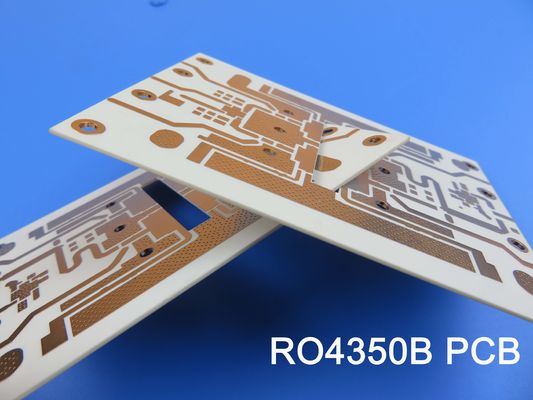

Oggi, stiamo andando introdurre il PWB ad alta frequenza sviluppato sui laminati di RO4350B.



RO4350B è di un laminato ripieno di ceramica della resina dell'idrocarburo di rinforzo tessuto di vetro da Rogers Corporation, che ha proprietà elettriche molto simili al materiale del panno di vetro di PTFE/fabric e la sua lavorabilità è simile al materiale panno di vetro/dell'epossiresina.



La ragione per usando i laminati di RO4350B

1. Prestazione ad alta frequenza superiore

I materiali di RO4350B sono laminati riempiti ceramici dell'idrocarburo, non PTFE che sono destinati per offrire la prestazione ad alta frequenza superiore.



2. Perdita dielettrica bassa

Con poche perdite provoca la prestazione elettrica eccellente e permette le applicazioni con le alte frequenze operative.



3. Proprietà elettriche stabili contro frequenza

Il materiale di RO4350B possiede le proprietà dei circuiti di a microonde di rf, delle reti di corrispondenza e delle linee di trasmissione controllate dell'impedenza.



4. Coefficiente termico basso della costante dielettrica

Ciò permette che il RO4350B esibisca la stabilità dimensionale eccellente, una proprietà stata necessaria per le costruzioni a più strati dielettriche miste di PCBs ed i fori metallizzati affidabili.



5. Costo

I laminati di RO4350B possono essere fabbricati facendo uso dei processi standard FR-4, non richiedono speicalized via i prcoesses della preparazione, possono essere elaborati dai sistemi di trasporto automatizzati e dalle attrezzature di sfregatura utilizzati per la preparazione della superficie di rame. Questo le proprietà la permettono possono utilizzare nella fabbricazione del volume ed ottenere in modo competitivo valutate.



Capacità del PWB

Il doppio ha parteggiato circuiti su RO4350B è disponibile in vari spessori, quali 10mil, 20mil, 30mil e 60mil. Ha utilizzato in varia microonda tipica e non tradizionale/radiofrequenza delle applicazioni, quali le antenne della stazione base, l'attenuatore, gli amplificatori di potenza, il RFID, il radar ed i sensori ecc.



Materiale del PWB: Laminati ceramici dell'idrocarburo rinforzato con vetro
Codice: Rogers RO4350B
Costante dielettrica: 3,48 ±0.05 (processo)
3,65 (progettazione)
Conteggio di strato: 1 strato, 2 strati, tipo a più strati e ibrido (misto)
Peso di rame: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Spessore del PWB: 10mil (0.254mm), 20mil (0.508mm)
30mil (0.762mm), 60mil (1.524mm)
Dimensione del PWB: ≤400mm X 500mm
Maschera della lega per saldatura: Ecc. verde, nero, blu, giallo, rosso.
Finitura superficia: Rame nudo, HASL, ENIG, argento, OSP, ecc.



PWB a più strati

Il PWB a più strati di RO4350B è principalmente quattro-strato, sei-strato ed otto-strato ed alcuni sono progettati come tre-strato (quattro-strato falso), lo cinque-strato (sei-strato falso) ecc.



PWB ad alta frequenza di RO4350B 0





PWB ibrido

Per comprimere il costo di produzione senza ridurre la perdita del segnale nell'ambiente ad alta frequenza, il materiale della fibra di vetro FR-4 è mescolato con RO4350B in circuito a più strati. Il materiale ad alta frequenza è utilizzato nello strato del segnale ed il materiale della fibra di vetro FR-4 è utilizzato in altri strati.



PWB ad alta frequenza di RO4350B 1



PWB DI RO4350B

Il colore di base del PWB di RO4350B è bianco.

PWB ad alta frequenza di RO4350B 2



Ci specializziamo dentro per fornirgli il prototipo, i piccoli lotti ed il servizio di fabbricazione in serie.



Se avete qualunque requisiti di questo genere di PWB, senta libero prego per contattarci.



Grazie per la vostra lettura.



Appendice: Proprietà tipiche di RO4350B

Proprietà RO4350B Direzione Unità Circostanza Metodo di prova
Costante dielettrica, εProcess 3.48±0.05 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 ha premuto Stripline
Costante dielettrica, εDesign 3,66 Z   8 - 40 gigahertz Metodo di lunghezza di fase differenziale
Dissipazione Factortan, δ 0,0037
0,0031
Z   10 GHz/23℃
2,5 GHz/23℃
IPC-TM-650 2.5.5.5
Coefficiente termico di ε +50 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Resistività di volume 1,2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Resistività di superficie 5,7 x109   COND A IPC-TM-650 2.5.17.1
Forza elettrica 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020") IPC-TM-650 2.5.6.2
Modulo di tensione 16.767 (2.432)
14.153 (2.053)
X
Y
MPa (ksi) RT ASTM D 638
Resistenza alla trazione 203 (29,5)
130 (18,9)
X
Y
MPa (ksi) RT ASTM D 638
Resistenza alla flessione 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Stabilità dimensionale <0> X, Y mm/m
(mil/pollice)
dopo etch+E2/150℃ IPC-TM-650 2.4.39A
Coefficiente di espansione termica 10
12
32
X
Y
Z
ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA IPC-TM-650 2.4.24.3
Il TD 390   ℃ TGA   ASTM D 3850
Conducibilità termica 0,69   W/M/oK 80℃ ASTM C518
Assorbimento dell'umidità 0,06   % 48hours immersione 0,060"
temperatura 50℃ del campione
ASTM D 570
Densità 1,86   gm/cm3 23℃ ASTM D 792
Buccia di rame Stength 0,88
(5,0)
  N/mm
(pli)
dopo il galleggiante della lega per saldatura 1 oncia.
Stagnola di EDC
IPC-TM-650 2.4.8
Infiammabilità (3) V-0       UL 94
Processo senza piombo compatibile
