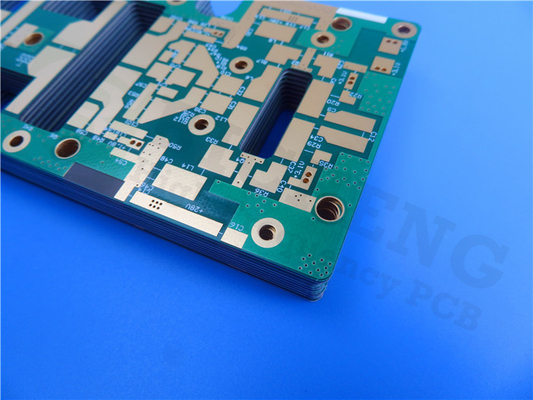

Bordo ad alta frequenza del PWB del circuito stampato di Rogers RT/duroid 5870 RT5870

Bordo ad alta frequenza del PWB del circuito stampato di Rogers RT/duroid 5870 RT5870

  • Bordo ad alta frequenza del PWB del circuito stampato di Rogers RT/duroid 5870 RT5870
  • Bordo ad alta frequenza del PWB del circuito stampato di Rogers RT/duroid 5870 RT5870
  • Bordo ad alta frequenza del PWB del circuito stampato di Rogers RT/duroid 5870 RT5870
  • Bordo ad alta frequenza del PWB del circuito stampato di Rogers RT/duroid 5870 RT5870
Bordo ad alta frequenza del PWB del circuito stampato di Rogers RT/duroid 5870 RT5870
Dettagli:
Luogo di origine: La Cina
Marca: Bicheng Technologies Limited
Certificazione: UL
Numero di modello: BIC-0090-V1.30
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: USD 9.99-99.99
Imballaggi particolari: Vuoto
Tempi di consegna: 10 GIORNI LAVORATIVI
Termini di pagamento: T/T, Western Union
Capacità di alimentazione: 50000 pezzi al mese
Contatto
Descrizione di prodotto dettagliata
Numero degli strati: 1 strato, 2 strati, multistrato, tipo ibrido (misto) In vetro epossidico: PWB di RT/duroid 5870
Stagnola finale: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) Heig1.0-5.0mmht finale del PWB: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Finitura superficia: Rame nudo, HASL, ENIG, Argento, OSP, ecc. Colore della maschera della lega per saldatura: Ecc. verde, nero, blu, giallo, rosso.
Colore della leggenda componente: Ecc. verde, nero, blu, giallo, rosso. Prova: Spedizione priore della prova elettrica di 100%

Ciao ognuno,

Oggi, introduciamo il PWB ad alta frequenza sviluppato sui laminati di RT/duroid 5870.



RT/duroid 5870 è microfiber di vetro ha rinforzato il composto di PTFE di Rogers Corporation, che è progettato per l'esigenza delle applicazioni dei circuiti della microstriscia e di stripline.



Bordo ad alta frequenza del PWB del circuito stampato di Rogers RT/duroid 5870 RT5870 0



Vediamo le ragioni per usando il materiale di RT/duroid 5870.

1) I microfibers a caso orientati provocano l'uniformità costante dielettrica eccezionale.

2) La costante dielettrica dei laminati di RT/duroid 5870 è uniforme dal pannello al pannello ed è costante sopra un'ampia gamma di frequenza.

3) Il suo fattore di dissipazione basso estende l'utilità dei laminati di RT/duroid 5870 alla banda Ku e sopra.

4) Progettato per l'applicazione di stripline e della microstriscia



Capacità del PWB (RT/duroid 5870)

Materiale del PWB: Composti di PTFE di rinforzo microfiber di vetro
Designatore: RT/duroid 5870
Costante dielettrica: 2,33 ±0.02 (processo)
2,33 (progettazione)
Conteggio di strato: 1 strato, 2 strati, tipo a più strati e ibrido (misto)
Peso di rame: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Spessore del PWB: 10mil (0.254mm), 20mil (0.508mm)
31mil (0.787mm), 62mil (1.575mm)
Dimensione del PWB: ≤400mm X 500mm
Maschera della lega per saldatura: Ecc. verde, nero, blu, giallo, rosso.
Finitura superficia: Rame nudo, HASL, ENIG, latta di immersione, OSP.




RT/duroid 5870 è usato spesso in doppio PWB parteggiato, PWB a più strati e PCB.It ibrido è disponibile in vari spessori per il doppio PWB parteggiato, quali 10mil, 20mil, 31mil e 62mil. Le finiture superfice sono rame nudo, HASL, ENIG, dente di immersione e OSP per opzione.

Bordo ad alta frequenza del PWB del circuito stampato di Rogers RT/duroid 5870 RT5870 1



Le applicazioni tipiche sono circuiti di stripline e della microstriscia, antenna a banda larga di linea aerea commerciale, sistemi del radar, le applicazioni dell'onda di millimetro, antenna radiofonica digitale punto a punto ecc.



Bordo ad alta frequenza del PWB del circuito stampato di Rogers RT/duroid 5870 RT5870 2

Il colore di base del PWB di RT/duroid 5870 è nero.



Ci specializziamo nel fornirgli il prototipo, i piccoli lotti ed il servizio di fabbricazione in serie. Se avete qualunque domande, senta libero prego per contattarci.

Grazie per la vostra lettura.











Appendice: Valore tipico di RT/duroid 5870



Proprietà RT/duroid 5870 Direzione Unità Circostanza Metodo di prova
Costante dielettrica, εProcess 2,33
spec. 2.33±0.02.
Z N/A C24/23/50
C24/23/50
1 megahertz IPC-TM-650 2.5.5.3
10 gigahertz IPC-TM 2.5.5.5
Costante dielettrica, εDesign 2,33 Z N/A 8GHz a 40 gigahertz Metodo di lunghezza di fase differenziale
Fattore di dissipazione, tanδ 0,0005
0,0012
Z N/A C24/23/50
C24/23/50
1 megahertz IPC-TM-650 2.5.5.3
10 gigahertz IPC-TM 2.5.5.5
Coefficiente termico di ε -115 Z ppm/℃ -50 di℃to 150 IPC-TM-650 2.5.5.5
Resistività di volume 2 x 107 Z Mohm cm C/96/35/90 ASTM D 257
Resistività di superficie 3 x 107 Z Mohm C/96/35/90 ASTM D 257
Calore specifico 0,96 (0,23) N/A j/g/k
(cal/g/c)
N/A Calcolato
Modulo di tensione Prova a 23 Prova a 100 N/A MPa (kpsi) ASTM D 638
1300(189) 490(71) X
1280(185) 430(63) Y
Ultimo sforzo 50 (7,3) 34 (4,8) X
42 (6,1) 34 (4,8) Y
Ultimo sforzo 9,8 8,7 X %
9,8 8,6 Y
Modulo compressivo 1210(176) 680(99) X MPa (kpsi) ASTM D 695
1360(198) 860(125) Y
803(120) 520(76) Z
Ultimo sforzo 30 (4,4) 23 (3,4) X
37 (5,3) 25 (3,7) Y
54 (7,8) 37 (5,3) Z
Ultimo sforzo 4 4,3 X %
3,3 3,3 Y
8,7 8,5 Z
Assorbimento dell'umidità 0,02 N/A % 0,62" (1.6mm) D48/50 ASTM D 570
Conducibilità termica 0,22 Z W/m/k 80 ASTM C 518
Coefficiente di espansione termica 22
28
173
X
Y
Z
ppm/℃ 0-100℃ IPC-TM-650 2.4.41
Il TD 500 N/A TGA N/A ASTM D 3850
Densità 2,2 N/A gm/cm3 N/A ASTM D 792
Buccia di rame 27,2 (4,8) N/A Pli (N/mm) stagnola di 1oz (35mm) EDC
dopo il galleggiante della lega per saldatura
IPC-TM-650 2.4.8
Infiammabilità V-0 N/A N/A N/A UL 94
Processo senza piombo compatibile N/A N/A N/A N/A
