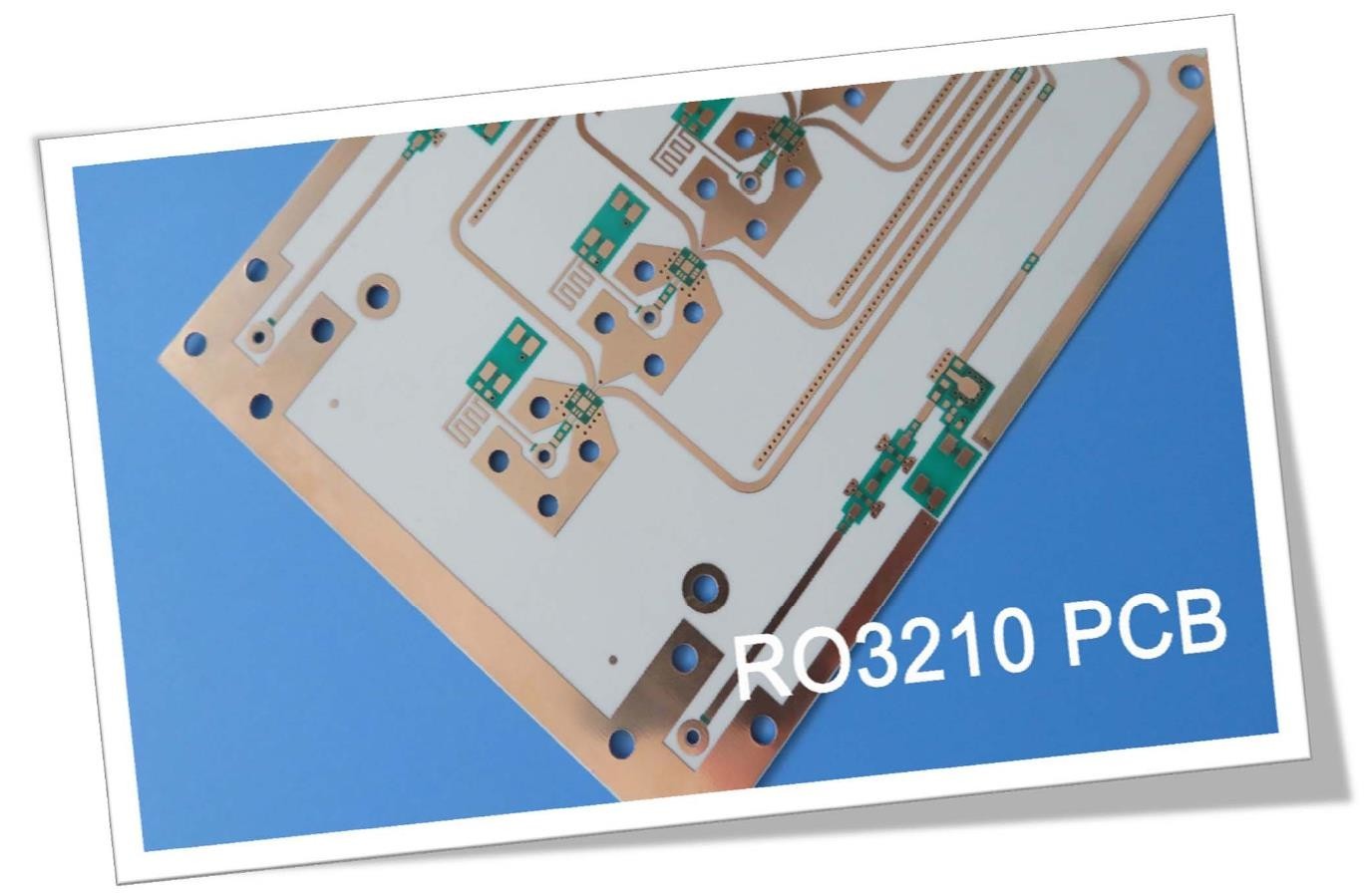

PWB ad alta frequenza del PWB RO3210 di Rogers 3210
Ciao ognuno,
Oggi stiamo parlando di RO3210 PCBs ad alta frequenza.
I laminati ad alta frequenza del circuito RO3210 sono di laminati ripieni di ceramica di rinforzo con vetroresina tessuta. Il materiale RO3210 è stato progettato come estensione dei materiali ad alta frequenza del circuito di serie RO3000 con una caratteristica di distinzione-- stabilità meccanica migliore.
Le caratteristiche ed i benefici sono come segue:
1. Il rinforzo di vetro tessuto, migliora la rigidità per il trattamento più facile.
2, la prestazione elettrica e meccanica uniforme, sono ideali per la struttura ad alta frequenza a più strati complessa.
3. Partite basse di coefficiente di espansione dell'in-aereo da ramare, che è affidabile per le assemblee montate di superficie; quale è adatto ad uso con le progettazioni ibride del bordo a più strati a resina epossidica.
4. Stabilità dimensionale eccellente, risultati negli alti rendimenti di produzione.
5. La scorrevolezza di superficie, tiene conto la linea più fine tolleranza incisione.
Capacità del PWB
| Materiale del PWB: |
Di laminati ripieni di ceramica |
| Designazione: |
RO3210 |
| Costante dielettrica: |
10,2 ±0.5 (processo) |
| 10,8 (progettazione) |
| Conteggio di strato: |
2 strati, PWB a più strati e ibrido |
| Peso di rame: |
0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Spessore del PWB: |
25mil (0.635mm), 50mil (1.27mm) |
| Dimensione del PWB: |
≤400mm X 500mm |
| Maschera della lega per saldatura: |
Ecc. verde, nero, blu, giallo, rosso. |
| Finitura superficia: |
Rame nudo, HASL, ENIG, OSP ecc… |
| |
|
Il doppio strato RO3210 che PCBs ad alta frequenza è disponibile con 0.5oz a 2oz ha finito di rame, la dimensione spessa e massima 400mm di 1.3mm e di 0.7mm da 500mm, la finitura superficia con rame nudo, il livellamento dell'aria calda, l'oro ecc. di immersione.
Applicazioni tipiche
1. Sistemi di prevenzione delle collisioni automobilistici.
2. Antenne satellitari globali automobilistiche di posizioni
3. Infrastruttura della stazione base
4. Datalink sui sistemi di cavo
5. Satellite diretto di radiodiffusione
6. LMDS e wireless a banda larga
7. Antenne della toppa della microstriscia per le comunicazioni senza fili
8. Superfici posteriori di potere
9. Lettori del contatore a distanza
10. Sistemi di telecomunicazioni senza fili
Il colore di base del PWB RO3210 è bianco.
Il processo di fabbricazione del PWB ad alta frequenza RO3210 è simile al PWB di PTFE standard, in modo da è adatto a processo di fabbricazione del volume che vince il mercato vantaggioso.
Se avete tutte le domande, senta libero prego per contattarci.
Grazie per la vostra lettura.
Appendice
Scheda di dati del materiale ad alta frequenza del circuito RO3210
| Valore tipico RO3210 |
| Proprietà |
RO3210 |
Direzione |
Unità |
Circostanza |
Metodo di prova |
| Costante dielettrica, processo del ε |
10.2±0.5 |
Z |
|
10 gigahertz 23℃ |
IPC-TM-650 2.5.5.5 ha premuto Stripline |
| Costante dielettrica, progettazione del ε |
10,8 |
Z |
|
8GHz a 40 gigahertz |
Metodo di lunghezza di fase differenziale |
| Fattore di dissipazione, tanδ |
0,0027 |
Z |
|
10 gigahertz 23℃ |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
-459 |
Z |
ppm/℃ |
10 gigahertz 0℃to 100℃ |
IPC-TM-650 2.5.5.5 |
| Stabilità dimensionale |
0,8 |
X, Y |
mm/m |
COND A |
ASTM D257 |
| Resistività di volume |
103 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistività di superficie |
103 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Modulo di tensione |
579
517 |
MD
CMD |
kpsi |
23℃ |
ASTM D 638 |
| Assorbimento di acqua |
<0.1 |
- |
% |
D24/23 |
IPC-TM-650 2.6.2.1 |
| Calore specifico |
0,79 |
|
j/g/k |
|
Calcolato |
| Conducibilità termica |
0,81 |
|
W/M/K |
80℃ |
ASTM C518 |
Coefficiente di espansione termica
(- 55 a 288℃) |
13
34 |
X, Y
Z |
ppm/℃ |
RH di 23℃/50% |
IPC-TM-650 2.4.4.1 |
| Il TD |
500 |
|
℃ |
TGA |
ASTM D3850 |
| Densità |
3 |
|
gm/cm3 |
|
|
| Forza di buccia di rame |
11 |
|
pli |
1oz, EDC dopo il galleggiante della lega per saldatura |
IPC-TM 2.4.8 |
| Infiammabilità |
V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
Sì |
|
|
|
|
