Luogo di origine: | La Cina |
Marca: | Bicheng Technologies Limited |
Certificazione: | UL |
Numero di modello: | BIC-XXXX-V1.29 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | USD 2.99-9.99 PER PIECE |
Imballaggi particolari: | Vuoto |
Tempi di consegna: | 10 GIORNI LAVORATIVI |
Termini di pagamento: | T/T, Western Union |
Capacità di alimentazione: | 45000 pezzi al mese |
Numero degli strati: | 1 strato, 2 strati, tipo a più strati e ibrido (misto) | In vetro epossidico: | TLX-0, TLX-9, TLX-8, TLX-7 e TLX-6 |
---|---|---|---|
Stagnola finale: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) | Heig1.0-5.0mmht finale del PWB: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
Finitura superficia: | Rame nudo, HASL, ENIG, argento, OSP, ecc. | Colore della maschera della lega per saldatura: | Ecc. verde, nero, blu, giallo, rosso. |
Colore della leggenda componente: | Ecc. verde, nero, blu, giallo, rosso. | Prova: | Spedizione priore della prova elettrica di 100% |
Ciao ognuno,

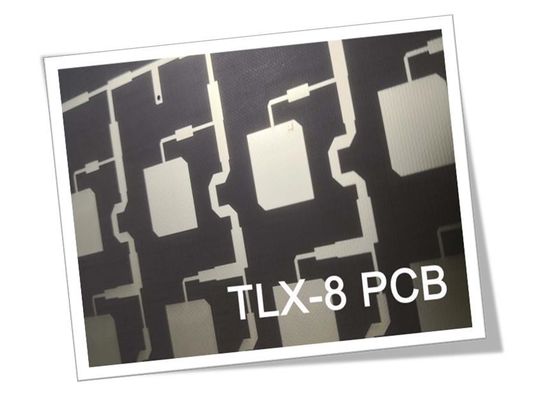

Oggi, stiamo andando parlare del PWB ad alta frequenza del telex.
Il telex è una serie di laminati della vetroresina di PTFE lanciati da Taconic Company. Offre l'affidabilità in una vasta gamma di applicazioni di rf. Questo materiale è versatile dovuto la sua gamma di 2,65 - di 2,45 dk. È adatto a microonda bassa PCBs di conteggio di strato.
In primo luogo vediamo i vantaggi da cui traiamo giovamento.
1. Dimensionale stabile:
Può sperimentare l'alto livello della vibrazione, quale il lancio dello spazio.
2. Proprietà termiche eccellenti:
Può avvertire l'esposizione ad alta temperatura, come lavoro in moduli del motore.
3. La dk costante e ben controllata dielettrica bassa e stabile.
2,45 di gamma - 2,65 a tolleranza +/--0,04
4. Assorbimento della bassa umidità
Subire gli ambienti severi estremi, come lavoro in mare
5. Grado ignifugo, Vo dell'UL 94
6. DF basso
Il telex è materiale ideale per uso nell'applicazione di quanto segue la lista dovuto la suoi ampia gamma della dk e rivestimento di rame disponibile e di spessore.
1. Sistemi del radar,
2. Comunicazioni via radio,
3. Attrezzatura di prova di microonda,
4. Dispositivi della trasmissione per microonde,
5. Antenne,
6. Miscelatori, separatori, filtri e combinatrici
Ci sono TLX-0, TLX-9, TLX-8, TLX-7 e TLX-6 nella famiglia del telex. Ha utilizzato spesso nel bordo a un solo strato, nella doppia finitura superficia del bordo ecc. di strato è pricipalmente con rame, il livello di aria calda e l'oro nudi di immersione.
La nostra capacità del PWB (serie del telex)
Materiale del PWB: | Vetroresina di PTFE |
Famiglia del telex (±0.04 costante dielettrico) | TLX-0 (DK=2.45) |
TLX-9 (DK=2.50) | |
TLX-8 (DK=2.55) | |
TLX-7 (DK=2.60) | |
TLX-6 (DK=2.65) | |
Conteggio di strato: | 1 strato, 2 strati, 4 strati. |
Peso di rame: | 0.5oz, 1oz, 2oz |
Spessore del PWB: | 0.5mm, 0.8mm, 1.0mm, |
1.5mm, 3.2mm | |
Dimensione del PWB: | ≤400mm X 500mm |
Finitura superficia: | Rame nudo, HASL, ENIG, latta ecc. di immersione. |
Il colore di base del PWB ad alta frequenza del telex è marrone e nero.
Ci specializziamo nel fornirgli il prototipo, i piccoli lotti ed il servizio di fabbricazione in serie. Se avete qualunque requisiti di questo genere di PWB, senta libero prego per contattarci.
Grazie per la vostra lettura.
Appendice: Valore tipico di TLX-8
Proprietà | Metodo di prova | Unità | Valore | Unità | Valore |
Gigahertz della dk @10 | IPC-650 2.5.5.3 | 2,55 | 2,55 | ||
Gigahertz di Df @1.9 | IPC-650 2.5.5.5 .1 | 0,0012 | 0,0012 | ||
Gigahertz di Df @10 | IPC-650 2.5.5.5 .1 | 0,0017 | 0,0017 | ||
Ripartizione dielettrica | IPC-650 2.5.6 | chilovolt | >45 | chilovolt | >45 |
Assorbimento dell'umidità | IPC-650 2.6.2.1 | % | 0,02 | % | 0,02 |
Resistenza alla flessione (MD) | ASTM D 709 | PSI | 28.900 | N/mm2 | |
Resistenza alla flessione (CD) | ASTM D 709 | PSI | 20.600 | N/mm2 | |
Resistenza alla trazione (MD) | ASTM D 902 | PSI | 35.600 | N/mm2 | |
Resistenza alla trazione (CD) | ASTM D 902 | PSI | 27.500 | N/mm2 | |
Allungamento a rottura (MD) | ASTM D 902 | % | 3,94 | % | 3,94 |
Allungamento a rottura (CD) | ASTM D 902 | % | 3,92 | % | 3,92 |
Modulo di Young (MD) | ASTM D 902 | kpsi | 980 | N/mm2 | |
Modulo di Young (CD) | ASTM D 902 | kpsi | 1.200 | N/mm2 | |
Modulo di Young (MD) | ASTM D 3039 | kpsi | 1.630 | N/mm2 | |
Il rapporto di Poisson | ASTM D 3039 | 0,135 | N/mm | ||
Buccia Stength (1 oz.ed) | IPC-650 2.4.8 Sec.5.2.2 (stress termico.) | Pollice di Ibs. /linear | 15 | N/mm | |
Buccia Stength (1 oz.RTF) | IPC-650 2.4.8 Sec.5.2.2 (stress termico.) | Pollice di Ibs. /linear | 17 | N/mm | |
Buccia Stength (½ oz.ed) | IPC-650 2.4.8.3 (temporaneo elevato.) | Pollice di Ibs. /linear | 14 | N/mm | |
Buccia Stength (½ oz.ed) | IPC-650 2.4.8 Sec.5.2.2 (stress termico.) | Pollice di Ibs. /linear | 11 | N/mm | |
Buccia Stength (1 oz.rolled) | IPC-650 2.4.8 Sec.5.2.2 (stress termico.) | Pollice di Ibs. /linear | 13 | N/mm | 2,1 |
Conducibilità termica | ASTM F433/ASTM 1530-06 | W/M*K | 0,19 | W/M*K | 0,19 |
Stabilità dimensionale (MD) | IPC-650 2.4.39 Sec.5.5 (dopo cuocia.) | mils/in. | 0,06 | mm/M | |
Stabilità dimensionale (CD) | IPC-650 2.4.39 Sec.5.4 (dopo cuocia.) | mils/in. | 0,08 | mm/M | |
Stabilità dimensionale (MD) | IPC-650 2.4.39 Sec.5.5 (stress termico.) | mils/in. | 0,09 | mm/M | |
Stabilità dimensionale (CD) | IPC-650 2.4.39 Sec.5.5 (stress termico.) | mils/in. | 0,1 | mm/M | |
Resistività di superficie | IPC-650 2.5.17.1 Sec.5.2.1 (temporaneo elevato.) | Mohm | 6,605 x 108 | Mohm | 6,605 x 108 |
Resistività di superficie | IPC-650 2.5.17.1 Sec.5.2.1 (umidità Cond.) | Mohm | 3,550 x 106 | Mohm | 3,550 x 106 |
Resistività di volume | IPC-650 2.5.17.1 Sec.5.2.1 (temporaneo elevato.) | Mohm/cm | 1,110 x 1010 | Mohm/cm | 1,110 x 1010 |
Resistività di volume | IPC-650 2.5.17.1 Sec.5.2.1 (umidità Cond.) | Mohm/cm | 1,046 x 1010 | Mohm/cm | 1,046 x 1010 |
CTE (ascissa) (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 21 | ppm/℃ | 21 |
CTE (asse y) (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 23 | ppm/℃ | 23 |
CTE (asse) di Z (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 215 | ppm/℃ | 215 |
Densità (peso specifico) | ASTM D 792 | g/cm3 | 2,25 | g/cm3 | 2,25 |
Il TD (perdita di peso di 2%) | IPC-650 2.4.24.6 (TGA) | ℃ | 535 | ℃ | |
Il TD (perdita di peso di 5%) | IPC-650 2.4.24.6 (TGA) | ℃ | 553 | ℃ | |
Valutazione di infiammabilità | UL-94 | V-0 | V-0 |
