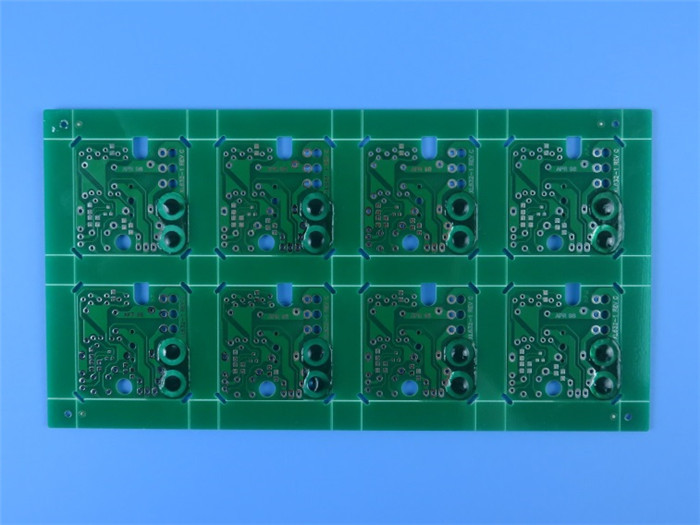

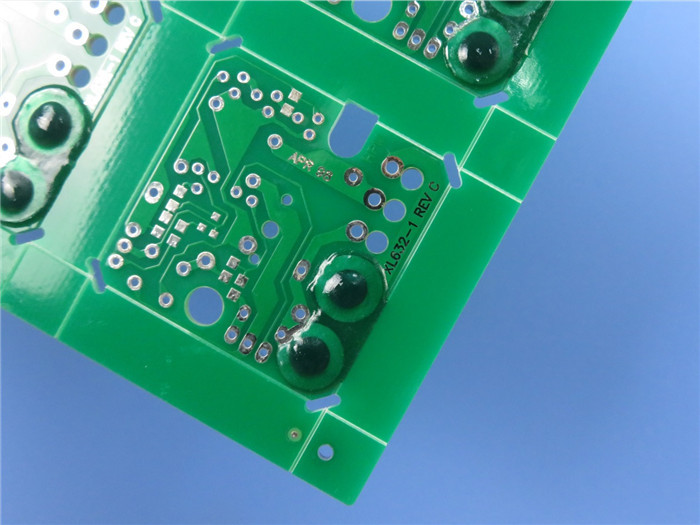

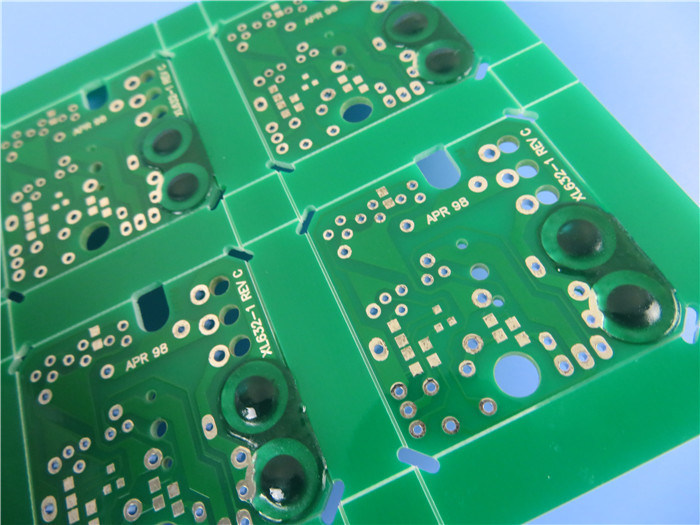

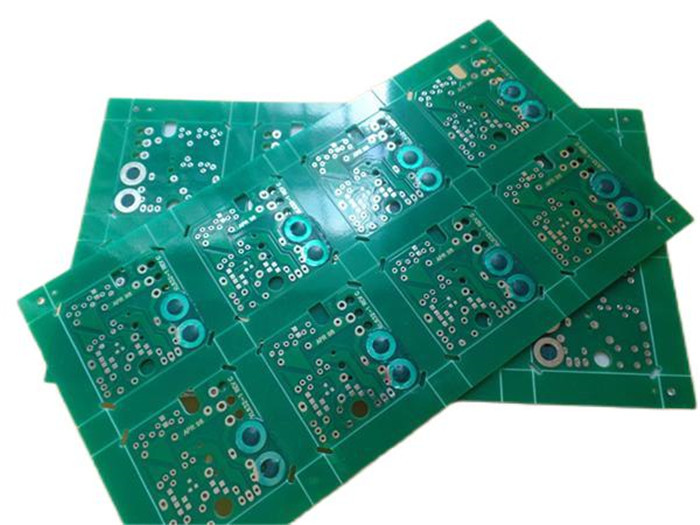

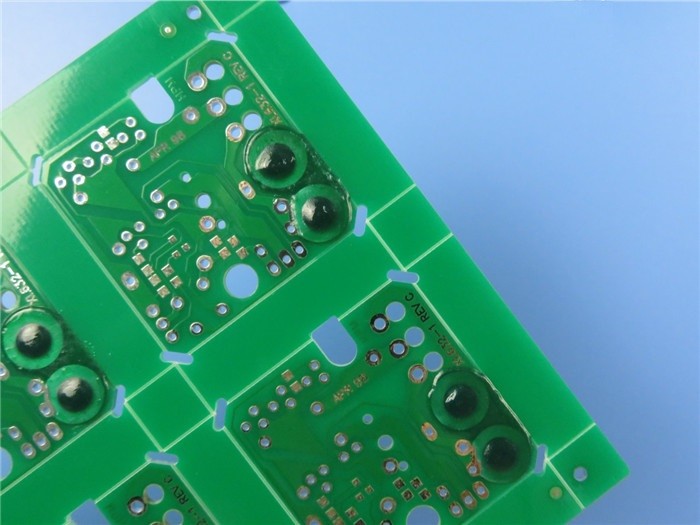

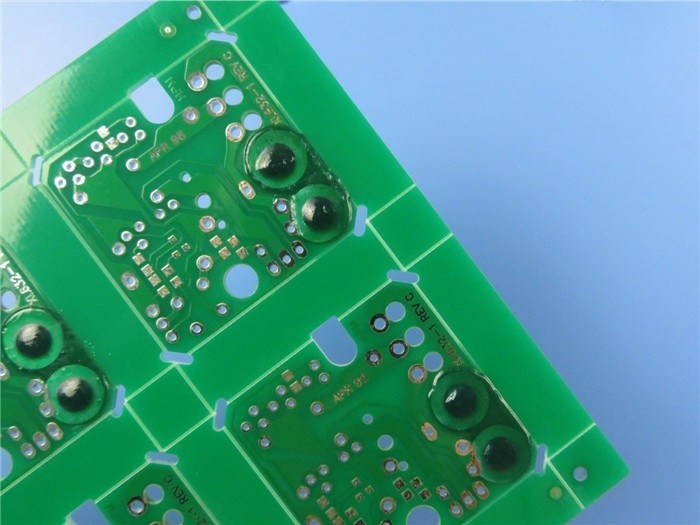

PWB con circuito parteggiato della maschera di Peelable il doppio sviluppato sul rivestimento HASL di Tg170 FR-4

PWB con circuito parteggiato della maschera di Peelable il doppio sviluppato sul rivestimento HASL di Tg170 FR-4

  • PWB con circuito parteggiato della maschera di Peelable il doppio sviluppato sul rivestimento HASL di Tg170 FR-4
  • PWB con circuito parteggiato della maschera di Peelable il doppio sviluppato sul rivestimento HASL di Tg170 FR-4
  • PWB con circuito parteggiato della maschera di Peelable il doppio sviluppato sul rivestimento HASL di Tg170 FR-4
  • PWB con circuito parteggiato della maschera di Peelable il doppio sviluppato sul rivestimento HASL di Tg170 FR-4
  • PWB con circuito parteggiato della maschera di Peelable il doppio sviluppato sul rivestimento HASL di Tg170 FR-4
PWB con circuito parteggiato della maschera di Peelable il doppio sviluppato sul rivestimento HASL di Tg170 FR-4
Dettagli:
Luogo di origine: La Cina
Marca: Bicheng Technologies Limited
Certificazione: UL
Numero di modello: BIC-453-V4.38
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: USD 9.99-99.99
Imballaggi particolari: Vuoto
Tempi di consegna: 10 giorni lavorativi
Termini di pagamento: T/T, Paypal
Capacità di alimentazione: 45000 pezzi al mese
Contatto
Descrizione di prodotto dettagliata
Materiale del bordo: FR-4 Spessore del bordo: 1,60 millimetro +/--0,16
Spessore di superficie del Cu: 1OZ Finitura superficia: HASL SE
Colore della maschera della lega per saldatura: Verde Colore del Silkscreen: Bianco
Funzione: Prova elettrica del passaggio di 100%

PWB con circuito parteggiato della maschera di Peelable il doppio sviluppato sul rivestimento HASL di Tg170 FR-4.

(I bordi dei circuiti stampati sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



1,1 descrizione generale

Ciò è un tipo di 2 strati del bordo del PWB sviluppato sul substrato di FR-4 Tg170 per l'applicazione di un commutatore di 8 porti. È spesso 1,6 millimetri con il silkscreen bianco sulla maschera verde della lega per saldatura e su HASL (Pb libero) sui cuscinetti. I grandi cuscinetti sullo strato superiore sono protetti dalle maschere di Peelable. Il materiale di base proviene da ITEQ che fornisce 8 sui bordi per pannello. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 25 pannelli sono imballati per la spedizione.



1,2 caratteristiche e benefici

Materiale standard industriale con l'alto Tg (175℃ da DSC) e l'affidabilità termica eccellente.

La bagnatura eccellente durante la saldatura e della componente può evitare la corrosione di rame.

Prova elettrica e prova ad alta tensione

Le capacità potenti del PWB sostengono il vostro reaearch e sviluppo, vendite e vendita.

Termine d'esecuzione rapido: 3-5 giorni

Tasso di reclamo del cliente: <1>



PWB con circuito parteggiato della maschera di Peelable il doppio sviluppato sul rivestimento HASL di Tg170 FR-4 0



1,3 specifiche del PWB

Numero degli strati 2
Tipo del bordo Doppio PWB parteggiato
Dimensione del bordo 146 x 96mm=8UP
Spessore del bordo 1,6 millimetro +/--0,16
Materiale del bordo FR-4
Fornitore materiale del bordo ITEQ
Valore di Tg del materiale del bordo 170℃

Spessore del Cu di PTH ≥20 um
Thicknes interni del Cu di Iayer N/A
Spessore di superficie del Cu 35 um (1oz)

Tipo della maschera della lega per saldatura e no. del modello. LPSM, PSR-2000GT600D, maschera di Peelable
Fornitore della maschera della lega per saldatura TAIYO
Colore della maschera della lega per saldatura Verde
Numero delle maschere della lega per saldatura 2
Spessore della maschera della lega per saldatura 14 um

Tipo di inchiostro del Silkscreen IJR-4000 MW300
Fornitore del Silkscreen TAIYO
Colore del Silkscreen Bianco
Numero del Silkscreen 1

Traccia di Mininum (mil) 11,5 mil
Gap minimo (mil) 6 mil

Finitura superficia Livello di saldatura dell'aria calda (HASL)
RoHS ha richiesto
Distorsione 0,19%

Prova dello shock termico Passaggio, 288±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica.
Prova di Solderablity Passaggio, 255±5℃, 5 secondi che bagnano area minimo 95%
Funzione Prova elettrica del passaggio di 100%
Esecuzione Conformità with la classe 2 di IPC-6012C & di IPC-A-600H
Tavola del trapano (millimetri) T1: 0,600
T2: 0,700
T3: 0,800
T4: 1,000
T5: 1,100
T6: 1,200
T7: 1,240
T8: 1,300
T9: 1,350
T10: 1,400



1,4 applicazioni

Router di WiFi

Inseguitore GPS

Cavo di batteria le luci

Componenti di elettronica

Inseguimento dell'automobile

Sistemi di Scada

Trasmettitore di GPS

CA al raddrizzatore di CC

CA ai convertitori di CC

Attrezzatura di prova



1,5 processo di fabbricazione del PWB di PTH a più strati (maschera di Peelable)

(1). Tosatura del materiale

(2). Film asciutto di strato interno

(3). Incisione interna di strato

(4). AOI 1

(5). Ossidazione nera

(6). Struttura di macinazione del profilo

(7). Fuori perforazione di strato

(8). PTH

(9). Fuori metta a strati il film asciutto

(10). placcatura elettrolitica della Rame-latta

(11). Pelatura ed incidere

(12). AOI 2

(13). Maschera della lega per saldatura

(14). Serigrafia

(15). Rifinitura di superficie

(16). Prova elettrica

(17). Contorno di profilo

(18). Maschera di Peelable

(19). FQC

(20). Imballaggio

(21). Consegna



PWB con circuito parteggiato della maschera di Peelable il doppio sviluppato sul rivestimento HASL di Tg170 FR-4 1

PWB con circuito parteggiato della maschera di Peelable il doppio sviluppato sul rivestimento HASL di Tg170 FR-4 2
