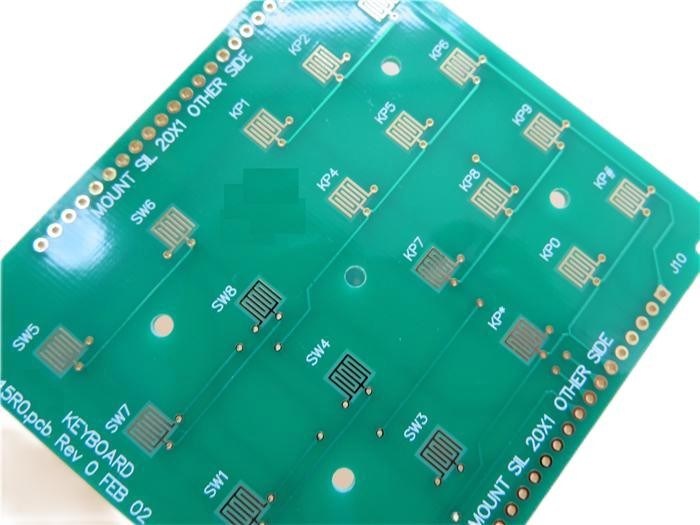

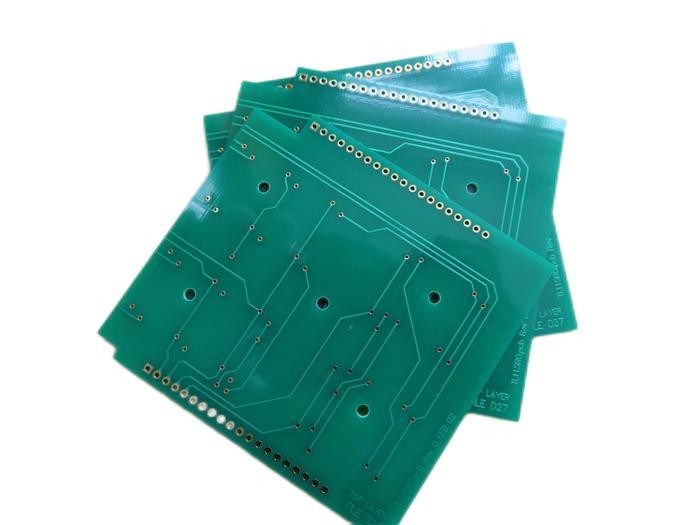

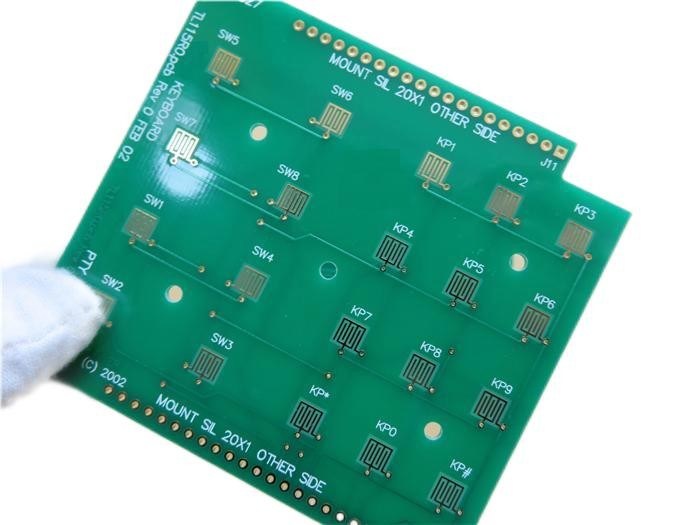

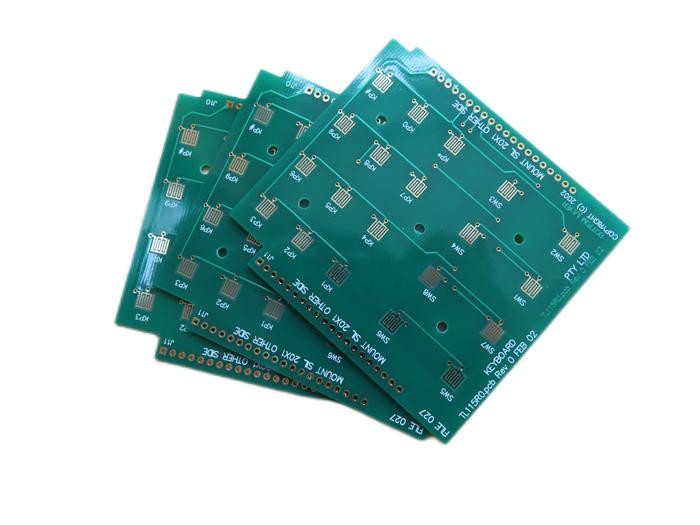

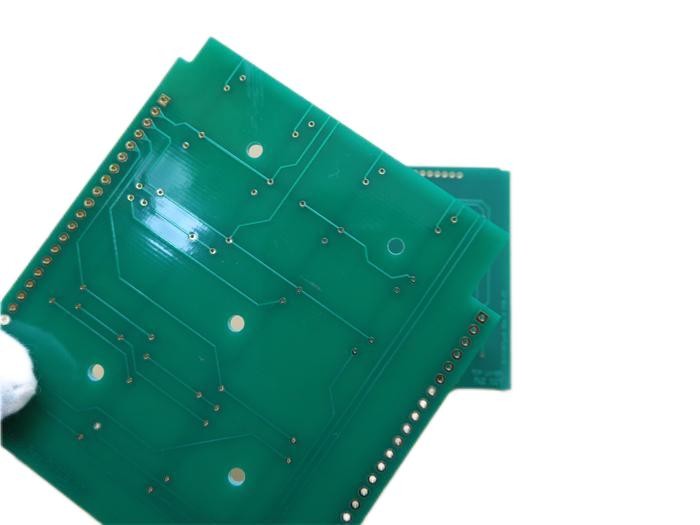

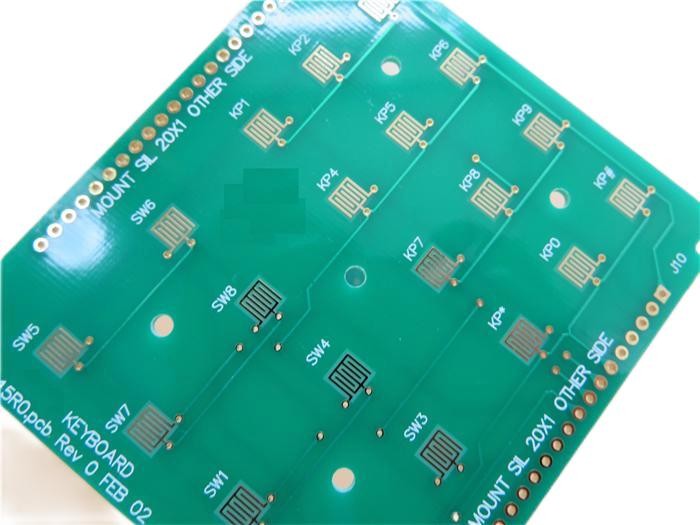

Circuito duro dell'oro del PWB della tastiera sviluppato su Tg170 FR-4 con la maschera verde della lega per saldatura

Circuito duro dell'oro del PWB della tastiera sviluppato su Tg170 FR-4 con la maschera verde della lega per saldatura

  • Circuito duro dell'oro del PWB della tastiera sviluppato su Tg170 FR-4 con la maschera verde della lega per saldatura
  • Circuito duro dell'oro del PWB della tastiera sviluppato su Tg170 FR-4 con la maschera verde della lega per saldatura
  • Circuito duro dell'oro del PWB della tastiera sviluppato su Tg170 FR-4 con la maschera verde della lega per saldatura
  • Circuito duro dell'oro del PWB della tastiera sviluppato su Tg170 FR-4 con la maschera verde della lega per saldatura
  • Circuito duro dell'oro del PWB della tastiera sviluppato su Tg170 FR-4 con la maschera verde della lega per saldatura
Circuito duro dell'oro del PWB della tastiera sviluppato su Tg170 FR-4 con la maschera verde della lega per saldatura
Dettagli:
Luogo di origine: La Cina
Marca: Bicheng Technologies Limited
Certificazione: UL
Numero di modello: BIC-455-V9.96
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: USD 9.99-99.99
Imballaggi particolari: Vuoto
Tempi di consegna: 10 giorni lavorativi
Termini di pagamento: T/T / Paypal
Capacità di alimentazione: 45000 pezzi al mese
Contatto
Descrizione di prodotto dettagliata
Materiale di base: FR-4 Tg170℃ Bordo densamente: 1.6mm ±0.16
Rame esterno spesso: 1 oncia Finitura superficia: Oro duro
Colore della maschera della lega per saldatura: Verde Colore della leggenda componente: Bianco
PROVA: Spedizione priore della prova elettrica di 100%

Circuito duro dell'oro del PWB della tastiera sviluppato su Tg170 FR-4 con la maschera verde della lega per saldatura

(I bordi dei circuiti stampati sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



1,1 descrizione generale

Ciò è un tipo di doppio circuito parteggiato sviluppato sul substrato FR-4 con il Tg 170°C per l'applicazione della tastiera. È spesso 1,6 millimetri con il silkscreen bianco (Taiyo) sulla maschera verde della lega per saldatura (Taiyo) e l'oro duro sui cuscinetti. Il materiale di base proviene da Shengyi che fornisce 1 sul PWB per pannello. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 25 bordi sono imballati per la spedizione.



1,2 caratteristiche e benefici

1. Materiale standard industriale con l'alto Tg (170℃ da DSC) e l'affidabilità termica eccellente;

2. Assemblee senza piombo con una temperatura massima di riflusso di 260℃;

3. Il processo di SMT è resistente alla saldatura di riflusso, resistente riprendere;

4. Consegna di tempo d'inserimento e rapida;

5. ISO9001, ISO14001, UL ha certificato la fabbrica fabbricante;

6. Prezzo competitivo;

7. Nessun reclamo di qualità è destinato per risparmiare i soldi;

8. Controllo rapido di CADCAM e citazione libera del PWB.



Circuito duro dell'oro del PWB della tastiera sviluppato su Tg170 FR-4 con la maschera verde della lega per saldatura 0



1,3 specifiche del PWB

Oggetto Descrizione Requisito Reale
Informazioni di base Tipo del bordo Il doppio ha parteggiato PWB Il doppio ha parteggiato PWB
Conteggio di strato 2 strati 2 strati
Dimensione del bordo 65 x 71mm=1UP 65 x 71mm=1UP
Laminato Tipo laminato FR4 TG≧170: CTI: 175V-249V FR4 TG≧170: CTI: 175V-249V
Fornitore / /
Tg TG ≧170℃ TG ≧170℃
Spessore finito 1.6+/-10% millimetri 1,57 millimetri
Placcaggio dello spessore Spessore del Cu di PTH >20 um 22.13um
Spessore interno del Cu di strato 1/1 di OZ 1/1 di OZ
Spessore di superficie del Cu 35 um 45,1 um
Maschera della lega per saldatura Tipo materiale LP-4G G-05 LP-4G G-05
Fornitore Nan Ya Nan Ya
Colore Verde Verde
Singolo/entrambi i lati Entrambi i lati Entrambi i lati
Spessore di S/M >=10.0 um 26,93 um
prova del nastro di 3M NON non peli non non peli
Leggenda Tipo materiale S-380W S-380w
Fornitore Yo del Tai Yo del Tai
Colore Bianco Bianco
Posizione Entrambi i lati Entrambi i lati
prova del nastro di 3M Nessun peli non non peli
Circuito Trace Width (millimetri) 0.203+/-20%mm 0.195mm
Gioco (millimetri) 0,203+/- 20%mm 0,199 millimetri
Oro elettrolitico Nichel 100u» 112u»
Oro 10u» 11.11u»
Prove di Reliabilty Prova dello shock termico 288±5℃, 10sec, 3 cicli NO scolorisca, NESSUNA delaminazione
prova di abllity della lega per saldatura 245±5℃ 100% che bagna
Funzione Prova di Electrioal 100% passaggio
Norma Classe 2, CLASSE 2 di IPC-A 600H di IPC_6012C 100% Passaggio
Aspetto Ispezione visiva 100% Passaggio
filo di ordito e torsione <> 0,26%
V-scanalatura Spessore V tagliato 0.4±0.1 millimetro 0.41mm
Angolo 30+/- 5 30º
Tavola del trapano (millimetri) T1 PTH 0.508+/-0.075mm
T2 PTH 0.710+/-0.075mm
T3 NPTH 5.000+/-0.05mm



1,4 applicazioni

Motore elettrico

PC di Bluetooth

CC al convertitore di CC

Chip di GPS

Adattatore di USB Wlan

Ricetrasmettitore di rf

CA all'invertitore di CC

Access controllato

Combinatrice del Multicoupler

Ricevitori a fibra ottica



1,5 la nostra capacità del PWB (2022)


Parametro Valore
Conteggi di strato1-32
Materiale del substrato RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4   (Alto Tg S1000-2M, TU-872 SLK, TU-768, IT-180A ecc.), FR-4 alto CTI>600V; Polyimide, ANIMALE DOMESTICO; Il centro ecc. del metallo.
Dimensione massima Prova volante: 900*600mm, prova 460*380mm, nessuna prova 1100*600mm del dispositivo
Tolleranza del profilo del bordo ±0,0059"(0.15mm)
Spessore del PWB 0,0157" - 0,3937" (0.40mm--10.00mm)
Tolleranza di spessore (T≥0.8mm) ±8%
Tolleranza di spessore (t<0.8mm) ±10%
Spessore di strato dell'isolamento 0,00295" - 0,1969" (0.075mm--5.00mm)
Pista minima 0,003" (0.075mm)
Spazio minimo 0,003" (0.075mm)
Spessore di rame esterno 35µm--420µm (1oz-12oz)
Spessore di rame interno 17µm--350µm (0.5oz - 10oz)
Luogo di perforazione (meccanico) 0,0059" - 0,25" (0.15mm--6.35mm)
Foro finito (meccanico) 0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (meccanico) 0,00295" (0.075mm)
Registrazione (meccanica) 0,00197" (0.05mm)
Allungamento 12:1
Tipo della maschera della lega per saldatura LPI
Min Soldermask Bridge 0,00315" (0.08mm)
Min Soldermask Clearance 0,00197" (0.05mm)
Spina via il diametro 0,0098" - 0,0236" (0.25mm--0.60mm)
Tolleranza di controllo di impedenza ±10%
Finitura superficia HASL, HASL SE, ENIG, latta dell'IMM, IMM AG, OSP, dito dell'oro





Circuito duro dell'oro del PWB della tastiera sviluppato su Tg170 FR-4 con la maschera verde della lega per saldatura 1
