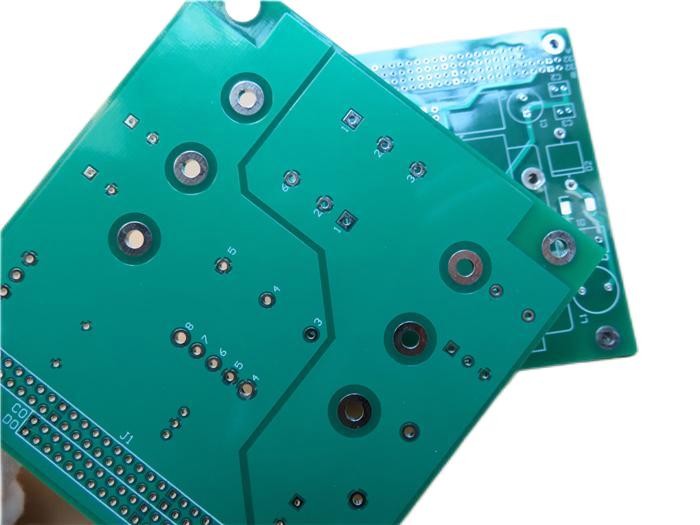

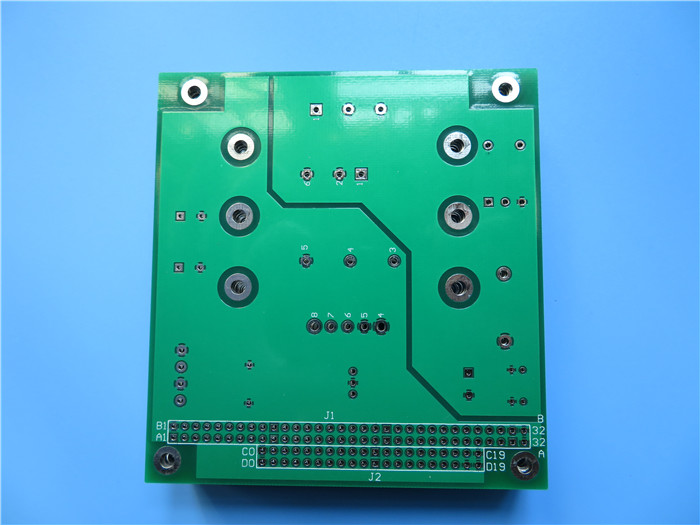

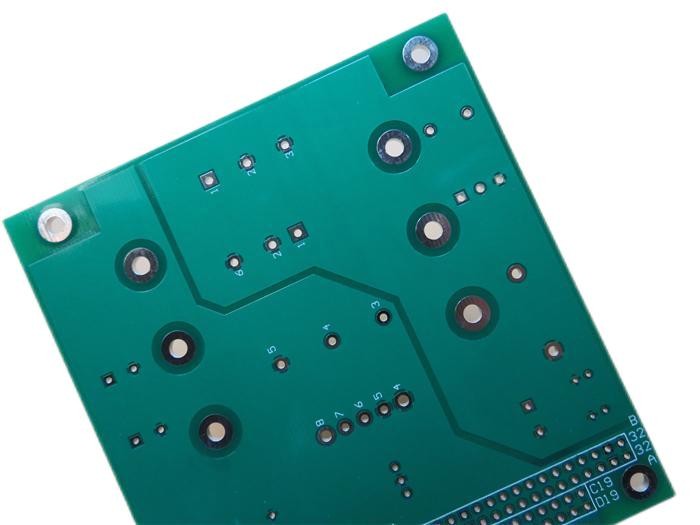

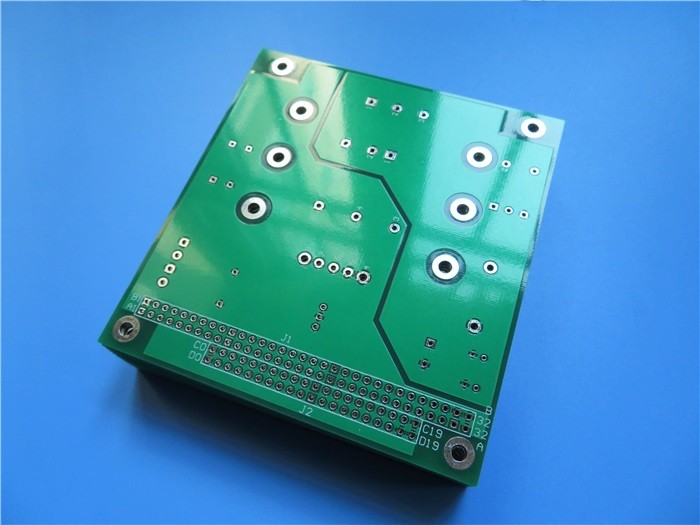

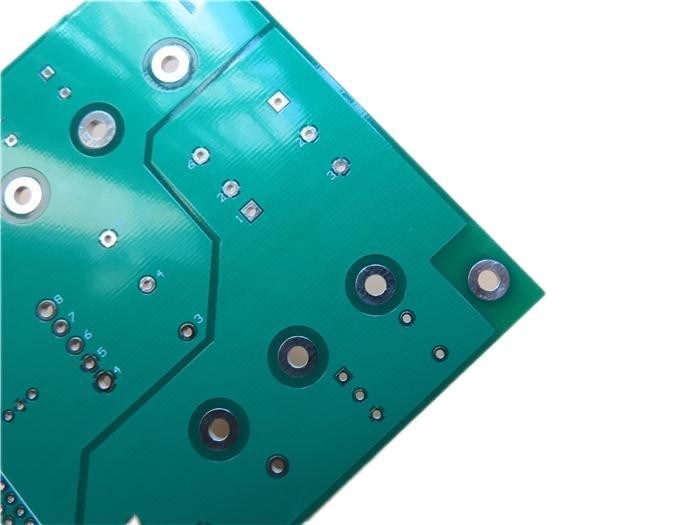

Circuito di rame pesante di alto potere del PWB sviluppato su FR-4 con il rame di 3 Oz
(I bordi dei circuiti stampati sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
1,1 descrizione generale
Ciò è un tipo di PWB pesante del rame sviluppato sul substrato FR-4 con il Tg 135°C per l'applicazione dei sistemi di UPS. È spesso 1,6 millimetri con il silkscreen bianco (Taiyo) sulla maschera verde della lega per saldatura (Taiyo) e HASL sui cuscinetti. Il materiale di base proviene da ITEQ che fornisce 1 sul PWB per pannello. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 25 pannelli sono imballati per la spedizione.
1,2 caratteristiche e benefici
1. È compatibile senza piombo.
2. La bagnatura eccellente durante la saldatura e della componente può evitare la corrosione di rame.
3. Migliori la dissipazione di calore di alto calore generata dalla grande corrente
4. L'UL, ISO14001, IATF16949 ha certificato
5. Prova di affidabilità, prova di resistenza dell'isolamento e prova ionica di contaminazione
6. Termine d'esecuzione rapido: 3-5 giorni
7. Tasso di reclamo del cliente: <1>
1,3 specifiche del PWB
DIMENSIONE DEL PWB | 97 x 99 mm=1PCS |
TIPO DEL BORDO | Doppio PWB parteggiato |
Numero degli strati | 2 strati |
Componenti di superficie del supporto | SÌ |
Attraverso le componenti del foro | SÌ |
ACCATASTAMENTO DI STRATO | rame ------- 105 um (3 once) |
FR-4 1,5 millimetri | |
rame ------- 105 um (3 once) | |
TECNOLOGIA | |
Traccia e spazio minimi: | mil 12 mil/8 |
Fori minimi/massimi: | 0.65mm/3.175mm |
Numero dei fori differenti: | 9 |
Numero dei luoghi di perforazione: | 87 |
Numero delle scanalature macinate: | 0 |
Numero dei ritagli interni: | 0 |
Controllo di impedenza: | 0 |
Numero del dito dell'oro: | 0 |
MATERIALE DEL BORDO | |
In vetro epossidico: | FR-4 Tg 135℃, er<5> |
Esterno finale della stagnola: | 3 once |
Stagnola finale interna: | 3 once |
Altezza finale del PWB: | 1.6mm ±0.16 |
PLACCAGGIO E RICOPRIRE | |
Finitura superficia | HASL 6.25um |
Saldi la maschera per applicarsi a: | ALTO e basso, minimo 12micron |
Colore della maschera della lega per saldatura: | Verde, PSR-2000 GT600D, Taiyo Supplied. |
Tipo della maschera della lega per saldatura: | LPSM |
CONTOUR/CUTTING | Percorso |
MARCATURA | |
Lato della leggenda componente | ALTO e basso. |
Colore della leggenda componente | Bianco, IJR-4000 MW300, Taiyo Supplied. |
Produttore Name o logo: | Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
VIA | foro metallizzato (PTH) |
VALUTAZIONE DI FLAMIBILITY | Approvazione minuto dell'UL 94-V0. |
TOLLERANZA DI DIMENSIONE | |
Dimensione del profilo: | 0,0059" |
Placcatura del bordo: | 0,0029" |
Tolleranza del trapano: | 0,002" |
PROVA | Spedizione priore della prova elettrica di 100% |
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
AREA DI SERVIZIO | Universalmente, globalmente. |
1,4 applicazioni
Invertitori di potere
CA al convertitore di corrente continua
Gruppo di continuità di UPS
Alimentazione elettrica del supporto di scaffale
Alimentazione elettrica di Cosel
Alimentazione elettrica di commutazione di AC/DC
Invertitore dell'alimentazione elettrica
Sistemi di HVAC
CC ai convertitori di CC
Un invertitore da 5000 watt
1,5 rame pesante
Generalmente, la stagnola del rame del PWB con uno spessore nominale di μm 105 o più si riferisce a collettivamente come stagnola di rame spessa (stagnola di rame elettrolitica superficie-trattata compresa ed ha rotolato la stagnola di rame). Il PWB e l'industria manufatturiera di rame della stagnola sul piano nazionale ed all'estero sono abituati specificamente dividere la stagnola di rame spessa in tre varietà basate sul suo spessore nominale, quello con uno spessore di 105μm (≥ 3oz) ~ 240μm o più sono chiamati stagnola di rame spessa; quello con uno spessore di 300μm o più è chiamato stagnola di rame super-spessa; quello con uno spessore di 600μm e sopra si riferisce a come stagnola eccellente del rame di max.
La stagnola di rame spessa e la stagnola di rame super-spessa appartengono ad un genere di stagnola del rame del PWB dello speciale. Oltre alla sua prestazione di rame elettrolitica convenzionale della stagnola (o ha rotolato la stagnola di rame), inoltre ha tale prestazione speciale come lo strato di conduzione del bordo a corrente forte o lo strato di raffreddamento del metallo del centro interno del PWB a corrente forte ed altri requisiti prestazionali speciali. Questi requisiti prestazionali speciali sono di incontrare i termini dell'applicazione, le condizioni di lavorazione ed altri aspetti dai suoi prodotti a valle. I requisiti prestazionali dell'applicazione di principalmente sono espressi nelle caratteristiche che il circuito di conduzione di rame spesso può portare stabile a corrente forte e possono distribuire meglio l'alto calore generato dall'a corrente forte caricato in un substrato.
Negli ultimi anni, con l'espansione del campo dell'applicazione del circuito stampato di rame pesante e l'aumento di produzione e vendite, la produzione e vendite di stagnola di rame spessa inoltre è stato migliorato significativamente. Secondo le statistiche, la sue produzione e vendite hanno rappresentato 5 ~ 6% della produzione e delle vendite del mondo di stagnola di rame elettronica, che è 17.000 ~ 20.000 tonnellate/anno.
1,6 nuove esposizioni del PWB pesante del rame
