Descrizione di prodotto dettagliata
In vetro epossidico: FR-4 Altezza finale del PWB: 2.4mm ±0.24
Esterno finale della stagnola: 2 once Finitura superficia: Immersione Ni/Au
Colore della maschera della lega per saldatura: Verde di lucentezza Colore della leggenda componente: Bianco
PROVA: Spedizione priore della prova elettrica di 100%

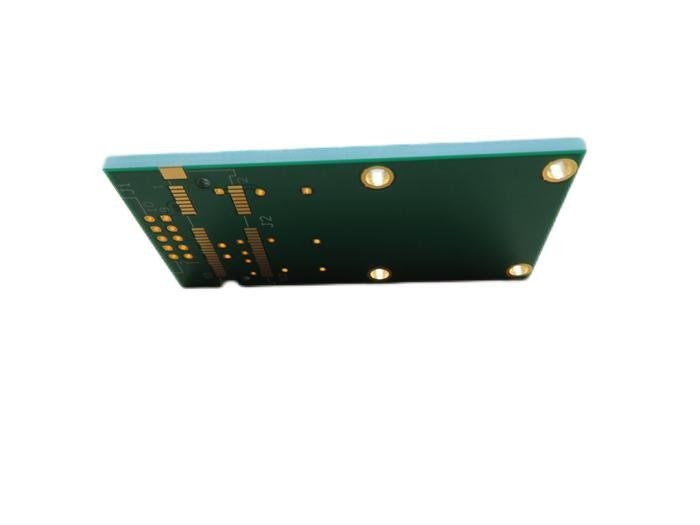

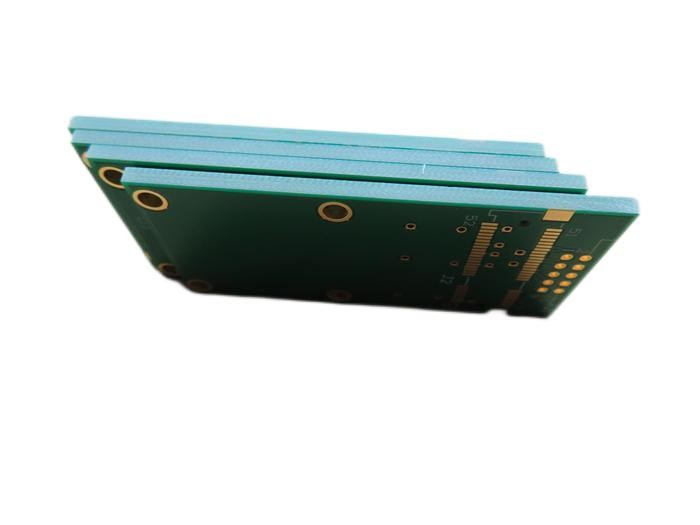

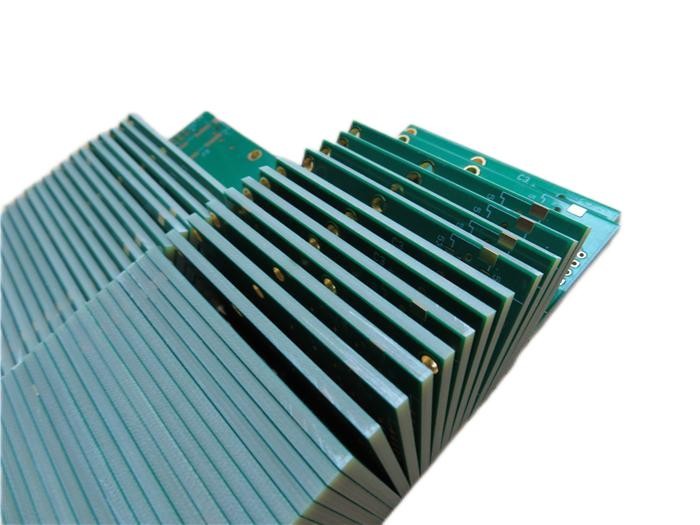

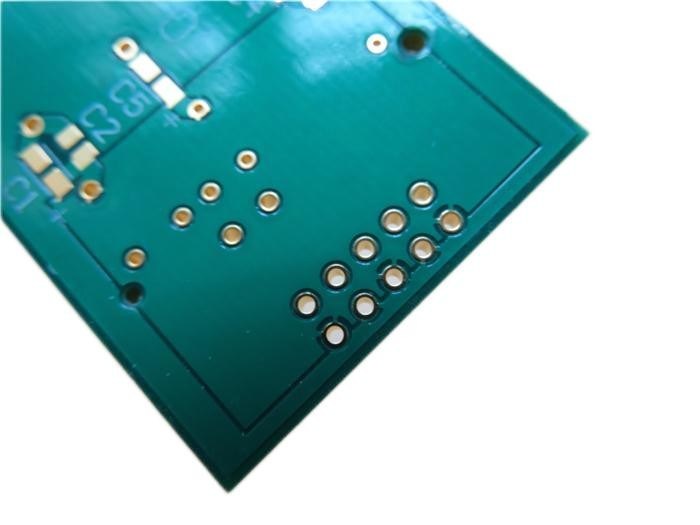

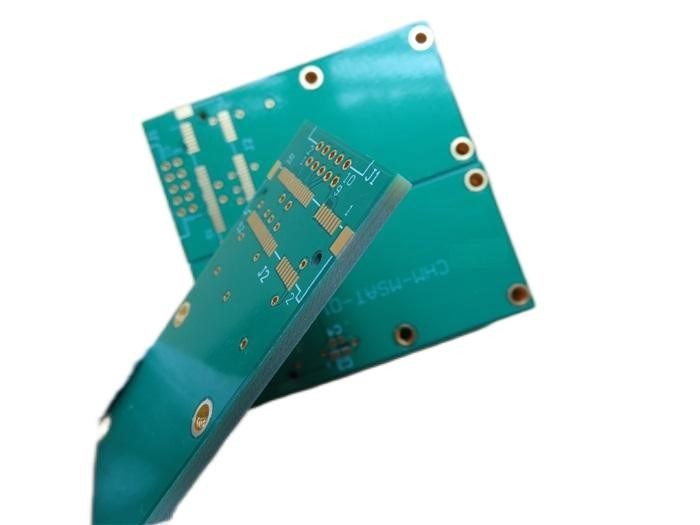

Bordo doppio spesso del PWB di strato del circuito del PWB 2.4mm sviluppato su FR-4 con rame 2oz

(I bordi dei circuiti stampati sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



1,1 descrizione generale

Ciò è un tipo di doppio da 2 once ha parteggiato PWB sviluppato sul substrato FR-4 per il Tg 150°C per l'applicazione di micro bordo del trasportatore di SATA. È spesso 2,4 millimetri con il silkscreen bianco (Taiyo) sulla maschera verde della lega per saldatura (Taiyo) e sull'oro di immersione (un oro da 4 milionesimi di pollice) sui cuscinetti. Il materiale di base proviene da ITEQ che fornisce il singolo PWB. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 20 pannelli sono imballati per la spedizione.



1,2 caratteristiche e benefici

1. Metà di substrato di Tg con assorbimento dell'umidità molto bassa e migliore resistenza di CAF;

2. L'oro di immersione ha l'alto solderability, non la sollecitazione dei circuiti e meno contaminazione della superficie del PWB.

3. ISO9001, ISO14001, IATF16949, ISO13485, UL ha certificato;

4. capacità dell'officina 16000㎡ e dell'uscita 30000㎡ al mese;

5. Le persone con esperienza di vendite forniscono nei ai servizi di assistenza al cliente esperti;

6. Classe 3 della classe 2/IPC di IPC;

7. Capacità del PWB del prototipo e capacità di produzione in volume;

8. Più degli anni 18+ di esperienza del PWB.



Bordo doppio spesso del PWB di strato del circuito del PWB 2.4mm sviluppato su FR-4 con rame 2oz 0



1,3 applicazioni

Separatore

Sistema di allarme

Allarme di sicurezza

Antenna di WiFi della lunga autonomia

Modem 4G WiFi

Veicolo GPS

Esercitazione di programmazione dello SpA

Sicurezza Access

Oscilloscopio modulare

Ricevitori a fibra ottica



1,4 parametro del PWB

DIMENSIONE DEL PWB 65,5 x 33.75mm=1PCS
TIPO DEL BORDO Doppio PWB parteggiato
Numero degli strati 2 strati
Componenti di superficie del supporto
Attraverso le componenti del foro
ACCATASTAMENTO DI STRATO rame ------- strato SUPERIORE di 52.5um (1.5oz) +plate
FR-4 2.3mm
rame ------- strato di 52.5um (1.5oz) +plate BOT
TECNOLOGIA
Traccia e spazio minimi: mil 23 mil/7,7
Fori minimi/massimi: 0,7 millimetri/3,2 millimetri
Numero dei fori differenti: 6
Numero dei luoghi di perforazione: 23
Numero delle scanalature macinate: 0
Numero dei ritagli interni: 0
Controllo di impedenza: no
Numero del dito dell'oro: 0
MATERIALE DEL BORDO
In vetro epossidico: FR-4 Tg150℃, er<5>
Esterno finale della stagnola: 2 once
Stagnola finale interna: 2 once
Altezza finale del PWB: 2,4 millimetri ±0.2
PLACCAGGIO E RICOPRIRE
Finitura superficia Oro di immersione (12,1%) 0.1µm più del nichel di 3µm
Saldi la maschera per applicarsi a: ALTO e basso, minimo 12micron
Colore della maschera della lega per saldatura: Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo della maschera della lega per saldatura: LPSM
CONTOUR/CUTTING Percorso
MARCATURA
Lato della leggenda componente ALTO e basso.
Colore della leggenda componente Bianco, IJR-4000 MW300, marca di Taiyo
Produttore Name o logo: Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged
VIA Foro metallizzato (PTH), dimensione minima 0.7mm.
VALUTAZIONE DI FLAMIBILITY Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo: 0,0059"
Placcatura del bordo: 0,0029"
Tolleranza del trapano: 0,002"
PROVA Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO Universalmente, globalmente.



1,5 la nostra capacità del PWB (2022)


Parametro Valore
Conteggi di strato1-32
Materiale del substrato RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (alto Tg S1000-2M, TU-872 SLK, TU-768, IT-180A ecc.), FR-4 alto CTI>600V; Polyimide, ANIMALE DOMESTICO; Il centro ecc. del metallo.
Dimensione massima Prova volante: 900*600mm, prova 460*380mm, nessuna prova 1100*600mm del dispositivo
Tolleranza del profilo del bordo ±0,0059"(0.15mm)
Spessore del PWB 0,0157" - 0,3937" (0.40mm--10.00mm)
Tolleranza di spessore (T≥0.8mm) ±8%
Tolleranza di spessore (t<0.8mm) ±10%
Spessore di strato dell'isolamento 0,00295" - 0,1969" (0.075mm--5.00mm)
Pista minima 0,003" (0.075mm)
Spazio minimo 0,003" (0.075mm)
Spessore di rame esterno 35µm--420µm (1oz-12oz)
Spessore di rame interno 17µm--350µm (0.5oz - 10oz)
Luogo di perforazione (meccanico) 0,0059" - 0,25" (0.15mm--6.35mm)
Foro finito (meccanico) 0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (meccanico) 0,00295" (0.075mm)
Registrazione (meccanica) 0,00197" (0.05mm)
Allungamento 12:1
Tipo della maschera della lega per saldatura LPI
Min Soldermask Bridge 0,00315" (0.08mm)
Min Soldermask Clearance 0,00197" (0.05mm)
Spina via il diametro 0,0098" - 0,0236" (0.25mm--0.60mm)
Tolleranza di controllo di impedenza ±10%
Finitura superficia HASL, HASL SE, ENIG, latta dell'IMM, IMM AG, OSP, dito dell'oro
