Luogo di origine: | La Cina |
Marca: | Bicheng Technologies Limited |
Certificazione: | UL |
Numero di modello: | BIC-458-V6.1 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | USD9.99-99.99 |
Imballaggi particolari: | Vuoto |
Tempi di consegna: | 10 giorni lavorativi |
Termini di pagamento: | T/T, Paypal |
Capacità di alimentazione: | 45000 pezzi al mese |
Materiale di base: | FR-4 Tg170℃ | Altezza finale del PWB: | 1.6mm ±0.16 |
---|---|---|---|
Esterno finale della stagnola: | 1 oncia | Finitura superficia: | Nichel Electroless sopra l'oro di immersione (ENIG) |
Colore della maschera della lega per saldatura: | Verde | Colore della leggenda componente: | Bianco |
PROVA: | Spedizione priore della prova elettrica di 100% |

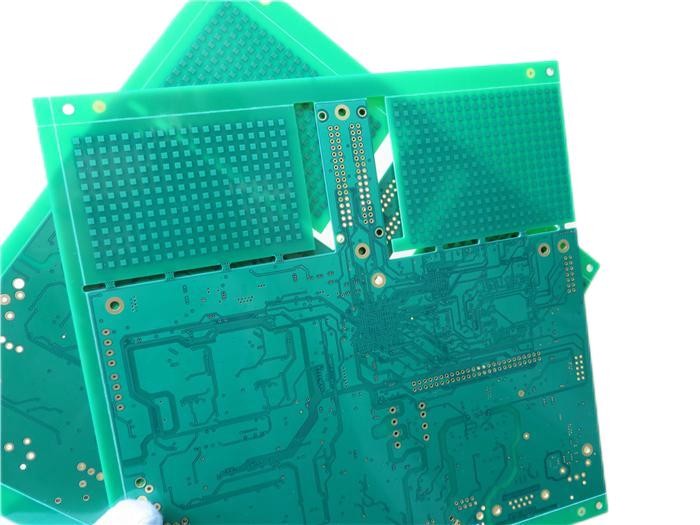

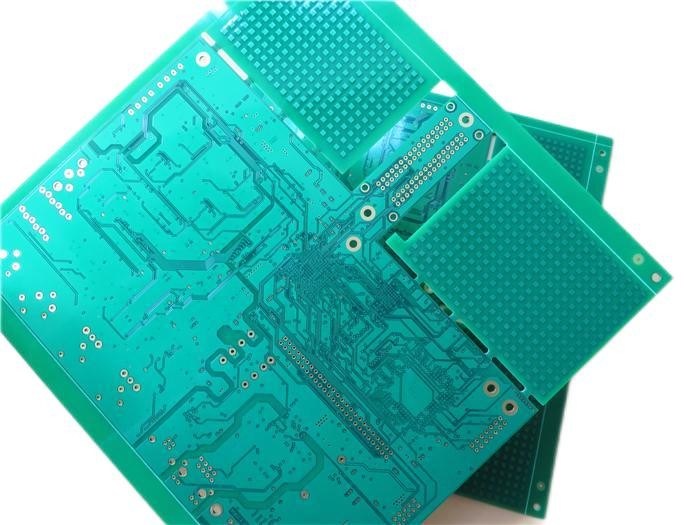

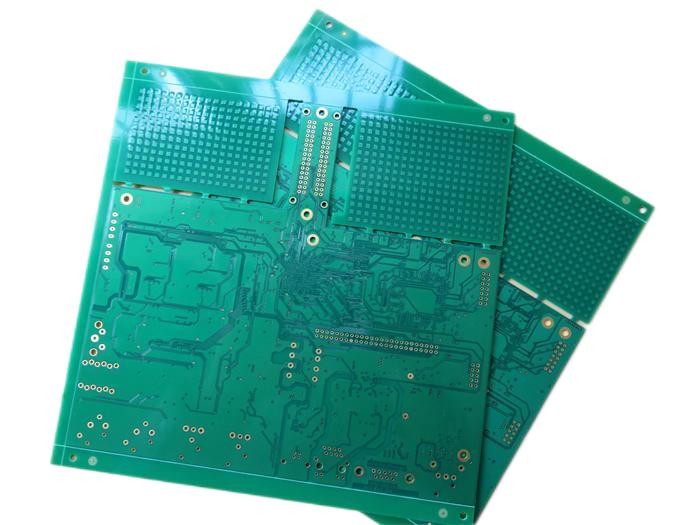

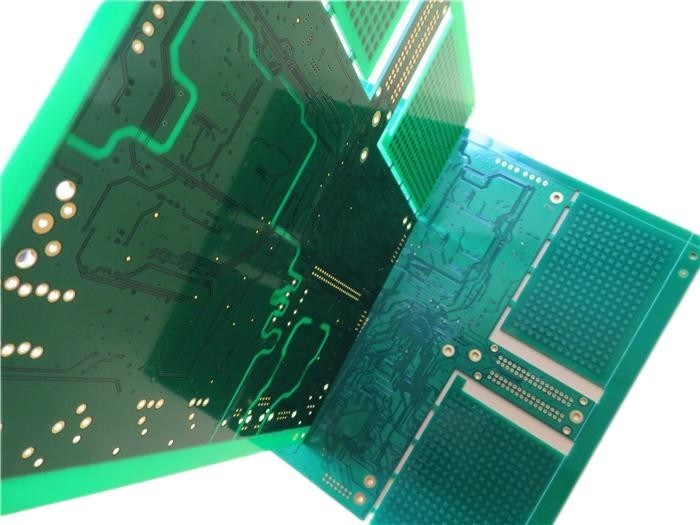

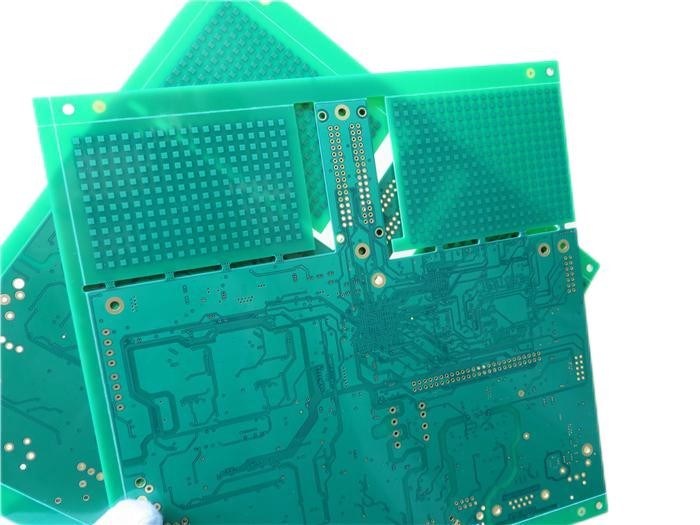

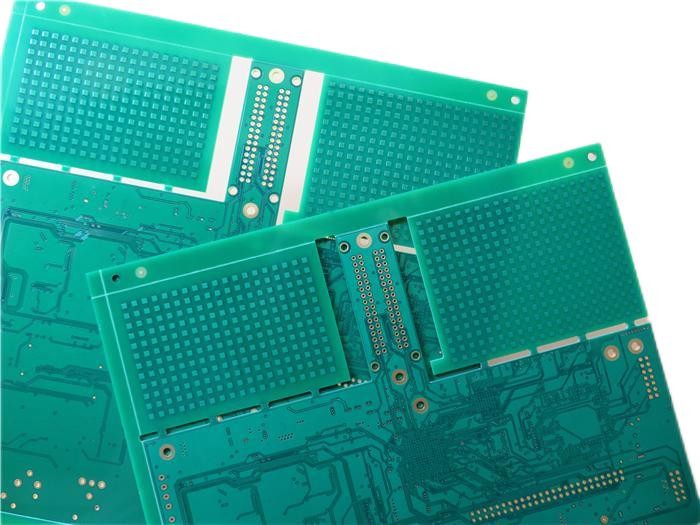

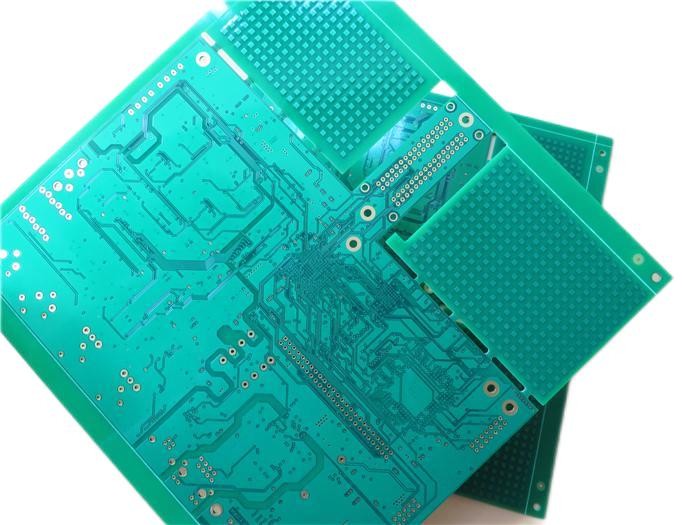

Circuito stampato a più strati 8-Layer PCBs costruito su Tg175℃ FR-4 con l'oro di immersione
(I bordi dei circuiti stampati sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
1,1 descrizione generale
Ciò è un tipo di circuito stampato di 8 strati sviluppato sul substrato di FR-4 Tg175℃ per l'applicazione della radio satellite. È spesso 1,6 millimetri con il silkscreen bianco (Taiyo) sulla maschera verde della lega per saldatura (Taiyo) e l'oro di immersione sui cuscinetti. Il materiale di base proviene da Taiwan ITEQ che fornisce 1 sul PWB per pannello. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 25 pannelli sono imballati per la spedizione.
1,2 caratteristiche e benefici
1. Gli alti materiali di Tg sono RoHS compiacente ed adatto ad alti bisogni termici dell'affidabilità;
2. L'oro di Immersin ha l'alto solderability, non la sollecitazione dei circuiti e meno contaminazione della superficie del PWB;
3. Consegna in tempo. Tasso di su tempo consegna più superiore di 98%;
4. capacità dell'uscita 30000㎡ al mese;
5. Più di 18 anni di esperienza;
6. Le capacità potenti del PWB sostengono vostri ricerca e sviluppo, vendite ed introduzione sul mercato;
7. Qualsiasi strato HDI PCBs;
8. Approvazioni internazionali;
1,3 specifiche del PWB
DIMENSIONE DEL PWB | 215 x 212mm=1PCS |
TIPO DEL BORDO | PWB a più strati |
Numero degli strati | 8 strati |
Componenti di superficie del supporto | SÌ |
Attraverso le componenti del foro | SÌ |
ACCATASTAMENTO DI STRATO | rame ------- strato SUPERIORE di 18um (0.5oz) +plate |
Prepreg 7628 (43%) 0.195mm | |
rame ------- 35um (1oz) MidLayer 1 | |
FR-4 0.2mm | |
rame ------- 35um (1oz) MidLayer 2 | |
Prepreg 7628 (43%) 0.195mm | |
rame ------- 35um (1oz) MidLayer 3 | |
FR-4 0.2mm | |
rame ------- 35um (1oz) MidLayer 4 | |
Prepreg 7628 (43%) 0.195mm | |
rame ------- 35um (1oz) MidLayer 5 | |
FR-4 0.2mm | |
rame ------- 35um (1oz) MidLayer 6 | |
Prepreg 7628 (43%) 0.195mm | |
rame ------- strato di 18um (0.5oz) +plate BOT | |
TECNOLOGIA | |
Traccia e spazio minimi: | 4mil/4mil |
Fori minimi/massimi: | 0.3/3.2mm |
Numero dei fori differenti: | 18 |
Numero dei luoghi di perforazione: | 11584 |
Numero delle scanalature macinate: | 2 |
Numero dei ritagli interni: | 0 |
Controllo di impedenza: | no |
Numero del dito dell'oro: | 0 |
MATERIALE DEL BORDO | |
In vetro epossidico: | FR-4 TG170℃, er<5> |
Esterno finale della stagnola: | 1oz |
Stagnola finale interna: | 1oz |
Altezza finale del PWB: | 1.6mm ±0.16 |
PLACCAGGIO E RICOPRIRE | |
Finitura superficia | Oro di immersione (32,1%) 0.05µm più del nichel di 3µm |
Saldi la maschera per applicarsi a: | ALTO e basso, minimo 12micron |
Colore della maschera della lega per saldatura: | Verde, PSR-2000 KX700G, Taiyo Supplied. |
Tipo della maschera della lega per saldatura: | LPSM |
CONTOUR/CUTTING | Percorso, fori del bollo. |
MARCATURA | |
Lato della leggenda componente | ALTO e basso. |
Colore della leggenda componente | Bianco, S-380W, Taiyo Supplied. |
Produttore Name o logo: | Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
VIA | foro metallizzato (PTH), dimensione minima 0.3mm. |
VALUTAZIONE DI FLAMIBILITY | Approvazione minuto dell'UL 94-V0. |
TOLLERANZA DI DIMENSIONE | |
Dimensione del profilo: | 0,0059" |
Placcatura del bordo: | 0,0029" |
Tolleranza del trapano: | 0,002" |
PROVA | Spedizione priore della prova elettrica di 100% |
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
AREA DI SERVIZIO | Universalmente, globalmente. |
1,4 applicazioni
Riempitivo della gamma di WiFi
Sistema del CCTV
Telecomunicazione via satellite
velocità 5G
Router WiFi 4G
Invertitore del pannello solare
Sistemi di tracciamento di GPS
Unità di elaborazione incastonata
Programmi dello SpA
Sistemi di telefono
1,5 temperatura di transizione vetrosa (Tg)
Le proprietà termiche del sistema della resina sono caratterizzate dalla temperatura di transizione vetrosa (Tg), che è espressa sempre in °C. La proprietà più comunemente usata è l'espansione termica. Nel misurare l'espansione contro la temperatura, possiamo ottenere una curva secondo le indicazioni dell'immagine seguente. Il Tg è determinato tramite l'intersezione delle tangenti delle parti piane e ripide della curva di espansione. Sotto la temperatura di transizione vetrosa, l'epossiresina è rigida e vetrosa. Quando la temperatura di transizione vetrosa è oltrepassata, cambia ad uno stato molle e gommoso.
Per i tipi più comunemente usati di epossiresine (grado FR-4), la temperatura di transizione vetrosa è nella gamma 115-130°C, in modo da quando il bordo è saldato, la temperatura di transizione vetrosa è oltrepassata facilmente. Il bordo si espande nella direzione di Z-asse e sollecita il rame della parete del foro. L'espansione dell'epossiresina è circa 15 - 20 volte maggior di quella di rame quando supera il Tg. Ciò implica un determinato rischio di parete che si fendono in fori metallizzati e la più resina intorno alla parete del foro, il maggior rischio. Sotto la temperatura di transizione vetrosa, il rapporto di espansione fra epossidico ed il rame è soltanto tre volte, così qui il rischio di incrinamento è trascurabili.
Il Tg del bordo generale è superiore a 130 gradi centigradi, alto Tg è generalmente maggior di 170 gradi centigradi, Tg medio è circa maggiori di 150 bordi di Celsius degrees.PCB con il ° C del ≥ 170 di Tg solitamente sono chiamati alto Tg PCBs.
1,6 processo di fabbricazione del PWB di PTH a più strati (via riempito)
(1). Tosatura del materiale
(2). Film asciutto di strato interno
(3). Incisione interna di strato
(4). AOI 1
(5). Ossidazione nera
(6). Struttura di macinazione del profilo
(7). Perforazione interna di strato
(8). PTH 1
(9). Film asciutto di strato interno
(10). Placcatura 1 del modello
(11). Via riempito
(12). Perforazione esterna di strato
(13). PTH 2
(14). Placcatura 2 del modello
(15). Film asciutto di strato esterno
(16). placcatura elettrolitica della Rame-latta
(17). Pelatura ed incidere
(18). AOI 2
(19). Maschera della lega per saldatura
(20). Serigrafia
(21). Rifinitura di superficie
(22). Prova elettrica
(23). Contorno di Prolie
(24). FQC
(25). Imballaggio
(26). Consegna
