PWB duro dorato delle dita del contatto dell'oro del circuito del connettore per circuito stampato del PWB del dito dell'oro

PWB duro dorato delle dita del contatto dell'oro del circuito del connettore per circuito stampato del PWB del dito dell'oro

(I bordi dei circuiti stampati sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

1,1 descrizione generale

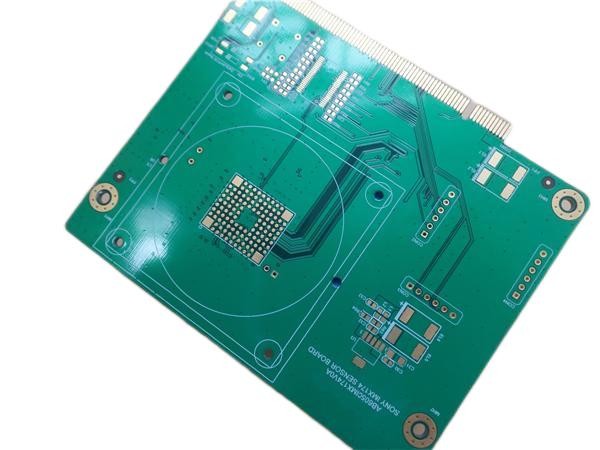

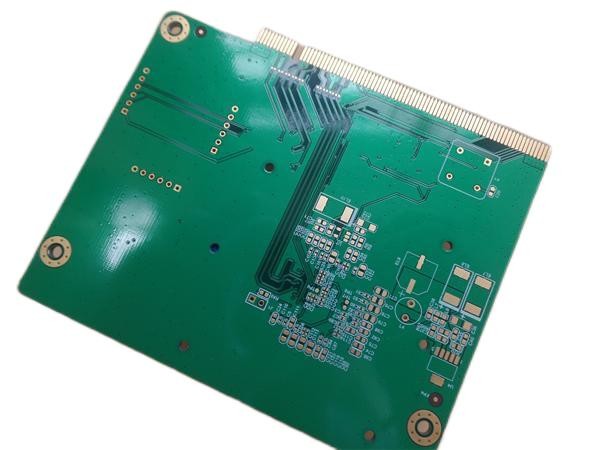

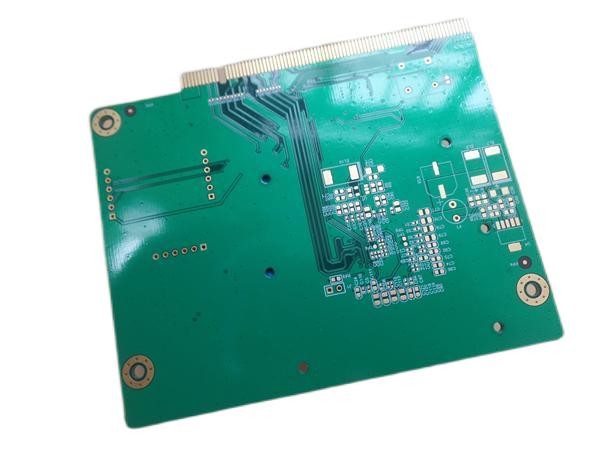

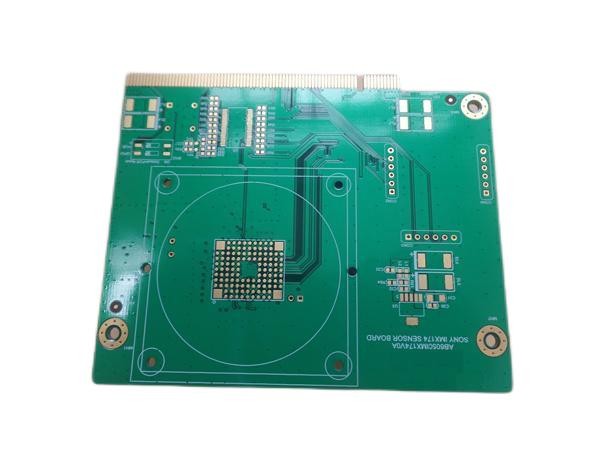

Ciò è un tipo di circuito stampato di 8 strati sviluppato sul substrato FR-4 con il Tg 170°C per l'applicazione della banda larga mobile. È spesso 1,6 millimetri con il silkscreen bianco (Taiyo) sulla maschera verde della lega per saldatura (Taiyo) e l'oro di immersione sui cuscinetti. 80 strisce delle dita dell'oro sono sul bordo per l'inserimento dell'uso. Il materiale di base proviene da Taiwan ITEQ che fornisce 1 sul PWB per pannello. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 25 bordi sono imballati per la spedizione.

1,2 caratteristiche e benefici

1. L'alto materiale di Tg mostra l'affidabilità eccellente e la resistenza termiche di CAF che forniscono l'affidabilità a lungo termine per l'industriale e l'applicazione dell'automobile;

2. Le dita dell'oro riducono la resistenza di contatto;

3. officina 16000㎡;

4. La riunione del vostro PWB ha bisogno di dal prototipo a fabbricazione in serie.

5. Ispezione rigorosa di WIP e controllare come pure istruzione di lavoro;

6. Classe 3 della classe 2/IPC di IPC;

7. ISO9001, ISO14001, ISO13485, UL ha certificato la fabbrica fabbricante;

8. Metodo di spedizione differenziato: Fedex, DHL, TNT, SME;

9. Nessun MOQ, basso costo per i prototipi e piccola quantità di funzionamenti.

1,3 specifiche del PWB

1,4 applicazioni

Trasmettitore di Bluetooth

Separatori di HDMI

Sistemi del CCTV

Iluminazioni pubbliche principali

Amplificatore a basso rumore

Sistema del controllo di accesso della porta

punto caldo mobile 5G

Multicoupler

Sviluppo di sistemi embedded

Smart Phone e telefono cellulare

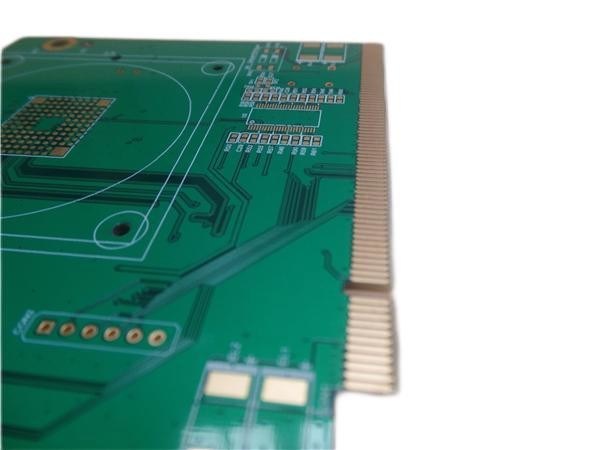

1,5 PWB del dito dell'oro

Lo scopo è di stabilire il collegamento elettrico al bordo senza usando un sistema in due parti del connettore. La placcatura del nichel e dell'oro è effettuata essenzialmente nello stesso modo come il rame e la latta/cavo di placcatura, cioè, tramite il deposito elettrolitico. La placcatura può essere effettuata manualmente o automaticamente. Nel processo manuale, i bordi sono più o meno stazionari nel bagno di doratura, che causa un deposito variante dell'oro lungo la fila delle dita del contatto. Il risultato sarà frequentemente forse due volte una distribuzione di spessore con le dita esterne del contatto che hanno oro tanto depositato come le dita concentrare del contatto. Nel processo automatico, la doratura ha luogo mentre i bordi fanno scorrere attraverso la cella di placcaggio. Il metodo offre una variazione di spessore dell'oro che può essere controllata all'interno di ± 5% o migliore. Ciò è perché tutte le dita del contatto si occuperanno esattamente nello stesso modo quando il bordo si muove attraverso la cella trattata.

I connettori per circuito stampato sono forniti frequentemente di una scanalatura che serve a guidare il bordo riguardo al recipiente (che individua scanalatura) e/o ad impedire l'inserzione sbagliata del bordo (scanalatura di polarizzazione). Solitamente, il produttore del PWB preferisce dirigere simultaneamente la scanalatura con il contorno del bordo. Ovviamente, questo richiede che la scanalatura sia leggermente più ampia del router che il pezzo ha utilizzato.

Per facilitare l'inserzione del bordo nel recipiente, il bordo lungo il connettore dovrebbe essere smussato. La smussatura anche presenta il vantaggio di riduzione del raschio dei contatti del recipiente quando il bordo è inserito nel recipiente.
