Luogo di origine: | La Cina |
Marca: | Bicheng Technologies Limited |
Certificazione: | UL |
Numero di modello: | BIC-466-V6.5 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | USD 9.99-99.99 |
Imballaggi particolari: | Vuoto |
Tempi di consegna: | 10 giorni lavorativi |
Termini di pagamento: | T/T, Paypal |
Capacità di alimentazione: | 45000 pezzi al mese |
Materiale di base: | FR-4 | Altezza finale del PWB: | 0.5mm ±0.1 |
---|---|---|---|
Esterno finale della stagnola: | 1 oncia | Finitura superficia: | Oro di immersione |
Colore della maschera della lega per saldatura: | Giallo | Colore della leggenda componente: | Bianco |
PROVA: | Spedizione priore della prova elettrica di 100% |

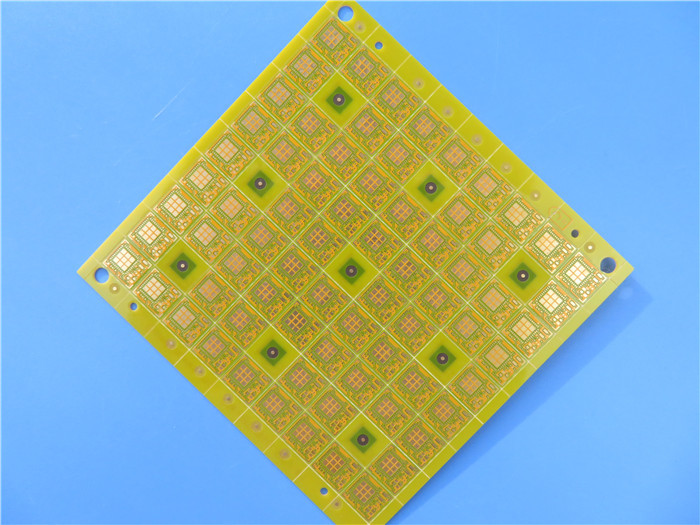

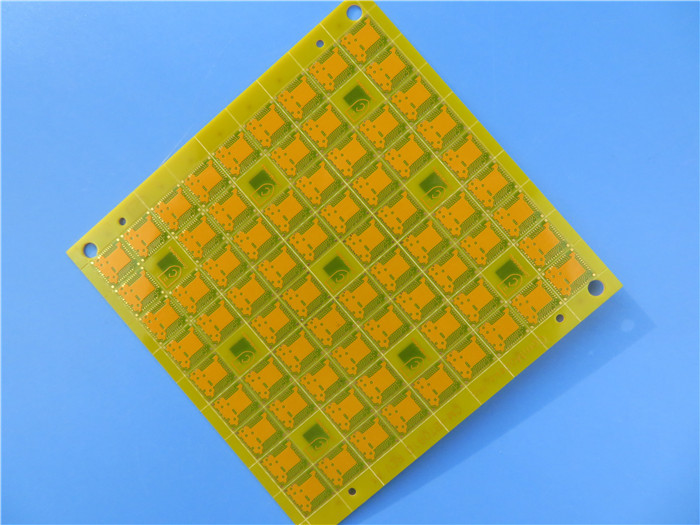

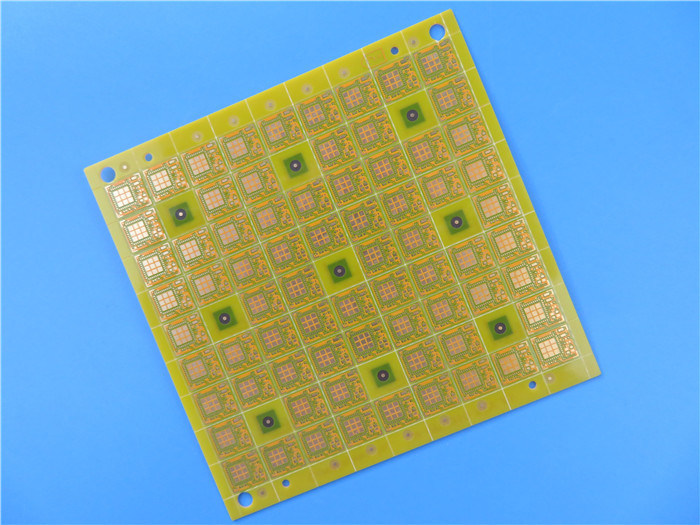

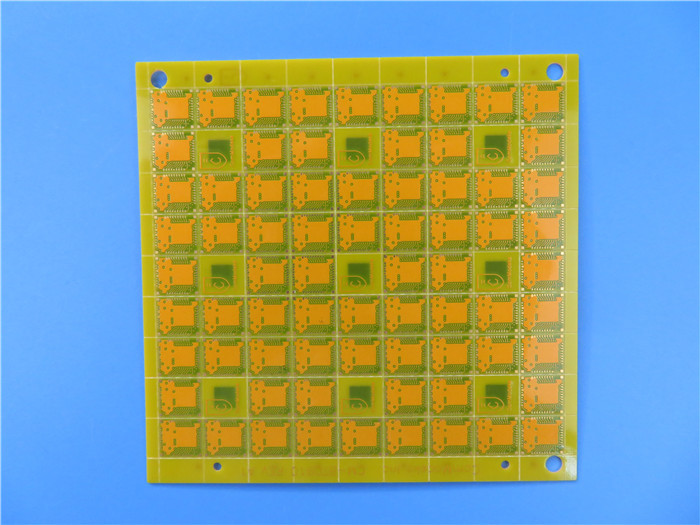

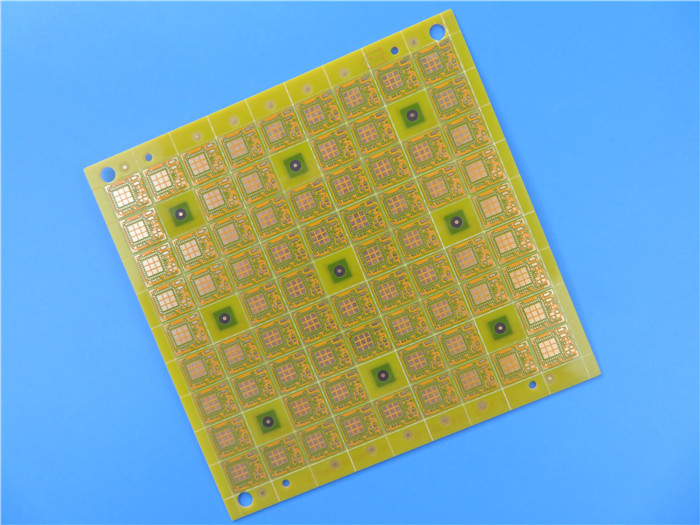

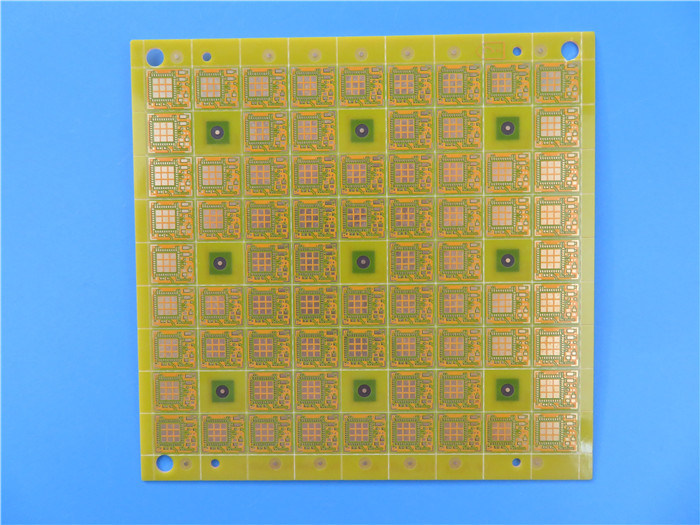

PWB sottile a più strati 0.5mm 4- bordo sottile del PWB di strato con l'oro di immersione
(I bordi dei circuiti stampati sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
1,1 descrizione generale
Ciò è un tipo di bordo sottile del PWB di 4 strati sviluppato sul substrato FR-4 con il Tg 135°C per l'applicazione dell'inseguitore di GPS. È spesso soltanto 0,5 millimetri senza silkscreen sulla maschera gialla della lega per saldatura (Taiyo) ed oro di immersione sui cuscinetti. Il materiale di base proviene da ITEQ che fornisce 72 sul PWB per pannello. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 50 pannelli sono imballati per la spedizione.
1,2 caratteristiche e benefici
1. Il materiale FR-4 è RoHS compiacente ed adatto a bisogni termici dell'affidabilità;
2. L'oro di immersione ha tempo di immagazzinaggio di lunga durata (può essere immagazzinato per più di 1 anno nella borsa di vuoto);
3. Facciamo le capacità potenti del PWB sostenere vostri ricerca e sviluppo, vendite ed introduzione sul mercato;
4. officina 16000㎡ e 8000 tipi di PWB al mese;
5. Servizio di assistenza al cliente senza problemi e di valore univoco;
6. ISO9001, ISO14001, IATF16949, ISO13485, UL ha certificato;
7. Più degli anni 18+ di esperienza del PWB;
8. Classe 3. della classe 2/IPC di IPC.
1,3 applicazioni
Sistemi di sorveglianza
Invertitore del legame di griglia
Modem USB
Router di Mifi
Inseguitore di GPS del veicolo
Controllo di accesso dell'utente
Parti del circuito
Applicazioni di sistemi embedded
CC del convertitore a CC
Stampanti
1,4 parametro del PWB
DIMENSIONE DEL PWB | 100 x 105mm=72PCS |
TIPO DEL BORDO | PWB a più strati |
Numero degli strati | 4 strati |
Componenti di superficie del supporto | SÌ |
Attraverso le componenti del foro | NO |
ACCATASTAMENTO DI STRATO | rame ------- CS della CIMA di 18um (0.5oz) +plate |
prepreg 4mil | |
rame ------- aereo della terra 18um (0.5oz) | |
5mil FR-4 | |
rame ------- aereo di 18um (0.5oz) PWR | |
prepreg 4mil | |
rame ------- aereo di 18um (0.5oz) PWR | |
TECNOLOGIA | |
Traccia e spazio minimi: | 4mil/4mil |
Fori minimi/massimi: | 0.3/2.50mm |
Numero dei fori differenti: | 31 |
Numero dei luoghi di perforazione: | 2315 |
Numero delle scanalature macinate: | 0 |
Numero dei ritagli interni: | 0 |
Controllo di impedenza | no |
MATERIALE DEL BORDO | |
In vetro epossidico: | FR-4, ITEQ IT140 TG>135, er<5> |
Esterno finale della stagnola: | 1oz |
Stagnola finale interna: | 0.5oz |
Altezza finale del PWB: | 0.52-0.56mm |
PLACCAGGIO E RICOPRIRE | |
Finitura superficia | Oro 0.025µm di immersione più del nichel di 3µm (14,9% aree) |
Saldi la maschera per applicarsi a: | ALTO e basso, minimo 12micron |
Colore della maschera della lega per saldatura: | Giallo, Taiyo PSR-2000GT600D |
Tipo della maschera della lega per saldatura: | LPSM |
CONTOUR/CUTTING | Percorso |
MARCATURA | |
Lato della leggenda componente | Nessun silkscreen requried. |
Colore della leggenda componente | Nessun silkscreen requried. |
Produttore Name o logo: | Nessun silkscreen requried. |
VIA | Il foro metallizzato (PTH), tramite in cuscinetto e via il coperchiamento sul CS e sullo PS, vias non dovrebbe essere visibile. |
VALUTAZIONE DI FLAMIBILITY | Approvazione minuto dell'UL 94-V0. |
TOLLERANZA DI DIMENSIONE | |
Dimensione del profilo: | 0,0059" (0.15mm) |
Placcatura del bordo: | 0,0030" (0.076mm) |
Tolleranza del trapano: | 0,002" (0.05mm) |
PROVA | Spedizione priore della prova elettrica di 100% |
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
AREA DI SERVIZIO | Universalmente, globalmente. |
