Numero degli strati: | 10 | In vetro epossidico: | FR-4 TG135℃ e RO4350B Tg 288℃ |
---|---|---|---|
Altezza finale del PWB: | 1.7mm ±0.1 | Esterno finale della stagnola: | 1 oncia |
Finitura superficia: | Oro di immersione dell'oro di immersione (11,9%) 0.05um sopra nichel 3um | Colore della maschera della lega per saldatura: | Rosso |
Colore della leggenda componente: | Bianco | Prova: | Spedizione priore della prova elettrica di 100% |
10-Layer PWB ibrido del PWB ibrido Rogers RO4350 6.6mil+FR4 con la maschera della lega per saldatura e l'oro rossi di immersione
(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Ciao ognuno,
Buon giorno!
Oggi stiamo parlando di un tipo di PWB ibrido di 10 strati abbiamo costruito su RO4350B e su FR-4. Questo bordo è usato per le alte applicazioni di guadagno.

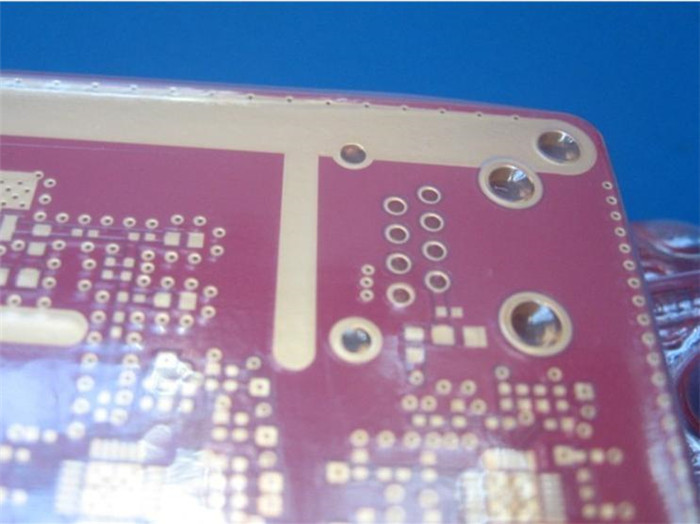

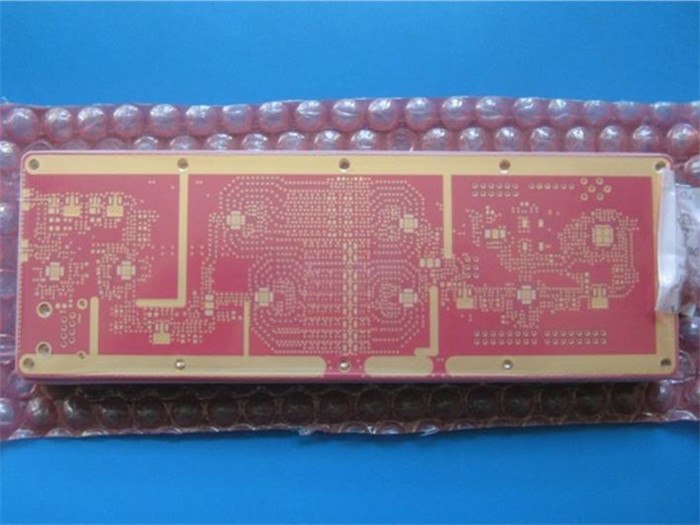

Il bordo realmente è semplice, perché c'è soltanto attraverso i fori collegati ogni strato. L'altezza finita è densamente 1.7mm. I cuscinetti ed i fori sono oro di immersione placcato, la superficie è con la maschera rossa della lega per saldatura. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 20 bordi sono imballati per la spedizione.
Applicazioni
Amplificatore di WiFi, del preamplificatore, stazioni di relè e ricetrasmettitore ecc. di rf.
I nostri vantaggi
1) vi aiuta fuoco sulle vostre competenze di centro su ricerca e sviluppo, sulle vendite e sull'introduzione sul mercato;
2) capacità di mese di 30000 metri quadri;
Riunione di 3) i vostri bisogni del PWB dal prototipo a fabbricazione in serie;
4) consegna di tempo d'inserimento e rapida;
5) IATF 16949 (2016), ISO14001 (2015), ISO9001 (2015), UL ha certificato la fabbrica.
Parametro e scheda di dati
DIMENSIONE DEL PWB | 210 x 85mm=1PCS |
TIPO DEL BORDO | |
Numero degli strati | PWB a più strati, un PWB di 10 strati |
Componenti di superficie del supporto | SÌ |
Attraverso le componenti del foro | SÌ |

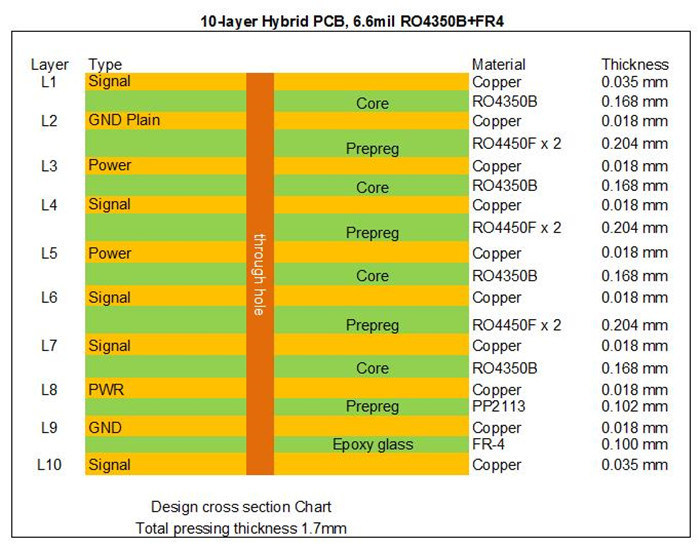

ACCATASTAMENTO DI STRATO | rame ------- strato SUPERIORE di 35um (1oz) +plate |
Il centro 0.168mm di RO4350B | |
rame ------- 18um (0.5oz) MidLayer 1 | |
RO4450F Prepreg (2x0.1) 0.2mm | |
rame ------- 18um (0.5oz) MidLayer 2 | |
Il centro 0.168mm di RO4350B | |
rame ------- 18um (0.5oz) MidLayer 3 | |
RO4450F Prepreg (2x0.1) 0.2mm | |
rame ------- 18um (0.5oz) MidLayer 4 | |
Il centro 0.168mm di RO4350B | |
rame ------- 18um (0.5oz) MidLayer 5 | |
RO4450F Prepreg (2x0.1) 0.2mm | |
rame ------- 18um (0.5oz) MidLayer 6 | |
Il centro 0.168mm di RO4350B | |
rame ------- 18um (0.5oz) MidLayer 7 | |
FR-4 pregpreg 0.1mm | |
rame ------- 18um (1oz) MidLayer 8 | |
FR-4 il centro 0.1mm | |
rame ------- strato di 35um (1oz) +plate BOT | |
TECNOLOGIA | |
Traccia e spazio minimi: | 5.9mil/5.9mil |
Fori minimi/massimi: | 0.3mm/3.8mm |
Numero dei fori differenti: | 16 |
Numero dei luoghi di perforazione: | 11385 |
Numero delle scanalature macinate: | 0 |
Numero dei ritagli interni: | 0 |
Controllo di impedenza | no |
MATERIALE DEL BORDO | |
In vetro epossidico: | RO4350B, RO4450B si è mescolato con FR-4 TG>135 |
Esterno finale della stagnola: | 1.5oz |
Stagnola finale interna: | 0.5oz |
Altezza finale del PWB: | 1.7mm ±0.17 |
PLACCAGGIO E RICOPRIRE | |
Finitura superficia | Oro di immersione (nichel 17,7%) 2µ» sopra 100µ» |
Saldi la maschera per applicarsi a: | Alto e basso, minimo 12micon. |
Colore della maschera della lega per saldatura: | Rosso |
Tipo della maschera della lega per saldatura: | LPSM |
CONTOUR/CUTTING | Percorso |
MARCATURA | |
Lato della leggenda componente | ALTO e basso. |
Colore della leggenda componente | Bianco, S-380W, Taiyo Supplied. |
Produttore Name o logo: | Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
VIA | Foro metallizzato (PTH), via tented. |
VALUTAZIONE DI FLAMIBILITY | Approvazione minuto dell'UL 94-V0. |
TOLLERANZA DI DIMENSIONE | |
Dimensione del profilo: | 0,0059" (0.15mm) |
Placcatura del bordo: | 0,0030" (0.076mm) |
Tolleranza del trapano: | 0,002" (0.05mm) |
PROVA | Spedizione priore della prova elettrica di 100% |
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
AREA DI SERVIZIO | Universalmente, globalmente. |
Le nostre capacità 2022 dei circuiti di azionamento
Vias ciechi, vias sepolti
PWB della flessione
Bordi di rame pesanti 12oz
Alto Tg, alto materiale di CTI
FR-4 ibrido e materiale ad alta frequenza
L'impedenza ha controllato il PWB
Classe 2, classe 3 di IPC di IPC
PWB senza piombo (RoHS compiacente)
PCBs a più strati ai bordi di strati del rame 32+
PWB del centro del metallo (MCPCB)
Produttore compiacente del PWB di RoHS
PWB rigido della flessione
Attraverso-foro, BGA, dito dell'oro, cupola del bordo
Via-in-cuscinetto, vias riempiti
Materiali del PWB
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;
RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, kappa 438;
TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5;
PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2);
AD450, AD600, AD1000, TC350;
Nelco N4000, N9350, N9240;
FR-4 (alto Tg S1000-2M, TU-872 SLK, TU-768, IT-180A ecc.), FR-4 alto CTI>600V;
Polyimide, ANIMALE DOMESTICO;
Il centro ecc. del metallo.
