RO4350B, 4003C; Rogers 5880, 5870, 6002, 6010, 6006, 6035; RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
Luogo di origine: | La Cina |
Marca: | Bicheng Technologies Limited |
Certificazione: | UL |
Numero di modello: | BIC-xxxx-V1.0 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | USD 2.99-6.99 PER PIECE |
Imballaggi particolari: | Vuoto |
Tempi di consegna: | 10 GIORNI LAVORATIVI |
Termini di pagamento: | T/T, Western Union |
Capacità di alimentazione: | 45000 pezzi al mese |
Numero degli strati: | 2 | In vetro epossidico: | F4B 3.0mm densamente |
---|---|---|---|
Stagnola finale: | 1 Oz | Altezza finale del PWB: | 3,0 millimetri ±10% |
Finitura superficia: | OSP | Colore della maschera della lega per saldatura: | Verde |
Colore della leggenda componente: | Nessun | Prova: | Spedizione priore della prova elettrica di 100% |
Ciao tutti,

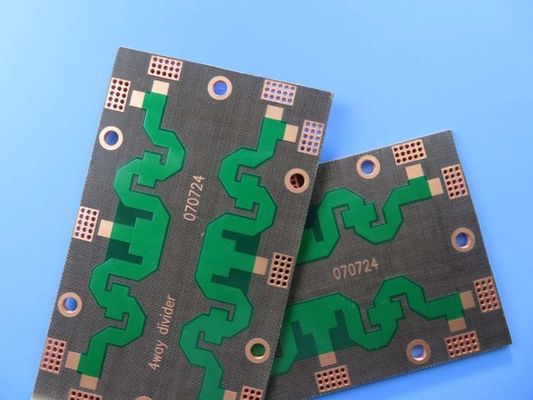

Oggi parliamo del circuito ad alta frequenza di F4B (PTFE).
F4B è una serie di PTFE ha basato i materiali ad alta frequenza che è marca di Cina. Presenta i vantaggi sul prezzo e sulla qualità nell'applicazione di navigazione, radar, telecomunicazione via satellite, 4G comunicazioni, comunicazioni 5G e simili.
Il disponibili costanti dielettrici comuni sono 2,2, 2,55 e 2,65, l'altro valore delle costanti dielettriche sono 2,17, 2,45, 2,75 e 3,0 ecc; Il peso di rame disponibile è 0.5oz, 1oz e 2oz e 3oz; lo spessore delle gamme del bordo da 0.17mm a 5.0mm.
Capacità del PWB | |
Materiale del PWB: | PTFE |
Designatore: | Serie di F4B |
Costante dielettrica: | 2,2, 2,55 e 2,65 |
2,17, 2,45, 2,75 e 3,0 | |
Conteggio di strato: | 2 strati, tipo a più strati e ibrido |
Peso di rame: | 0.5oz, 1oz, 2oz |
Spessore del PWB: | 0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm, |
1.5mm, 2.0mm, 3.0mm, 4.0mm e 5.0mm, ecc. | |
Dimensione del PWB: | ≤400mm X 500mm |
Maschera della lega per saldatura: | Verdi, neri, nessun colore ecc… |
Finitura superficia: | Rame nudo, HASL, ENIG ecc. |
Possiamo fornirgli il singolo bordo parteggiato, il doppio bordo parteggiato, il bordo a più strati ed il circuito ibrido con FR-4.
Il colore comune della maschera della lega per saldatura è verde, nero e nessun colore usato.
La finitura superficia ha usato solitamente è rame nudo (nessun rivestimento), HASL ed oro di immersione.
Il colore di base del PWB di F4B è marrone.
Proprietà elettriche di F4B PTFE
Nome | Condizione di prova | Unità | Valore | |||
Densità | Stato normale | g/ cm3 | 2.1~2.35 | |||
Assorbimento dell'umidità | Immersione nell'acqua distillata di 20±2℃ per 24 ore | % | ≤0.02 | |||
Temperatura di funzionamento | Camera massima minima di temperatura | ℃ | -50℃~+260℃ | |||
Conducibilità termica | W/m/k | 0,8 | ||||
CTE (tipico) |
0~100℃ (εr: 2.1~2.3) |
ppm/℃ | 25 (x) | |||
34 (y) | ||||||
252 (z) | ||||||
CTE (tipico) |
0~100℃ (εr: 2.3~2.9) |
ppm/℃ | 14 (x) | |||
21 (y) | ||||||
173 (z) | ||||||
CTE (tipico) |
0~100℃ (εr: 2.9~3.5) |
ppm/℃ | 12 (x) | |||
15 (y) | ||||||
95 (z) | ||||||
Fattore di restringimento | 2 ore in acqua bollente | % | 0,0002 | |||
Resistività di superficie |
500V CC |
Stato normale | M. ·Ω | ≥1×104 | ||
Umidità e temperatura costanti | ≥1×103 | |||||
Resistività di volume | Stato normale | MΩ.cm | ≥1×106 | |||
Umidità e temperatura costanti | ≥1×105 | |||||
Pin Resistance | CC 500V | Stato normale | MΩ | ≥1×105 | ||
Umidità e temperatura costanti | ≥1×103 | |||||
Resistenza dielettrica di superficie | Stato normale | d=1mm (Kv/mm) | ≥1.2 | |||
Umidità e temperatura costanti | ≥1.1 | |||||
Costante dielettrica | 10GHZ | εr |
2,20, 2,55, 2,65, 3,0, 3,5 (±2%) |
|||
Fattore di dissipazione | 10GHZ | tgδ | 2,2 | ≤7×10-4 | ||
2.55~2.65 | ≤1×10-3 | |||||
3.0~3.5 | ≤1.5×10-3 |
Oltre al PWB di F4B, inoltre forniamo i circuiti ad alta frequenza basati sul materiale di Rogers, sul materiale taconic e su Arlon ecc. per esempio la lista qui sotto:
Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 ecc.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010;
TLX-8, TLY-5, RF-35TC, TLF-35 Taconic ecc.
Arlon AD450, AD600 ecc.
Siete benvenuto contattarci per la vostra indagine. Grazie per la vostra lettura.
