Luogo di origine: | La Cina |
Marca: | Bicheng Enterprise Limited |
Certificazione: | UL |
Numero di modello: | BIC-0118-V1.18 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | USD40~50 |
Imballaggi particolari: | vuoto |
Tempi di consegna: | 4-5 giorni lavorativi |
Termini di pagamento: | T / T, Paypal |
Capacità di alimentazione: | 45000 pezzi al mese |
Il centro di alluminio: | 1W / Materiale dielettrico 75um di Mk | Altezza finale del PWB: | 1.6mm ±0.16 |
---|---|---|---|
Esterno finale della stagnola: | 1oz | Finitura di superficie: | Livellamento di saldatura dell'aria calda (HASL), senza piombo |
Colore della maschera della lega per saldatura: | bianco | Colore della leggenda componente: | Black |
prova: | Spedizione priore della prova elettrica di 100% |
Profilo del prodotto
1,1 descrizione generale

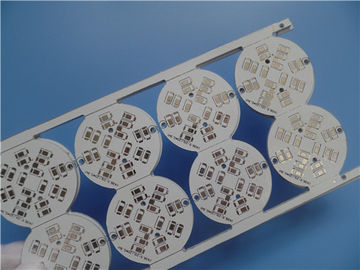

Ciò è un tipo di PWB dell'alluminio per l'applicazione di illuminazione Led. È un a un solo strato
Bordo di MCPCB spesso a 1,6 millimetri con 1 conducibilità termica di W/MK. Il piatto di alluminio
proviene da ITEQ, dalla maschera della lega per saldatura e dal silkscreen da Taiyo. Ha fabbricato per classe di IPC 6012
2 facendo uso dei dati assicurati di Gerber. 20 pannelli sono imballati per la spedizione.
1,2 caratteristiche e benefici
A. combinazione di ottimizzazione di circuito principale e di circuito di controllo,
B. sostituisca il substrato ceramico fragile ed ottenga una migliore durevolezza meccanica,
C. diffusione di efficace calore nella progettazione del circuito,
D. riduca la temperatura di funzionamento dell'attrezzatura,
E. migliori la densità di potenza e l'affidabilità del dispositivo,
F. prolunghi il tempo di impiego del prodotto,
G. radrizzi l'istruzione (MI) di fabbricazione,
H. l'intero processo di montaggio è completamente controllato.
I. spedizione di porta in porta di DDU con costo di trasporto competitivo,
Metodo di trasporto di J. Diversified
K. prezzo competitivo
L. ingegneri professionisti e con esperienza
1,3 applicazione
PWB dell'alluminio del modulo, modulo di potere, attrezzatura di automazione delle attività d'ufficio, illuminazione all'aperto
1,4 parametro e scheda di dati
DIMENSIONE DEL PWB | 160 x 83 mm=8 PCS (scelga il diametro del bordo 38 millimetri) |
IMBARCHI SUL TIPO | PWB dell'alluminio, PWB dell'IMS, MCPCB |
Numero degli strati | Scelga il PWB parteggiato |
Sorga le componenti del supporto | SÌ |
Attraverso le componenti del foro | NO |
ACCATASTAMENTO DI STRATO | rame ------- 35um (1oz) |
1W/MK materiale dielettrico 75um | |
Alluminio 6061 1.6mm | |
TECNOLOGIA | |
Traccia e spazio minimi: | 39.37mil/38mil |
Fori minimi/massimi: | 2 |
Numero dei fori differenti: | 1 |
Numero dei luoghi di perforazione: | 4 |
Numero delle scanalature macinate: | 0 |
Numero dei ritagli interni: | 0 |
Controllo di impedenza | no |
MATERIALE DEL BORDO | |
Il centro di alluminio: | 1W / Materiale dielettrico 75um di Mk |
Resistenza termica (°C/W) | ≤0.45 |
Tensione di ripartizione (VCC) | 4000 |
Esterno finale della stagnola: | 1oz |
Stagnola finale interna: | 0oz |
Altezza finale del PWB: | 1.6mm ±0.16 |
PLACCATURA E RIVESTIMENTO | |
Finitura superficia | Livellamento di saldatura dell'aria calda (HASL), senza piombo, Sn>=2.54µm |
La maschera della lega per saldatura si applica a: | CIMA, minimo 12micron |
Colore della maschera della lega per saldatura: | Bianco, Taiyo PSR400 WT02 |
Tipo della maschera della lega per saldatura: | LPSM |
CONTOUR/CUTTING | Guida |
SEGNO | |
Lato della leggenda componente | CIMA |
Colore della leggenda componente | Il nero |
Nome o logo del produttore: | Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
VIA | Non placcato in tutto il foro (NPTH) |
VALUTAZIONE DI FLAMIBILITY | MIN di approvazione dell'UL 94-V0. |
TOLLERANZA DI DIMENSIONE | |
Dimensione del profilo: | 0,0059" |
Placcatura del bordo: | 0,0029" |
Tolleranza del trapano: | 0,002" |
PROVA | Spedizione priore della prova elettrica di 100% |
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
AREA DI SERVIZIO | Universalmente, globalmente. |
