Luogo di origine: | La Cina |
Marca: | Bicheng Enterprise Limited |
Certificazione: | UL |
Numero di modello: | BIC-0120-V1.20 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | USD40~50 per piece |
Imballaggi particolari: | vuoto |
Tempi di consegna: | 5-6 giorni lavorativi |
Termini di pagamento: | T / T, Paypal |
Capacità di alimentazione: | 45000 pezzi al mese |
Numero degli strati: | singolo PCB lato | Il centro di alluminio:: | 1W / Materiale dielettrico 75um di Mk |
---|---|---|---|
Esterno finale della stagnola:: | 1oz | Altezza finale del PWB:: | 1.6mm ±0.16 |
Finitura di superficie: | Livellamento di saldatura dell'aria calda (HASL), senza piombo, Sn>=2.54µm | Colore della maschera della lega per saldatura:: | Il nero, KSM-S6189BK31 |
Colore della leggenda componente: | Bianco, IJR-4000 MW300 | prova: | Spedizione priore della prova elettrica di 100% |
Profilo del prodotto
1,1 descrizione generale

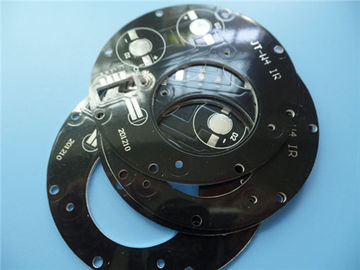

Ciò è un tipo di PWB dell'alluminio per il modulo di applicazione di potenza. È un a un solo strato
Bordo di MCPCB spesso a 1,6 millimetri con 1 conducibilità termica di W/MK. Il piatto di alluminio
proviene da ITEQ, dalla maschera della lega per saldatura e dal silkscreen da Taiyo. Ha fabbricato per IPC 6012
Classe 2 facendo uso dei dati assicurati di Gerber. 30 bordi sono imballati esclusivamente.
1,2 caratteristiche e benefici
A. combinazione di ottimizzazione di circuito principale e di circuito di controllo,
B. sostituisca il substrato ceramico fragile ed ottenga una migliore durevolezza meccanica,
C. diffusione di efficace calore nella progettazione del circuito,
D. riduca la temperatura di funzionamento dell'attrezzatura,
E. migliori la densità di potenza e l'affidabilità del dispositivo,
F. prolunghi il tempo di impiego del prodotto,
G. ispezione di WIP ed istruzione rigorose di funzionamento come pure del monitoraggio,
H. prova ad alta tensione, prova di controllo di impedenza, micro-sezione, prova di lega per saldatura-abilità,
I. tasso ammissibile dei prodotti di prima produzione: >95%
UL del J. riconosciuta e RoHS Direttiva-compiacente
K. tecnologia avanzata
L. tasso di reclamo del cliente: <1>
1,3 applicazione
Lampada fluorescente, bordo di CPU, driver a disco magnetico, attrezzatura elettronica di comunicazione,
Attrezzatura dell'alimentazione elettrica
1,4 parametro e scheda di dati
DIMENSIONE DEL PWB | 96 x 96mm=1PCS |
TIPO DEL BORDO | PWB DELL'IMS |
Numero degli strati | Scelga il PWB parteggiato |
Sorga le componenti del supporto | SÌ |
Attraverso le componenti del foro | NO |
ACCATASTAMENTO DI STRATO | rame ------- 70um (2oz) |
1W/MK materiale dielettrico 75um | |
Alluminio 6061 1.5mm | |
TECNOLOGIA | |
Traccia e spazio minimi: | 12mil/20mil |
Fori minimi/massimi: | 3mm/5.0mm |
Numero dei fori differenti: | 12 |
Numero dei luoghi di perforazione: | 3 |
Numero delle scanalature macinate: | 2 |
Numero dei ritagli interni: | 0 |
Controllo di impedenza | no |
MATERIALE DEL BORDO | |
Il centro di alluminio: | 1W / Materiale dielettrico 75um di Mk |
Resistenza termica (°C/W) | ≤0.45 |
Tensione di ripartizione (VCC) | 4000 |
Esterno finale della stagnola: | 1oz |
Stagnola finale interna: | 0oz |
Altezza finale del PWB: | 1.6mm ±0.16 |
PLACCATURA E RIVESTIMENTO | |
Finitura superficia | Livellamento di saldatura dell'aria calda (HASL), senza piombo, Sn>=2.54µm |
La maschera della lega per saldatura si applica a: | CIMA, minimo 12micron |
Colore della maschera della lega per saldatura: | Il nero, KSM-S6189BK31 |
Tipo della maschera della lega per saldatura: | LPSM |
CONTOUR/CUTTING | Guida |
SEGNO | |
Lato della leggenda componente | CIMA |
Colore della leggenda componente | Bianco, IJR-4000 MW300 |
Nome o logo del produttore: | Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
VIA | Non placcato in tutto il foro (NPTH) |
VALUTAZIONE DI FLAMIBILITY | MIN di approvazione dell'UL 94-V0. |
TOLLERANZA DI DIMENSIONE | |
Dimensione del profilo: | 0,0059" |
Placcatura del bordo: | 0,0029" |
Tolleranza del trapano: | 0,002" |
PROVA | Spedizione priore della prova elettrica di 100% |
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
AREA DI SERVIZIO | Universalmente, globalmente. |
La varietà di PCBs di alluminio
Placcatura del modello del PWB
