Singole strisce parteggiate del PWB della flessione sviluppate sul Polyimide 1oz con il rinforzo e l'oro di pi placcati per la cinghia del contatto

prodotti

L'impedenza ha controllato il PWB

Singole strisce parteggiate del PWB della flessione sviluppate sul Polyimide 1oz con il rinforzo e l'oro di pi placcati per la cinghia del contatto

MOQ:	1 pezzo
prezzo:	USD20~30
imballaggio standard:	vuoto
Periodo di consegna:	7-8 GIORNO LAVORATIVO
metodo di pagamento:	T / T, Paypal
Capacità di approvvigionamento:	50000 pezzo al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Enterprise Limited

Certificazione

Numero di modello

BIC-330-V4.22

Materiale del bordo:

Polyimide 50µm, ITEQ

Spessore del bordo:

0.20mm

Spessore di superficie del Cu:

µm 35

Finitura superficia:

Oro di immersione

Colore di Coverlay:

GIALLO

Colore del Silkscreen:

Bianco

Funzione:

Prova elettrica del passaggio di 100%

Quantità di ordine minimo:

1 pezzo

Prezzo:

USD20~30

Imballaggi particolari:

vuoto

Tempi di consegna:

7-8 GIORNO LAVORATIVO

Termini di pagamento:

T / T, Paypal

Capacità di alimentazione:

50000 pezzo al mese

Descrizione del prodotto

Singole strisce parteggiate del PWB della flessione sviluppate sul Polyimide 1oz con il rinforzo e l'oro di pi placcati per la cinghia del contatto

(I circuiti stampati flessibili sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Specifiche

DIMENSIONE DEL PWB	170 x 25mm=1PCS
Materiale di base:	Polyimide
Numero degli strati	Singolo PWB parteggiato
SMT	no
Attraverso le componenti del foro	no
ACCATASTAMENTO DI STRATO	Rame ------- 35um (1oz)
	Adesivo
	Polyimide
Traccia e spazio minimi:	4mil/4mil
Fori minimi/massimi:	N/A
Esterno finale della stagnola:	1oz
Stagnola finale interna:	0oz
Altezza finale del PWB:	0.15mm ±0.05
Finitura superficia	Oro di immersione
Saldi la maschera per applicarsi a:	CIMA
Colore della maschera della lega per saldatura:	Coverlay giallo
CONTOUR/CUTTING	Perforazione
Rinforzo:	Polyimide sul retro di area del dito dell'oro
Lato della leggenda componente	NO
Colore della leggenda componente	NO
VIA	N/A
VALUTAZIONE DI FLAMIBILITY	Approvazione minuto dell'UL 94-V0.
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.

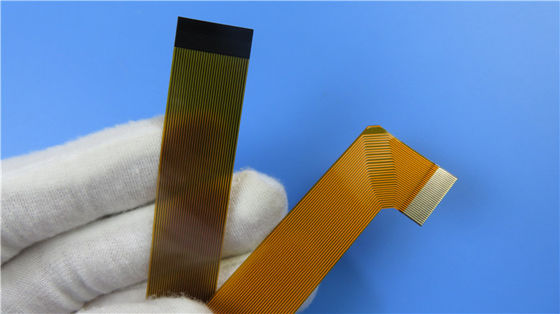

Singole strisce parteggiate del PWB della flessione sviluppate sul Polyimide 1oz con il rinforzo e l'oro di pi placcati per la cinghia del contatto 0

Capacità 2021 di FPC

No.	Specifiche	Capacità
1	Tipo del bordo	A un solo strato, strato di Doulbe, a più strati, Rigido-flessione
2	Materiale di base	PI, ANIMALE DOMESTICO
3	Peso di rame	0.5oz, 1oz, 2oz
4	Dimensione massima del LED	250 x 5000mm
5	Dimensione massima generale	250 x 2000mm
6	Spessore del bordo	0.03mm-3.0mm
7	Tolleranza di spessore	±0.03mm
8	Luogo di perforazione di Mininum	0.05mm
9	Luogo di perforazione massimo	6.5mm
10	Tolleranza del luogo di perforazione	±0.025mm
11	Spessore della parete del foro	≧ 8 um
12	Pista/Gap minimi del bordo a un solo strato	0.025/0.03mm
13	Pista/Gap minimi di doppio strato e del bordo a più strati	0.03/0.040mm
14	Incidere della tolleranza	±0.02mm
15	Larghezza minima della leggenda di seta	≧ 0.125mm
16	Heigh minimo della leggenda di seta	≧0.75mm
17	Distanza fra la leggenda da riempire	≧0.15mm
18	Distanza dalla maschera d'apertura della lega per saldatura del trapano Coverlay da seguire	≧0.03mm
19	Distanza dalla maschera d'apertura della lega per saldatura di perforazione del Coverlay per seguire	≧0.03mm
20	Spessore del nichel di immersione	100-300u»
21	Spessore dell'oro di immersione	1-3u»
22	Thicnkess della latta di immersione	150-400u»
23	Cuscinetto difficile elettrico minimo	0.2mm
24	Tolleranza minima del profilo (perforazione normale della muffa d'acciaio)	±0.1mm
25	Tolleranza minima del profilo (perforazione della muffa di acciaio di precisione)	±0.05mm
26	Raggio di Mininum dell'angolo smussato (profilo)	0.2mm
27	Materiale di Stiffner	Pi, FR-4, 3M Adhesive, ANIMALE DOMESTICO, lamiera di acciaio
28	RoHs	Sì
29	Colore della maschera della lega per saldatura	Giallo, bianco, nero, verde

Singole strisce parteggiate del PWB della flessione sviluppate sul Polyimide 1oz con il rinforzo e l'oro di pi placcati per la cinghia del contatto 1
