PWB spesso flessibile su due lati di Coverlay FPC di giallo di PCBs del Polyimide di PCBs 0.15mm

prodotti

L'impedenza ha controllato il PWB

PWB spesso flessibile su due lati di Coverlay FPC di giallo di PCBs del Polyimide di PCBs 0.15mm

MOQ:	1
prezzo:	USD40~50
imballaggio standard:	vuoto
Periodo di consegna:	5-6 giorni lavorativi
metodo di pagamento:	T / T, Paypal
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Enterprise Limited

Certificazione

Numero di modello

BIC-0277-V2.77

Materiale del bordo:

Polyimide (PI) 25um ITEQ 60℃

Spessore del bordo:

0.15mm +/--10%

Spessore di superficie del Cu:

35 um (1 oncia)

Finitura di superficie:

oro di immersione

Colore di Coverlay:

Giallo

Colore del Silkscreen:

bianco

Funzione:

Prova elettrica del passaggio di 100%

Quantità di ordine minimo:

Prezzo:

USD40~50

Imballaggi particolari:

vuoto

Tempi di consegna:

5-6 giorni lavorativi

Termini di pagamento:

T / T, Paypal

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

Profilo del prodotto

1,1 descrizione generale

Ciò è un tipo di circuito stampato flessibile per l'applicazione del dispositivo analogico. È a

un bordo di 2 strati a 0.15mm spessi. Il laminato basso proviene da ITEQ, ha fabbricato

per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. L'oro di immersione è applicato

sui cuscinetti. Stiffner è applicato sul divisorio del connettore.

1,2 caratteristiche e benefici

A. flessibilità eccellente
B. ridurre il volume
C. perdita di peso
D. consistenza dell'assemblea
E. affidabilità aumentata
F. controllabilità di progettazione elettrica di parametro
G. L'estremità può essere intero saldata
H. optionality del materiale
I. basso costo
J. Continuity di elaborazione
K. Focus sul minimo a produzione in volume media
L. High-technology

1,3 applicazione

Commutatore di sottili pellicole, bordo della flessione dell'antenna del telefono cellulare, navigazione di GPS dell'automobile

bordo della flessione

1,4 parametro e scheda di dati

Numero degli strati	2
Tipo del bordo	Flexbile cirucit
Spessore del bordo	0.15mm +/--10%
Materiale del bordo	Polyimide (PI) 25um
Fornitore del materiale del bordo	ITEQ
Valore di Tg del materiale del bordo	60℃

Spessore del Cu di PTH	≥20 um
Thicknes interni del Cu di Iayer	N/A
Spessore di superficie del Cu	35 um (1oz)

Colore di Coverlay	Giallo
Numero di Coverlay	2
Spessore di Coverlay	25 um
Rinforzo	200 um

Tipo di inchiostro del Silkscreen	IJR-4000 MW300
Fornitore del Silkscreen	TAIYO
Colore del Silkscreen	Bianco
Numero del Silkscreen	2

Traccia di Mininum (mil)	4 mil
Gap minimo (mil)	4 mil

Finitura superficia	Oro di immersione
RoHS ha richiesto	Sì
Famability	94-V0

Prova dello shock termico	Passaggio, -25℃±125℃, 1000 cicli.
Stress termico	Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica.
Funzione	Prova elettrica del passaggio di 100%
Esecuzione	Conformità with IPC-A-600H & Classe 2 di IPC-6013C

1,5 parete del foro di Microsection (um)

Spessore del Cu della parete del foro			≥20 um	Rugosità del Cu della parete del foro			≤25.4 um
NO.	A	B	C	D	E	F	Viale
1	22,310	22,150	22,320	22,150	22,350	22,150	22,238

1,6 unità di dimensione del profilo: millimetro

NO.	Dimensione richiesta (toerance)		Dimensione reale
1	110,00	±0.13	110,12	110,01	110,09	110,08
2	145,00	±0.13	145,01	145,15	145,12	145,02

1,7 dimensione del foro e dimensione della scanalatura (millimetro)

NO.	Dimensione di Requerment (tolleranza)		PTH/NPT	Dimensione reale
1	0,300	±0.075	Y	via	via	via	via
2	0,400	±0.075	Y	via	via	via	via
3	0,610	±0.075	Y	via	via	via	via

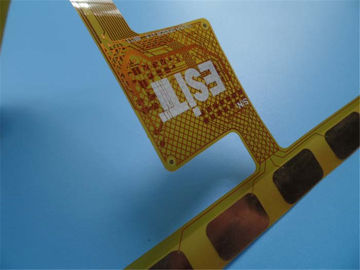

PWB spesso flessibile su due lati di Coverlay FPC di giallo di PCBs del Polyimide di PCBs 0.15mm 0

PWB spesso flessibile su due lati di Coverlay FPC di giallo di PCBs del Polyimide di PCBs 0.15mm 1
