Rigido-flessione speciale flessibile a più strati PCBs del citofono di PCBs con l'oro di immersione

prodotti

L'impedenza ha controllato il PWB

Rigido-flessione speciale flessibile a più strati PCBs del citofono di PCBs con l'oro di immersione

MOQ:	1
prezzo:	USD60~70
imballaggio standard:	vuoto
Periodo di consegna:	6-7 giorni lavorativi
metodo di pagamento:	T / T, Paypal
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Enterprise Limited

Certificazione

Numero di modello

BIC-0386-V3.86

Materiale del bordo:

FR-4, Polyimide (PI) 25µm ITEQ 60℃

Spessore del bordo:

0.25mm

Spessore di superficie del Cu:

35 µm (1 oncia)

Finitura di superficie:

oro di immersione

Colore di Coverlay:

Black

Colore del Silkscreen:

bianco

Funzione:

Prova elettrica del passaggio di 100%

Quantità di ordine minimo:

Prezzo:

USD60~70

Imballaggi particolari:

vuoto

Tempi di consegna:

6-7 giorni lavorativi

Termini di pagamento:

T / T, Paypal

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

Profilo del prodotto

1,1 descrizione generale

Ciò è un tipo di circuito flessibile per l'applicazione del citofono. È un a più strati

4 strati FPC a 0.25mm spessi. Il laminato basso sta usando da ITEQ, ha fabbricato per

Classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Due tipi di rinforzi sono applicati sopra

il lato posteriore e lato superiore.

1,2 caratteristiche e benefici

A. flessibilità eccellente
B. ridurre il volume
C. perdita di peso
D. consistenza dell'assemblea
E. affidabilità aumentata
F. controllabilità di progettazione elettrica di parametro
G. L'estremità può essere intero saldata
H. optionality del materiale
I. basso costo
J. Continuity di elaborazione
Servizio di K. On-time
Tasso di reclamo di L. Customer: <1>

1,3 applicazione

Striscia per tutti gli usi della luce morbida del LED, bordo molle dello schermo capacitivo del PC della compressa, cellulare

bordo della flessione della macchina fotografica del telefono

1,4 parametro e scheda di dati

Dimensione del PWB flessibile	71,25 x 80,38
Numero degli strati	4
Tipo del bordo	PWB flessibile
Spessore del bordo	0.25mm
Materiale del bordo	Polyimide (PI) 25µm
Fornitore del materiale del bordo	ITEQ
Valore di Tg del materiale del bordo	60℃

Spessore del Cu di PTH	µm ≥20
Thicknes interni del Cu di Iayer	35 µm (1oz)
Spessore di superficie del Cu	35 µm (1oz)

Colore di Coverlay	Il nero
Numero di Coverlay	2
Spessore di Coverlay	µm 25
Materiale del rinforzo	FR-4/acciaio inossidabile
Spessore del rinforzo	1.0mm/0.2mm

Tipo di inchiostro del Silkscreen	IJR-4000 MW300
Fornitore del Silkscreen	TAIYO
Colore del Silkscreen	Bianco
Numero del Silkscreen	1

Prova della sbucciatura di Coverlay	Non peelable
Adesione di leggenda	3M 90℃ nessuna sbucciatura dopo il minuto una prova di 3 volte

Finitura superficia	Oro di immersione
Spessore di nichel/di oro	Au: 0.03µm (minuto); Ni 2-4µm
RoHS ha richiesto	Sì
Famability	94-V0

Prova dello shock termico	Passaggio, -25℃±125℃, 1000 cicli.
Stress termico	Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica.
Funzione	Prova elettrica del passaggio di 100%
Esecuzione	Conformità with la classe 2 di IPC-6013C & di IPC-A-600H

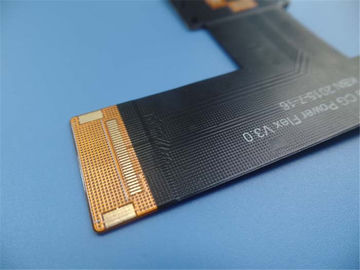

Rigido-flessione speciale flessibile a più strati PCBs del citofono di PCBs con l'oro di immersione 0

Rigido-flessione speciale flessibile a più strati PCBs del citofono di PCBs con l'oro di immersione 1
