Polyimide flessibile a più strati PCBs di PCBs al PWB spesso dell'oro di immersione di 0.25mm FPC

prodotti

L'impedenza ha controllato il PWB

Polyimide flessibile a più strati PCBs di PCBs al PWB spesso dell'oro di immersione di 0.25mm FPC

MOQ:	1
prezzo:	USD50~60
imballaggio standard:	vuoto
Periodo di consegna:	6-7 giorni lavorativi
metodo di pagamento:	T / T, Paypal
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Enterprise Limited

Certificazione

Numero di modello

BIC-0389-V3.89

Materiale del bordo:

Polyimide (PI) 25µm ITEQ

Spessore del bordo:

0.25mm

Spessore di superficie del Cu:

35µm (1 oncia)

Thicknes interni del Cu di Iayer:

35µm (1 oncia)

Finitura di superficie:

oro di immersione

Colore di Coverlay:

Giallo

Colore del Silkscreen:

bianco

Funzione:

Prova elettrica del passaggio di 100%

Quantità di ordine minimo:

Prezzo:

USD50~60

Imballaggi particolari:

vuoto

Tempi di consegna:

6-7 giorni lavorativi

Termini di pagamento:

T / T, Paypal

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

Profilo del prodotto

1,1 descrizione generale

Ciò è un tipo di circuito flessibile di 4 strati per l'applicazione dell'allarme di sicurezza

a 0.25mm spessi. Il laminato basso proviene da ITEQ, ha fabbricato per IPC 6012

Classe 2 facendo uso dei dati assicurati di Gerber. Il Polyimide come rinforzo è applicato sul

inserimento della testa.

1,2 caratteristiche e benefici

A. flessibilità eccellente
B. ridurre il volume
C. perdita di peso
D. consistenza dell'assemblea
E. affidabilità aumentata
F. controllabilità di progettazione elettrica di parametro
G. L'estremità può essere intero saldata
H. optionality del materiale
I. basso costo
J. Continuity di elaborazione
K. piccola quantità, prototipi e produzione.
L. soddisfare le vostre esigenze del circuito stampato da modello del PWB ammassare volume

produzione.

1,3 applicazione

Touch screen, bordo molle telecomandato di tocco industriale di controllo, antenna di posizione molle

bordo

1,4 parametro e scheda di dati

Dimensione del PWB flessibile	70,5 x 30.38mm
Numero degli strati	4
Tipo del bordo	PWB flessibile
Spessore del bordo	0.25mm
Materiale del bordo	Polyimide (PI) 25µm
Fornitore del materiale del bordo	ITEQ
Valore di Tg del materiale del bordo	60℃

Spessore del Cu di PTH	µm ≥20
Thicknes interni del Cu di Iayer	35µm (1oz)
Spessore di superficie del Cu	35µm (1oz)

Colore di Coverlay	Giallo
Numero di Coverlay	2
Spessore di Coverlay	µm 25
Materiale del rinforzo	Polyimide
Spessore del rinforzo	0.2mm

Tipo di inchiostro del Silkscreen	IJR-4000 MW300
Fornitore del Silkscreen	TAIYO
Colore del Silkscreen	Bianco
Numero del Silkscreen	1

Prova della sbucciatura di Coverlay	Non peelable
Adesione di leggenda	3M 90℃ nessuna sbucciatura dopo il minuto 3 cronometra la prova

Finitura superficia	Oro di immersione
Spessore di nichel/di oro	Au: 0.03µm (minuto); Ni 2-4µm
RoHS ha richiesto	Sì
Famability	94-V0

Prova dello shock termico	Passaggio, -25℃±125℃, 1000 cicli.
Stress termico	Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica.
Funzione	Prova elettrica del passaggio di 100%
Esecuzione	Conformità with la classe 2 di IPC-6013C & di IPC-A-600H

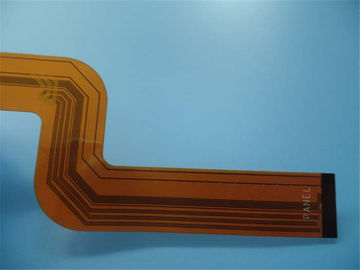

Polyimide flessibile a più strati PCBs di PCBs al PWB spesso dell'oro di immersione di 0.25mm FPC 0

Polyimide flessibile a più strati PCBs di PCBs al PWB spesso dell'oro di immersione di 0.25mm FPC 1
