Dettagli dei prodotti

Casa. > prodotti >

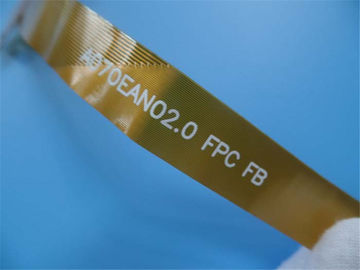

Doppio accesso PCBs flessibile Polyimide PCBs dell'oro di immersione di fabbricazione del bordo del PWB di 2 strati

prodotti

L'impedenza ha controllato il PWB

Doppio accesso PCBs flessibile Polyimide PCBs dell'oro di immersione di fabbricazione del bordo del PWB di 2 strati

MOQ:	1
prezzo:	USD40~50
imballaggio standard:	vuoto
Periodo di consegna:	5-6 giorni lavorativi
metodo di pagamento:	T / T, Paypal
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Enterprise Limited

Certificazione

Numero di modello

BIC-0396-V3.96

Materiale del bordo:

Polyimide 25µm ITEQ 60℃

Spessore del bordo:

0.15mm

Spessore di superficie del Cu:

µm 35

Finitura di superficie:

oro di immersione

Colore di Coverlay:

Giallo

Colore del Silkscreen:

bianco

Funzione:

Prova elettrica del passaggio di 100%

Quantità di ordine minimo:

Prezzo:

USD40~50

Imballaggi particolari:

vuoto

Tempi di consegna:

5-6 giorni lavorativi

Termini di pagamento:

T / T, Paypal

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

Profilo del prodotto

1,1 descrizione generale

Ciò è un tipo di circuito stampato flessibile per l'applicazione dei Gps che seguono per le automobili. È

i 2 strati FPCat 0.15mm densamente. Il laminato basso proviene da ITEQ, ha fabbricato per IPC

6012 classe 2 facendo uso dei dati del suppliedGerber.

1,2 caratteristiche e benefici

A. flessibilità eccellente
B. ridurre il volume
C. perdita di peso
D. consistenza dell'assemblea
E. affidabilità aumentata
F. controllabilità di progettazione elettrica di parametro
G. L'estremità può essere intero saldata
H. optionality del materiale
I. basso costo
J. Continuity di elaborazione
Servizio di K. On-time
L. Delivery in tempo: >98%

1,3 applicazione

Lampadina dell'esposizione, bordo della flessione del sensore dell'automobile, controllo industriale interfonico

1,4 parametro e scheda di dati

Dimensione del PWB flessibile	25,77 x 88.47mm
Numero degli strati	2
Tipo del bordo	PWB flessibile
Spessore del bordo	0.15mm
Materiale del bordo	Polyimide 25µm
Fornitore del materiale del bordo	ITEQ
Valore di Tg del materiale del bordo	60℃

Spessore del Cu di PTH	µm ≥20
Thicknes interni del Cu di Iayer	N/A
Spessore di superficie del Cu	µm 35

Colore di Coverlay	Giallo
Numero di Coverlay	2
Spessore di Coverlay	µm 25
Materiale del rinforzo	no
Spessore del rinforzo	N/A

Tipo di inchiostro del Silkscreen	IJR-4000 MW300
Fornitore del Silkscreen	TAIYO
Colore del Silkscreen	Bianco
Numero del Silkscreen	1

Prova della sbucciatura di Coverlay	Non peelable
Adesione di leggenda	3M 90℃ nessuna sbucciatura dopo il minuto una prova di 3 volte

Finitura superficia	Oro di immersione
Spessore di nichel/di oro	Au: 0.03µm (minuto); Ni 2-4µm
RoHS ha richiesto	Sì
Famability	94-V0

Prova dello shock termico	Passaggio, -25℃±125℃, 1000 cicli.
Stress termico	Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica.
Funzione	Prova elettrica del passaggio di 100%
Esecuzione	Conformità with la classe 2 di IPC-6013C & di IPC-A-600H

La varietà di PCBs flessibile

Doppio accesso PCBs flessibile Polyimide PCBs dell'oro di immersione di fabbricazione del bordo del PWB di 2 strati 0

Disposizione prima della maschera della lega per saldatura

Doppio accesso PCBs flessibile Polyimide PCBs dell'oro di immersione di fabbricazione del bordo del PWB di 2 strati 1
