Dettagli dei prodotti

Casa. > prodotti >

PCB flessibili a doppio accesso Design PCB in poliimmide PCB Assembly Flex PCB Components FPC

prodotti

L'impedenza ha controllato il PWB

PCB flessibili a doppio accesso Design PCB in poliimmide PCB Assembly Flex PCB Components FPC

MOQ:	1
prezzo:	USD40~50
imballaggio standard:	vuoto
Periodo di consegna:	6-7 giorni lavorativi
metodo di pagamento:	T / T, Paypal
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Enterprise Limited

Certificazione

Numero di modello

BIC-0399-V3.99

Materiale del bordo:

Polyimide 25µm

Spessore del bordo:

0.20mm

Spessore di superficie del Cu:

µm 35

Finitura di superficie:

oro di immersione

Colore di Coverlay:

Giallo

Colore del Silkscreen:

bianco

Funzione:

Prova elettrica del passaggio di 100%

Quantità di ordine minimo:

Prezzo:

USD40~50

Imballaggi particolari:

vuoto

Tempi di consegna:

6-7 giorni lavorativi

Termini di pagamento:

T / T, Paypal

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

Profilo del prodotto

1,1 descrizione generale

Ciò è un tipo di circuito stampato flessibile per l'applicazione del sensore di RFID. È i 2 strati

FPC a 0.0mm spessi. Il laminato basso proviene da ITEQ, ha fabbricato per classe di IPC 6012

2 facendo uso dei dati assicurati di Gerber.

1,2 caratteristiche e benefici

A. flessibilità eccellente
B. ridurre il volume
C. perdita di peso
D. consistenza dell'assemblea
E. affidabilità aumentata
F. controllabilità di progettazione elettrica di parametro
G. L'estremità può essere intero saldata
H. optionality del materiale
I. basso costo
J. Continuity di elaborazione
K. piccola quantità, prototipi e produzione.
L. consegna in tempo. Teniamo il tasso della su tempo consegna più superiore di 98%.

1,3 applicazione

Quadro portastrumenti, bordo della flessione dell'antenna del telefono cellulare, bordo della flessione della tastiera della compressa

1,4 parametro e scheda di dati

Dimensione del PWB flessibile	41,61 x 60.17mm
Numero degli strati	2
Tipo del bordo	PWB flessibile
Spessore del bordo	0.20mm
Materiale del bordo	Polyimide 25µm
Fornitore del materiale del bordo	ITEQ
Valore di Tg del materiale del bordo	60℃

Spessore del Cu di PTH	µm ≥20
Thicknes interni del Cu di Iayer	N/A
Spessore di superficie del Cu	µm 35

Colore di Coverlay	Giallo
Numero di Coverlay	2
Spessore di Coverlay	µm 25
Materiale del rinforzo	no
Spessore del rinforzo	N/A

Tipo di inchiostro del Silkscreen	IJR-4000 MW300
Fornitore del Silkscreen	TAIYO
Colore del Silkscreen	Bianco
Numero del Silkscreen	1

Prova della sbucciatura di Coverlay	Non peelable
Adesione di leggenda	3M 90℃ nessuna sbucciatura dopo il minuto 3 cronometra la prova

Finitura superficia	Oro di immersione
Spessore di nichel/di oro	Au: 0.03µm (minuto); Ni 2-4µm
RoHS ha richiesto	Sì
Famability	94-V0

Prova dello shock termico	Passaggio, -25℃±125℃, 1000 cicli.
Stress termico	Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica.
Funzione	Prova elettrica del passaggio di 100%
Esecuzione	Conformità with la classe 2 di IPC-6013C & di IPC-A-600H

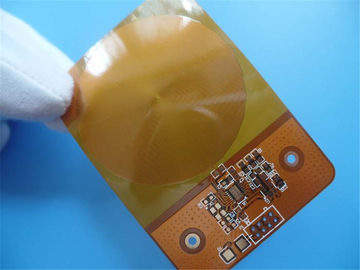

PCB flessibili a doppio accesso Design PCB in poliimmide PCB Assembly Flex PCB Components FPC 0
