La progettazione flessibile a un solo lato 3M di PCBs del Polyimide di PCBs FPC della membrana della tastiera lega l'adesivo con un nastro

Dettagli:

Luogo di origine:	La Cina
Marca:	Bicheng Enterprise Limited
Certificazione:	UL
Numero di modello:	BIC-0403-V4.03

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	USD40~50
Imballaggi particolari:	vuoto
Tempi di consegna:	5-6 giorni lavorativi
Termini di pagamento:	T / T, Paypal
Capacità di alimentazione:	45000 pezzi al mese

Contatto

Descrizione di prodotto dettagliata

Materiale del bordo:	Polyimide 25µm ITEQ 60℃	Spessore del bordo:	0.10mm
Spessore di superficie del Cu:	µm 35	Finitura di superficie:	oro di immersione
Colore di Coverlay:	Giallo	Colore del Silkscreen:	bianco
Funzione:	Prova elettrica del passaggio di 100%

Profilo del prodotto

1,1 descrizione generale

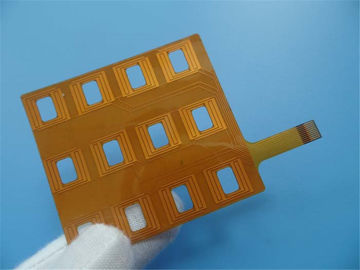

Ciò è un tipo di circuito stampato flessibile per l'applicazione della membrana della tastiera. È

un FPC a un solo strato a 0.1mm spessi. Il laminato basso proviene da ITEQ, ha fabbricato

per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Lo stiffner del Polyimide è applicato sopra

la testa d'inserimento.

1,2 caratteristiche e benefici

A. flessibilità eccellente
B. ridurre il volume
C. perdita di peso
D. consistenza dell'assemblea
E. affidabilità aumentata
F. controllabilità di progettazione elettrica di parametro
G. L'estremità può essere intero saldata
H. optionality del materiale
I. basso costo
J. Continuity di elaborazione
Metodo di trasporto di K. Diversified
Tasso di reclamo di L. Customer: <1>
1,3 applicazione

Ricevitore telefonico/trasduttore auricolare FPC, bordo molle di LCD TV, bordo molle della macchina fotografica digitale,

Bordo molle del modulo del PC della compressa

1,4 parametro e scheda di dati

Dimensione del PWB flessibile	67,23 x 50.56mm
Numero degli strati	1
Tipo del bordo	PWB flessibile
Spessore del bordo	0.10mm
Materiale del bordo	Polyimide 25µm
Fornitore del materiale del bordo	ITEQ
Valore di Tg del materiale del bordo	60℃

Spessore del Cu di PTH	µm ≥20
Thicknes interni del Cu di Iayer	N/A
Spessore di superficie del Cu	µm 35

Colore di Coverlay	Giallo
Numero di Coverlay	2
Spessore di Coverlay	µm 25
Materiale del rinforzo	Lo stiffner/3M del Polyimide lega
Spessore del rinforzo	0.2mm

Tipo di inchiostro del Silkscreen	IJR-4000 MW300
Fornitore del Silkscreen	TAIYO
Colore del Silkscreen	Bianco
Numero del Silkscreen	1

Prova della sbucciatura di Coverlay	Non peelable
Adesione di leggenda	3M 90℃ nessuna sbucciatura dopo il minuto 3 cronometra la prova

Finitura superficia	Oro di immersione
Spessore di nichel/di oro	Au: 0.03µm (minuto); Ni 2-4µm
RoHS ha richiesto	Sì
Famability	94-V0

Prova dello shock termico	Passaggio, -25℃±125℃, 1000 cicli.
Stress termico	Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica.
Funzione	Prova elettrica del passaggio di 100%
Esecuzione	Conformità with la classe 2 di IPC-6013C & di IPC-A-600H
