Accesso flessibile PCBs flessibile FPC del doppio di tecnologia di PCBs con il Polyimide PCBs dell'oro di immersione

prodotti

L'impedenza ha controllato il PWB

Accesso flessibile PCBs flessibile FPC del doppio di tecnologia di PCBs con il Polyimide PCBs dell'oro di immersione

MOQ:	1
prezzo:	USD20~30
imballaggio standard:	vuoto
Periodo di consegna:	5-6 giorni lavorativi
metodo di pagamento:	T / T, Paypal
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Enterprise Limited

Certificazione

Numero di modello

BIC-0407-V4.07

Materiale del bordo:

ANIMALE DOMESTICO 25µm ITEQ 60℃

Spessore del bordo:

0.15mm

Spessore di superficie del Cu:

µm 35

Finitura di superficie:

oro di immersione

Colore di Coverlay:

trasparente

Colore del Silkscreen:

Black

Funzione:

Prova elettrica del passaggio di 100%

Quantità di ordine minimo:

Prezzo:

USD20~30

Imballaggi particolari:

vuoto

Tempi di consegna:

5-6 giorni lavorativi

Termini di pagamento:

T / T, Paypal

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

Profilo del prodotto

1,1 descrizione generale

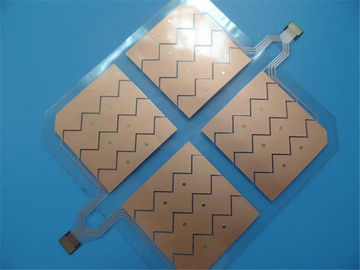

Ciò è un tipo di circuito stampato flessibile per l'applicazione dell'amplificatore di a microonde. È a

FPC a un solo strato a 0.15mm spessi. Il laminato basso proviene da ITEQ, ha fabbricato per

Classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Lo stiffner del Polyimide è applicato sul

inserimento del divisorio.

1,2 caratteristiche e benefici

A. flessibilità eccellente
B. ridurre il volume
C. perdita di peso
D. consistenza dell'assemblea
E. affidabilità aumentata
F. controllabilità di progettazione elettrica di parametro
G. L'estremità può essere intero saldata
H. optionality del materiale
I. basso costo
J. Continuity di elaborazione
K. Nessun campione di quantità di ordine minimo e di basso costo.
L. soddisfare le vostre esigenze del circuito stampato da modello del PWB ammassare volume

produzione.

1,3 applicazione

Il laser dirige FPC, bordo molle della macchina fotografica del PC della compressa, bordo della flessione del sensore dell'automobile

1,4 parametro e scheda di dati

Dimensione del PWB flessibile	70,18 x 68.28mm
Numero degli strati	1
Tipo del bordo	PWB flessibile
Spessore del bordo	0.15mm
Materiale del bordo	ANIMALE DOMESTICO 25µm
Fornitore del materiale del bordo	ITEQ
Valore di Tg del materiale del bordo	60℃

Spessore del Cu di PTH	N/A
Thicknes interni del Cu di Iayer	N/A
Spessore di superficie del Cu	µm 35

Colore di Coverlay	Trasparente
Numero di Coverlay	2
Spessore di Coverlay	µm 25
Materiale del rinforzo	Polyimide
Spessore del rinforzo	0.2mm

Tipo di inchiostro del Silkscreen	IJR-4000 MW300
Fornitore del Silkscreen	TAIYO
Colore del Silkscreen	Il nero
Numero del Silkscreen	1

Prova della sbucciatura di Coverlay	Non peelable
Adesione di leggenda	3M 90℃ nessuna sbucciatura dopo il minuto 3 cronometra la prova

Finitura superficia	Oro di immersione
Spessore di nichel/di oro	Au: 0.03µm (minuto); Ni 2-4µm
RoHS ha richiesto	Sì
Famability	94-V0

Prova dello shock termico	Passaggio, -25℃±125℃, 1000 cicli.
Stress termico	Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica.
Funzione	Prova elettrica del passaggio di 100%
Esecuzione	Conformità with la classe 2 di IPC-6013C & di IPC-A-600H
