Circuito flessibile del prototipo del PWB della flessione di Bicheng FPC

prodotti

L'impedenza ha controllato il PWB

Circuito flessibile del prototipo del PWB della flessione di Bicheng FPC

MOQ:	1
prezzo:	USD40~50 per piece
imballaggio standard:	vuoto
Periodo di consegna:	8-9 GIORNO LAVORATIVO
metodo di pagamento:	T / T, Paypal
Capacità di approvvigionamento:	50000 pezzo al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Enterprise Limited

Certificazione

Numero di modello

BIC-0410-V4.10

Dimensione del PWB flessibile:

130,18 x 20.5mm

Numero degli strati:

Spessore del bordo:

0.25mm

Materiale del bordo:

Μm del Polyimide 50

Spessore di superficie del Cu:

µm 35

Finitura di superficie:

oro di immersione

Colore del Silkscreen:

bianco

Colore di Coverlay:

Giallo

Funzione:

Prova elettrica del passaggio di 100%

Quantità di ordine minimo:

Prezzo:

USD40~50 per piece

Imballaggi particolari:

vuoto

Tempi di consegna:

8-9 GIORNO LAVORATIVO

Termini di pagamento:

T / T, Paypal

Capacità di alimentazione:

50000 pezzo al mese

Descrizione del prodotto

Profilo del prodotto

1,1 descrizione generale

Ciò è un tipo di circuito stampato flessibile per l'applicazione di Access controllato. È i 2 strati

FPC a 0.25mm spessi. Il laminato basso proviene da ITEQ, ha fabbricato per classe di IPC 6012

2 facendo uso dei dati assicurati di Gerber. Lo stiffner del Polyimide è applicato sul divisorio d'inserimento.

1,2 caratteristiche e benefici

A. flessibilità eccellente
B. ridurre il volume
C. perdita di peso
D. consistenza dell'assemblea
E. affidabilità aumentata
F. controllabilità di progettazione elettrica di parametro
G. L'estremità può essere intero saldata
H. optionality del materiale
I. basso costo
J. Continuity di elaborazione
K. l'ordine della piccola quantità è accettato
L. la progettazione di ingegneria impedisce i problemi l'avvenimento pre nella produzione.

1,3 applicazione

Commutatore di sottili pellicole, bordo della flessione del modulo del telefono cellulare, bordo della flessione del modulo del telefono cellulare

1,4 parametro e scheda di dati

Parametro & scheda di dati
Dimensione del PWB flessibile	130,18 x 20.5mm
Numero degli strati	2
Tipo del bordo	PWB flessibile
Spessore del bordo	0.25mm
Materiale del bordo	Μm del Polyimide 50
Fornitore del materiale del bordo	ITEQ
Valore di Tg del materiale del bordo	60℃

Spessore del Cu di PTH	µm ≥20
Thicknes interni del Cu di Iayer	N/A
Spessore di superficie del Cu	µm 35

Colore di Coverlay	Giallo
Numero di Coverlay	2
Spessore di Coverlay	µm 35
Materiale del rinforzo	Polyimide
Spessore del rinforzo	0.2mm

Tipo di inchiostro del Silkscreen	IJR-4000 MW300
Fornitore del Silkscreen	TAIYO
Colore del Silkscreen	Bianco
Numero del Silkscreen	1

Prova della sbucciatura di Coverlay	Non peelable
Adesione di leggenda	3M 90℃ nessuna sbucciatura dopo il minuto 3 cronometra la prova

Finitura superficia	Oro di immersione
Spessore di nichel/di oro	Au: 0.03µm (minuto); Ni 2-4µm
RoHS ha richiesto	Sì
Famability	94-V0

Prova dello shock termico	Passaggio, -25℃±125℃, 1000 cicli.
Stress termico	Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica.
Funzione	Prova elettrica del passaggio di 100%
Esecuzione	Conformità with la classe 2 di IPC-6013C & di IPC-A-600H

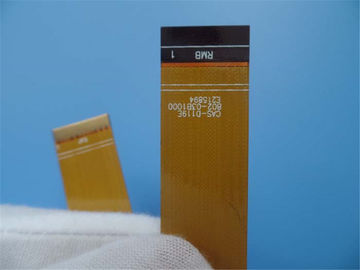

Circuito flessibile del prototipo del PWB della flessione di Bicheng FPC 0

Macchina per la frantumazione del PWB

Circuito flessibile del prototipo del PWB della flessione di Bicheng FPC 1
