Dettagli dei prodotti

Casa. > prodotti >

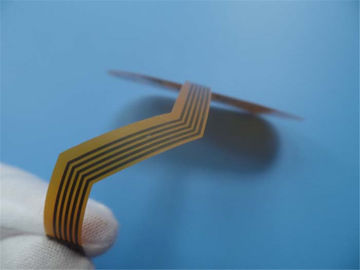

Circuito stampato flessibile del connettore della tastiera del Polyimide FPC

prodotti

L'impedenza ha controllato il PWB

Circuito stampato flessibile del connettore della tastiera del Polyimide FPC

MOQ:	1
prezzo:	USD40~50 per piece
imballaggio standard:	vuoto
Periodo di consegna:	6-7 giorni lavorativi
metodo di pagamento:	T / T, Paypal
Capacità di approvvigionamento:	50000 pezzo al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Enterprise Limited

Certificazione

Numero di modello

BIC-0409-V4.09

Dimensione del PWB flessibile:

120,18 x 30.28mm

Numero degli strati:

Materiale del bordo:

Polyimide 25µm

Spessore del bordo:

0.20mm

Spessore di superficie del Cu:

µm 35

Colore di Coverlay:

Giallo

Colore del Silkscreen:

bianco

Funzione:

Prova elettrica del passaggio di 100%

Quantità di ordine minimo:

Prezzo:

USD40~50 per piece

Imballaggi particolari:

vuoto

Tempi di consegna:

6-7 giorni lavorativi

Termini di pagamento:

T / T, Paypal

Capacità di alimentazione:

50000 pezzo al mese

Descrizione del prodotto

Profilo del prodotto

1,1 descrizione generale

Ciò è un tipo di circuito stampato flessibile per l'applicazione della tastiera. È i 2 strati FPC a

0.2mm spessi. Il laminato basso proviene da ITEQ, ha fabbricato per classe 2 di IPC 6012 usando

dati assicurati di Gerber. Lo stiffner del Polyimide è applicato sul divisorio d'inserimento.

1,2 caratteristiche e benefici

A. flessibilità eccellente
B. ridurre il volume
C. perdita di peso
D. consistenza dell'assemblea
E. affidabilità aumentata
F. controllabilità di progettazione elettrica di parametro
G. L'estremità può essere intero saldata
H. optionality del materiale
I. basso costo
J. Continuity di elaborazione
K. piccola quantità, prototipi e produzione.
Spedizione di porta in porta del L. DDU con costo di trasporto competitivo.

1,3 applicazione

Touch screen/pannello capacitivi, controllo industriale interfonico, consumatore elettrostatico

Bordo molle del braccialetto,

1,4 parametro e scheda di dati

Parametro & scheda di dati
Dimensione del PWB flessibile	120,18 x 30.28mm
Numero degli strati	2
Tipo del bordo	PWB flessibile
Spessore del bordo	0.20mm
Materiale del bordo	Polyimide 25µm
Fornitore del materiale del bordo	ITEQ
Valore di Tg del materiale del bordo	60℃

Spessore del Cu di PTH	µm ≥20
Thicknes interni del Cu di Iayer	N/A
Spessore di superficie del Cu	µm 35

Colore di Coverlay	Giallo
Numero di Coverlay	2
Spessore di Coverlay	µm 25
Materiale del rinforzo	Polyimide
Spessore del rinforzo	0.2mm

Tipo di inchiostro del Silkscreen	IJR-4000 MW300
Fornitore del Silkscreen	TAIYO
Colore del Silkscreen	Bianco
Numero del Silkscreen	1

Prova della sbucciatura di Coverlay	Non peelable
Adesione di leggenda	3M 90℃ nessuna sbucciatura dopo il minuto 3 cronometra la prova

Finitura superficia	Oro di immersione
Spessore di nichel/di oro	Au: 0.03µm (minuto); Ni 2-4µm
RoHS ha richiesto	Sì
Famability	94-V0

Prova dello shock termico	Passaggio, -25℃±125℃, 1000 cicli.
Stress termico	Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica.
Funzione	Prova elettrica del passaggio di 100%
Esecuzione	Conformità with la classe 2 di IPC-6013C & di IPC-A-600H

La varietà di PCBs flessibile

Circuito stampato flessibile del connettore della tastiera del Polyimide FPC 0

Percorso di CNC

Circuito stampato flessibile del connettore della tastiera del Polyimide FPC 1
